真正的一键画窗！！！
1、快捷键L画轴线，快捷键ML-J-Z-S-240沿着轴线画墙线。

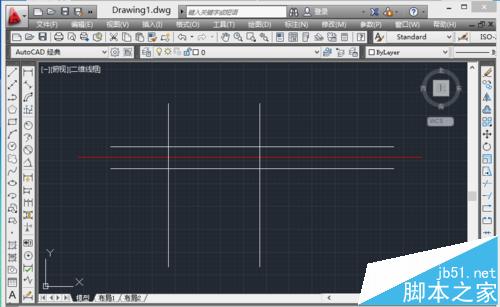

2、快捷键L在窗口左侧画一根竖线，再用快捷键O水平偏移窗宽距离。
3、CTRL+A 全选,快捷键X分解 。
4、CTRL+A 全选，快捷键TR 修剪。
5、修建效果即是窗洞，效果如下图！
6、打开格式---多线样式。
7、点 新建，输入样式名，这里以1为例，点 继续。
8、点上直线 起点 端点 后的√ ，再添加两条线，更改偏移与颜色，我这里四等分了，再点 确定！

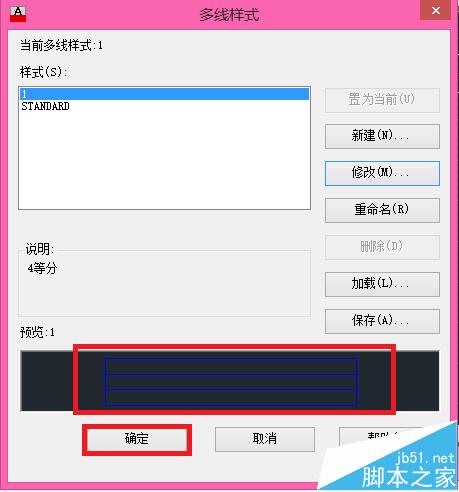

9、接下来会出现预览图，接着点确定！
10、输入快捷键 ML-J-Z-S-1-ST-1。

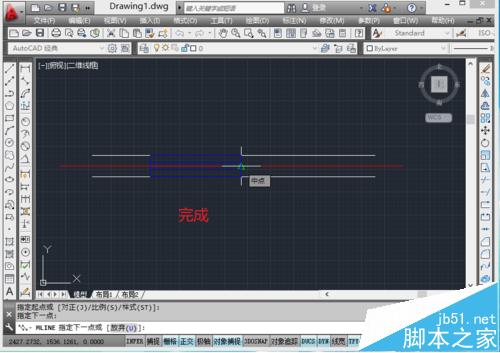

11、在窗线左中点拖动即可一步画窗，而且是规范所要求的！
