1、Dynamic Routing Between Capsules

1. CapsNet与CNN的区别

CNN善于捕捉特征是否存在，因为它的卷积结构总是尝试理解局部的特征与信息。当前面低级特征组合成后面复杂与抽象的特征时，可能需要通过池化层来减少输出张量或特征图的尺寸，而这种操作可能会丢失位置信息。比如在下面这两张图中，CNN对两张图的识别效果都是人脸，显然是不对的。

例如对下图CNN的识别过程：

CNN对这张图像可以正确的提取出嘴巴、鼻子、眼睛的特征，但是CNN并没有挖掘到这几个特征之间的位置关系和特征的方向，进而进行了误判，判断是人脸。

Geoffrey Hinton 等人提出的CapsNet 使用向量代替标量，因此能获取更多的信息。例如，输出的信息不再是标量X，而是向量X（可能性，方向，大小），那就可以检测眼睛、鼻子、嘴巴的一致性，从而得出结论。

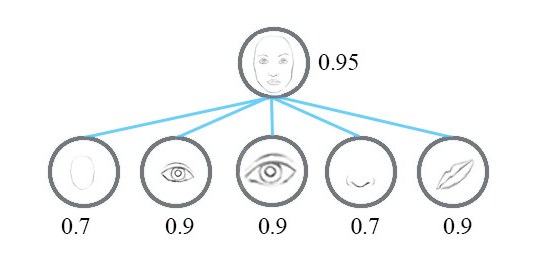

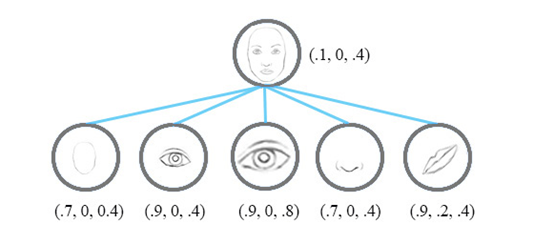

标量神经元                                                              向量神经元

由以上两图得出，与CNN不同的是，Capsule中神经元的激活情况表示了图像中存在的特定实体的各种性质。这些性质可以包含很多种不同的参数，例如姿势（位置，大小，方向）、变形、速度、反射率，色彩、纹理等。而输入输出向量的长度表示了某个实体出现的概率，所以它的值在0到1之间。

为了实现这种压缩，并完成 Capsule 层的激活，Hinton等人使用了一个被称为「squashing」的非线性函数。该非线性函数确保短向量的长度能够缩短到几乎等于零，而长向量的长度压缩到接近但不超过 1 的情况

1. CapsNet结构

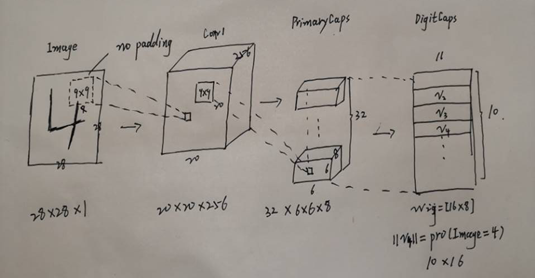

输入是一张手写数字的图像。首先对这张图片做了卷积，得到 Conv1；然后再对Conv1做卷积，并将其调整成适用于CapsNet的向量神经元层PrimaryCaps，而不是以往的标量神经元，PrimaryCaps到DigitCaps的转变由动态路由算法实现。最后，DigitCaps中一共10个向量（代表MNIST数据集中的10个数字分类），每个向量中元素的个数为16。对这10个向量求模，求得模的值最大的那个向量代表的就是图片概率最大的类别。

3）capsules间的连接与传播过程

Capsule 的输入向量就相当于经典神经网络神经元的标量输入，而该向量的计算就相当于两层 Capsule 间的传播与连接方式。输入向量的计算分为两个部分，即线性组合和 Routing。第一部分为上图中ui与wij间的线性组合，第二部分为上图中ui|jhat与sj间的Routing部分。

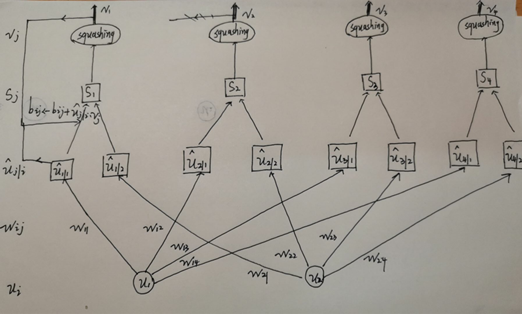

上图展示了Capsule间的层级结构和动态路由过程，底层ui有两个Capsule神经元，该层传到下一层Vj共有四个Capsule。u1和 u2 是一个向量，即含有一组神经元的 Capsule 单元，它们分别与不同的权重 Wij（同样是向量）相乘得出ui|jhat。例如 u1 与W12 相乘得出预测向量 u2|1 hat。随后该预测向量和对应的「耦合系数」cij 相乘并传入特定的下一层 Capsule 单元。不同 Capsule 单元的输入 Sj是所有可能传入该单元的加权和，即所有可能传入的预测向量与耦合系数的乘积和。随后就得到了不同的输入向量Sj，将向量输入到「squashing」非线性函数就得到后一层 Capsule 单元的输出向量Vj。然后可以利用该输出向量 Vj 和对应预测向量 ui|jhat的乘积更新耦合系数cij，这样的迭代更新不需要利用反向传播，论文中建议迭代三次。

4）动态路由算法的更新

由上图得，当高层输出向量Vj与低层的输入向量的乘积为负时，路由系数将会减少c11，乘积为正时，路由系数将会增加c12。通过这样的方式，更新耦合系数cij
