网络基础之物理层

一.物理层作用
通过网络介质传输比特流

二.物理层特性
1.机械特性 规定了物理层设备的接口尺寸，形状等
2.电气特性 规定了物理层设备承载电压的大小等
3.功能特性 规定了双绞线中每一根线额作用
4.规程特性 规定了双绞线中8根线的顺序等

三.物理层标准
1.信号 电压正负，大小等
2.连接器 连接器的尺寸，形态等
3.网络传输介质

四.数据链路层帧在物理层如何转换
1.编码 将数据帧编码为0，1
2.信号 将0.1转换为数字信号
3.传输 通过网络介质将数字信号传输到远程节点

五.信号在信道中的传输方式
1.单工传输 只能一个方向发送或接收信号，如收音机
2.半双工 只有一个信道，同一时间只能发送或接收信号
3.全双工 有两条信道，可以同时发送和接收信号

六.常见物理层设备
1.中继器 信号在信道传输传输过程中会不断衰减，中继器可以增大数字信号
2.集线器 可以将多台主机连接在一起通过一个路由器向外通信，但是这些主机会平分路由的宽带
3.网卡 由电气电子工程师协会(IEEE)分发MAC地址的前24位，后24位由网卡厂商自行确定；每一块网卡上的MAC地址都是独一无二的

七.物理层介质
1.双绞线
(1)分类

屏蔽双绞线(STP)

无屏蔽双绞线(UTP)

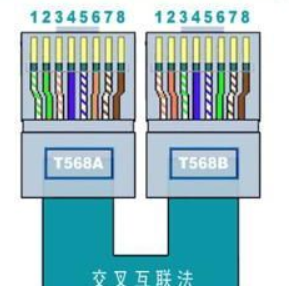

(2)EIA/TIA-568标准

568A(白绿，绿，白橙，蓝，白蓝，橙，白棕，棕)

568B(白橙，橙，白绿，蓝，白蓝，绿，白棕，棕)
直通线 双绞线两头为568标准中的同一标准，不同类型设备使用直通线连接

交叉线 双绞线两头为568标准中的不同标准，同一类型设备使用交叉线连接

2.光纤
(1)单模光纤 在玻璃信道中通过一条直接传输
(2)多模光纤 在玻璃信道中信号通过折射不断向远程传输
3.无线
短波，微波

八.双绞线制作方法

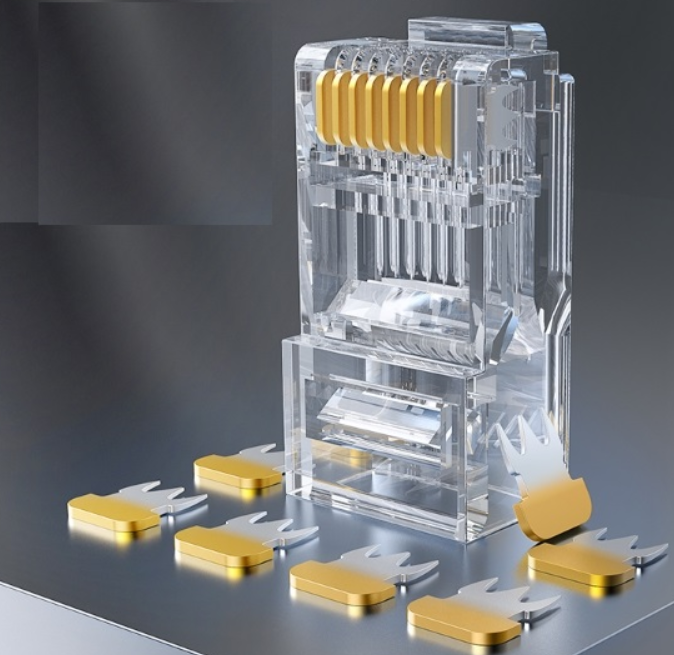

1.准备RJ-45水晶头



2.准备双绞线
3.准备线钳
4.制作直通线或交叉线
