概述
实验目的
了解路由器的特点、基本功能及配置方法；使用模拟软件Packet Tracer 7.2.1熟悉Cisco路由器的操作；配置静态路由和距离矢量路由协议RIP，实现给定网络的连通；从而加深对IP编址、路由转发机制、路由协议、路由表的建立等的认识。
实验环境
Window10个人电脑、模拟软件Packet Tracer 7.2.1
实验内容
- 安装模拟软件
下载解压安装软件Packet Tracer 7.2.1。 - 在模拟软件中建立如下网络拓扑，进行IP编址，并通过可视窗口设置。
- 在每个路由器上配置静态路由，使全网互通。
（1）方法1：用路由命令配置静态路由
命令格式如下：ip address 目地网络地址 目的网络掩码 下一跳IP地址
例如：在路由器A上配置
Router(config)#ip route 172.16.20.0 255.255.255.0 172.16.10.2
Router(config)#ip route 172.16.30.0 255.255.255.0 172.16.40.1
（2）方法2：通过可视窗口配置
例如：在路由器A的可视窗口上选定config页，Routing–Static配置。
（3）结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）
双击PC图标，选择Desktop页，选择Command promot，在命令窗口ping各路由器。
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）。 - 在4.3的基础上，用默认路由改写路由表，使全网互通。
结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）。 - 以动态RIP路由方案，配置连通网络
（1）删除各路由器内静态路由配置
方法1：用路由命令删除静态路由
命令格式如下： no ip address 目地网络地址 目的网络掩码 下一跳IP地址
例如：在路由器A上输入如下命令，即可删除两条静态路由。
Router(config)#no ip route 172.16.20.0 255.255.255.0 172.16.10.2
Router(config)#no ip route 172.16.30.0 255.255.255.0 172.16.40.1
方法2：通过可视窗口配置
例如：在路由器A的可视窗口上选定config页，Routing—Static—点选某条路由–remove
（2）在每个路由器上配置RIP路由，使全网互通
方法1：用路由命令配置RIP路由
使用帮助命令？，查找rip配置命令。
方法2：通过可视窗口配置
在路由器A的可视窗口上配置完成
（3） 结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）。
实验步骤、记录和结果
-
安装模拟软件
下载解压安装软件Packet Tracer 7.2.1。

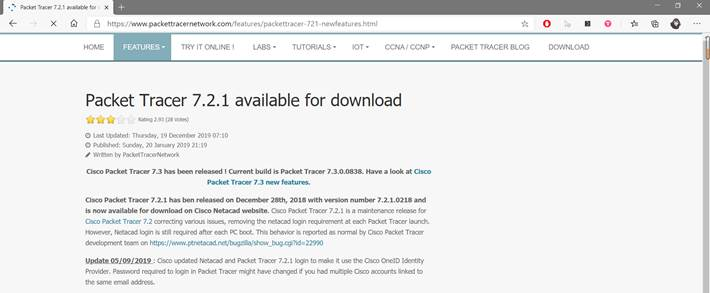

前往：https://www.packettracernetwork.com/features/packettracer-721-newfeatures.html下载Packet Tracer 7.2.1。

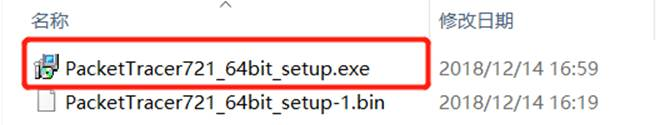

解压文件，选择安装;

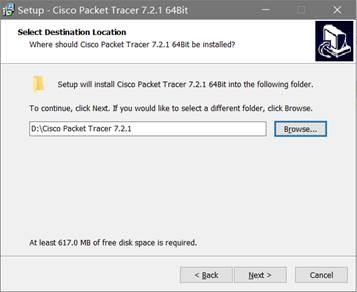

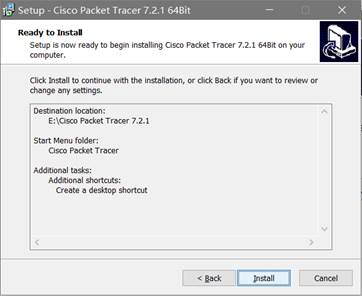

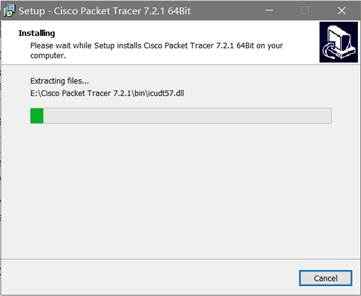

先选择安装路径，然后下一步，
安装完成，点击完成；

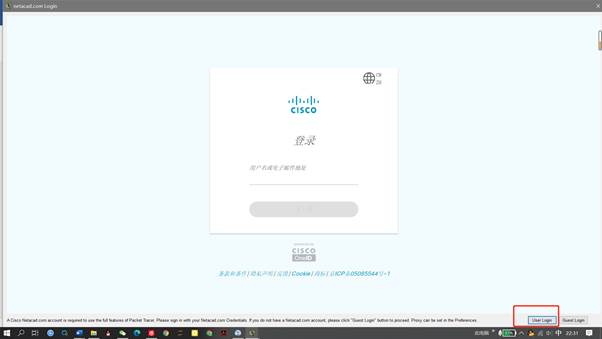

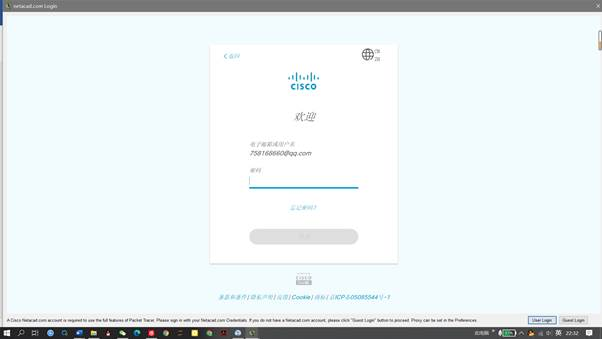

点击完成后出现下面页面，选择输入自己预先注册的cisco邮箱账号，和密码便可

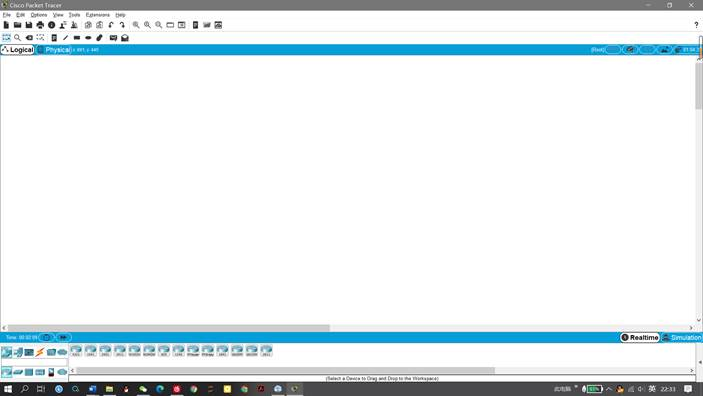

登录成功后进入软件的页面如下图：
安装步骤至此完成。 -

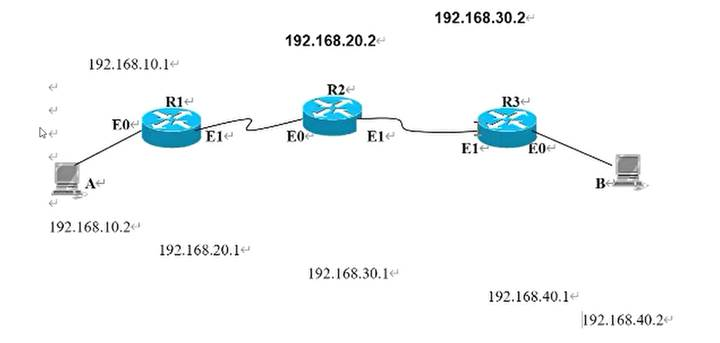

在模拟软件中建立如下网络拓扑，进行IP编址，并通过可视窗口设置。

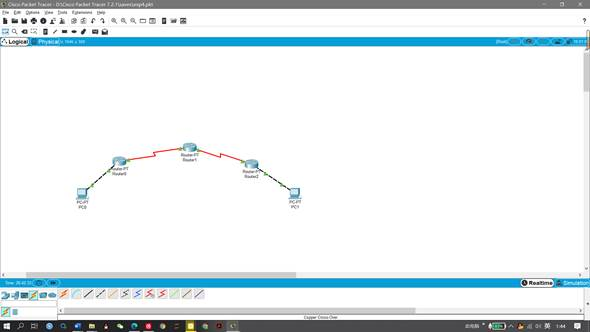

1）在Packet Tracer上建立的网络拓扑屏幕截图如下：
2）Router0，Router1，Router2的配置文件中，端口IP和路由表的屏幕截图。

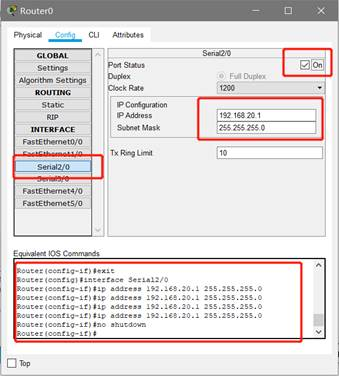

路由器Router0的端口IP。

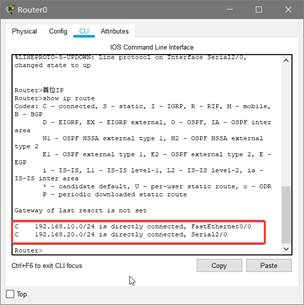

路由器Router0的路由表。

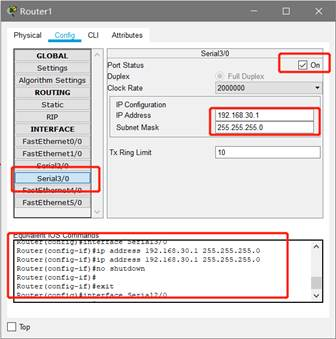

路由器Router1的端口IP。

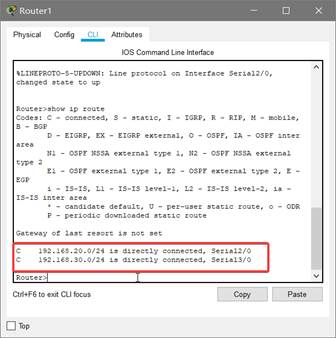

路由器Router1的路由表。

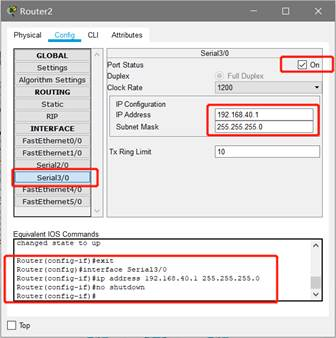

路由器Router2的端口IP。

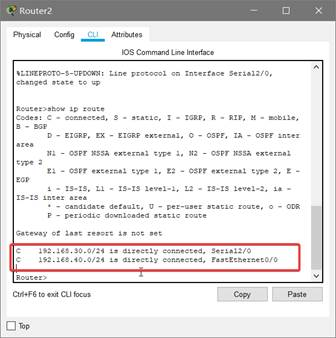

路由器Router2的路由表。

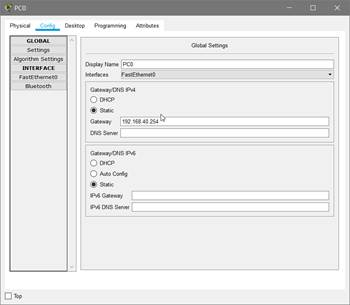

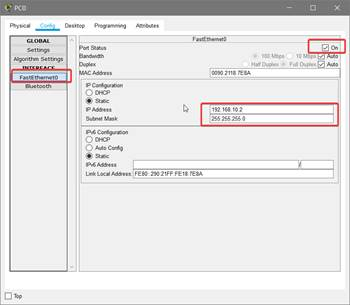

主机A的IP和缺省网关。
主机B的IP和缺省网关。
3. 在每个路由器上配置静态路由，使全网互通。
（1）方法1：用路由命令配置静态路由
命令格式如下：ip address 目地网络地址 目的网络掩码 下一跳IP地址
例如：在路由器A上配置
Router(config)#ip route 172.16.20.0 255.255.255.0 172.16.10.2
Router(config)#ip route 172.16.30.0 255.255.255.0 172.16.40.1
（2）方法2：通过可视窗口配置
例如：在路由器A的可视窗口上选定config页，Routing–Static配置，如图。

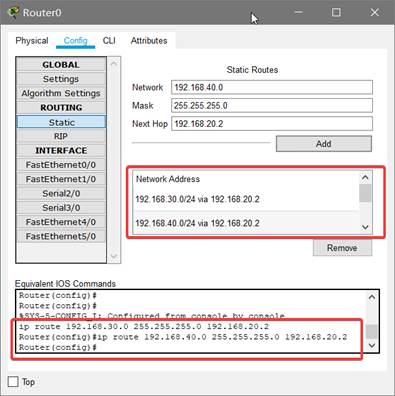

路由器Router0配置静态路由：

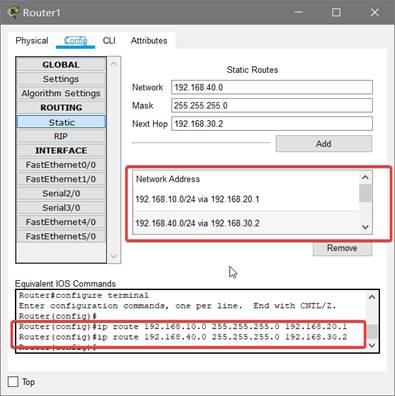

路由器Router1配置静态路由：

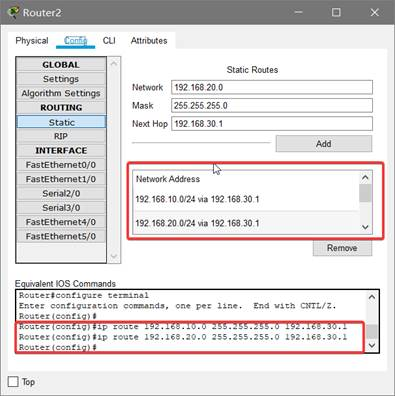

路由器Router2配置静态路由：
（3）结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）

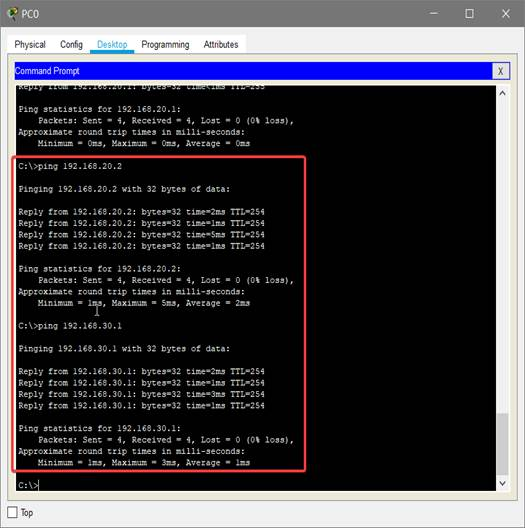

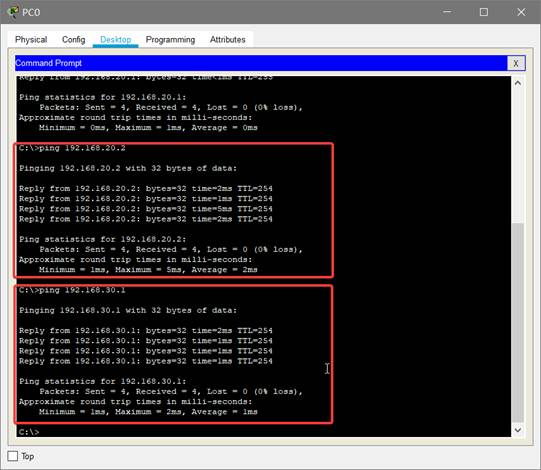

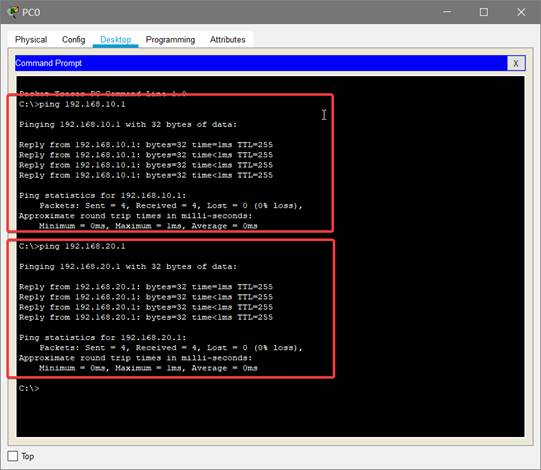

双击PC图标，选择Desktop页，选择Command promot，在命令窗口ping各路由器，结果截图如下：
Ping 路由Router0
Ping 路由Router1
Ping 路由Router2
主机A Ping 主机B
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）

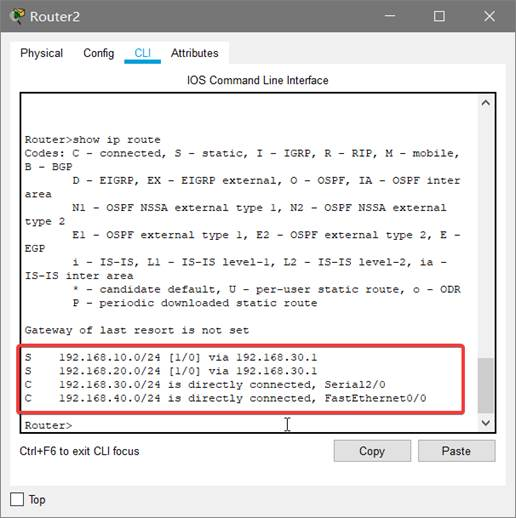

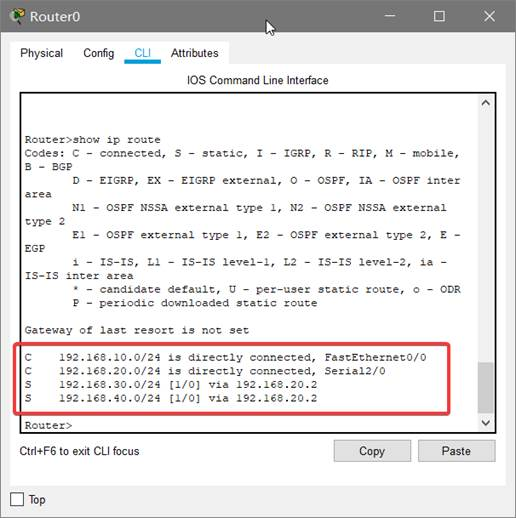

查看路由Router0的路由表。
查看路由Router2的路由表。
- 在4.3的基础上，用默认路由改写路由表，使全网互通。
-

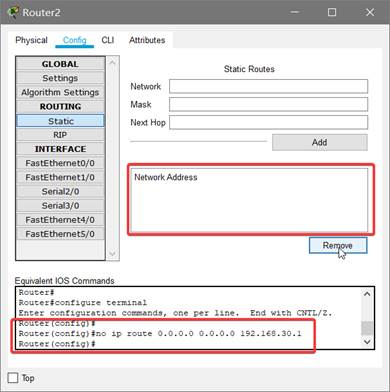

先清空每个路由器之前配置的静态路由。

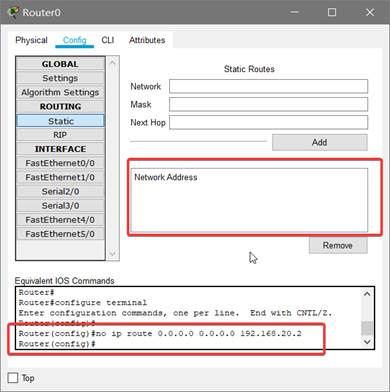

2. 对每个路由器添加默认路由：

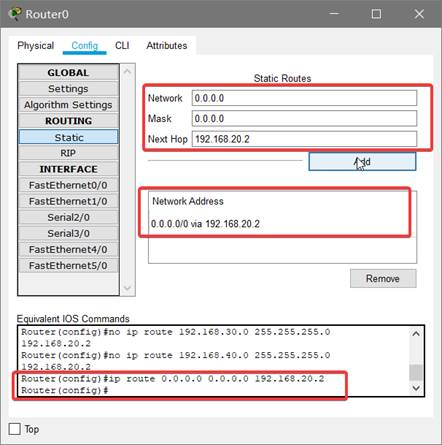

Router0添加默认路由

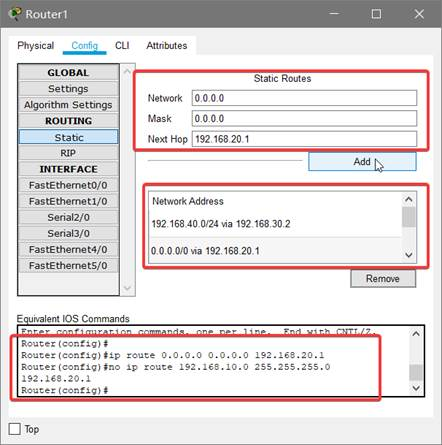

Router1添加默认路由。因为路由器只能有一个默认路由，所以该路由器要使用静态路由与默认路由搭配使用

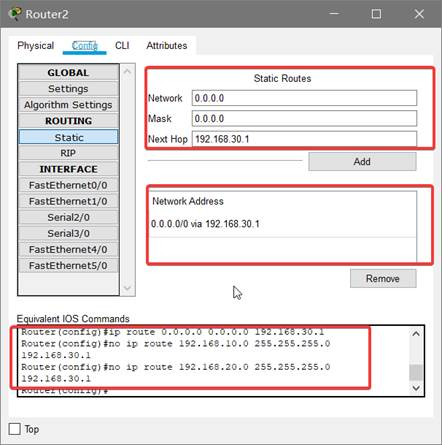

Router2添加默认路由
结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）
Ping 路由器Router0
Ping 路由器Router1
Ping 路由器Router2

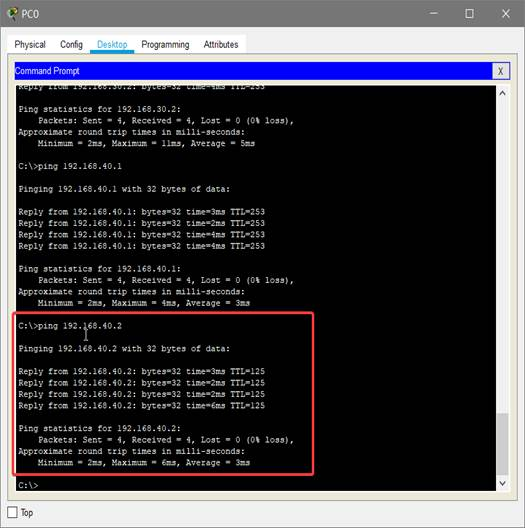

Ping 主机B
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）。

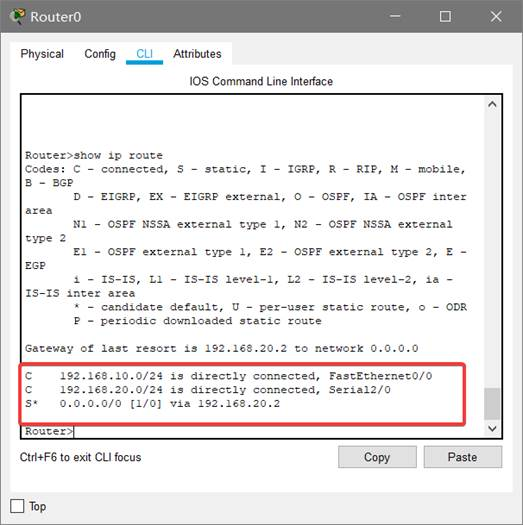

查看路由器Router0的路由表
查看路由器Router1的路由表

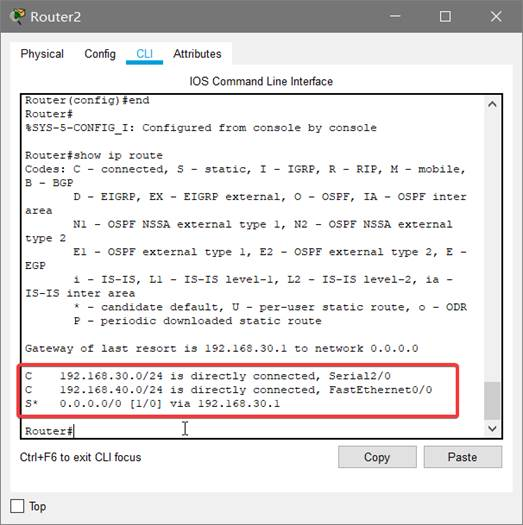

查看路由器Router2的路由表
5. 以动态RIP路由方案，配置连通网络
（1）删除各路由器内静态路由配置
方法1：用路由命令删除静态路由
命令格式如下： no ip address 目地网络地址 目的网络掩码 下一跳IP地址
例如：在路由器A上输入如下命令，即可删除两条静态路由。
Router(config)#no ip route 172.16.20.0 255.255.255.0 172.16.10.2
Router(config)#no ip route 172.16.30.0 255.255.255.0 172.16.40.1
方法2：通过可视窗口配置
在路由器的可视窗口上选定config页，Routing—Static—点选某条路由–remove
删除路由器Router0的静态路由配置

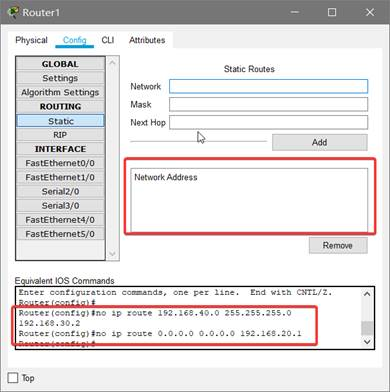

删除路由器Router1的静态路由配置
删除路由器Router2的静态路由配置
（2）在每个路由器上配置RIP路由，使全网互通
方法1：用路由命令配置RIP路由
使用帮助命令？，查找rip配置命令。
方法2：通过可视窗口配置

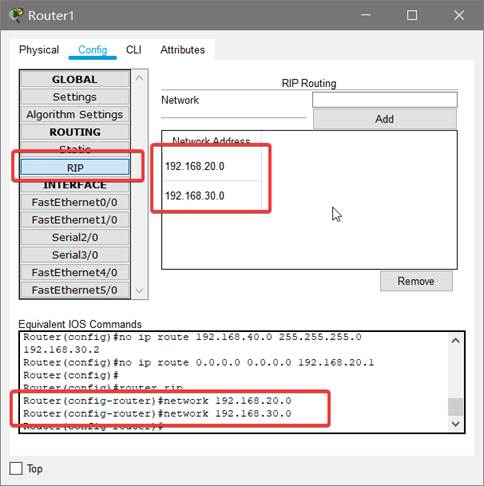

在路由器Router0的可视窗口上配置完成
在路由器Router0的可视窗口上配置完成

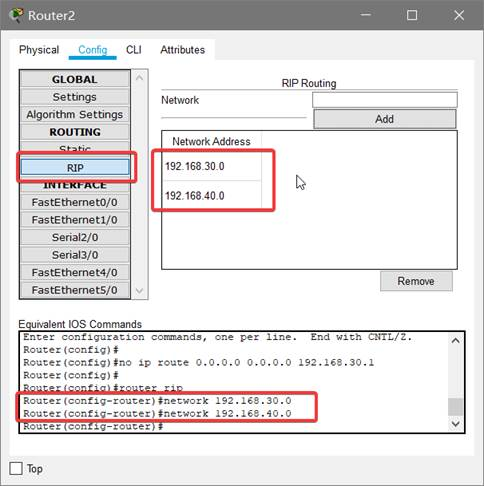

在路由器Router0的可视窗口上配置完成
（3） 结果验证
测试连通性
用ping命令查看各个路由器是否连通（截图显示）
Ping 路由器Router0
Ping 路由器Router1
Ping 路由器Router2
Ping 主机B
查看各路由器路由表
用show ip route命令查看各路由器的路由表（截图显示）。

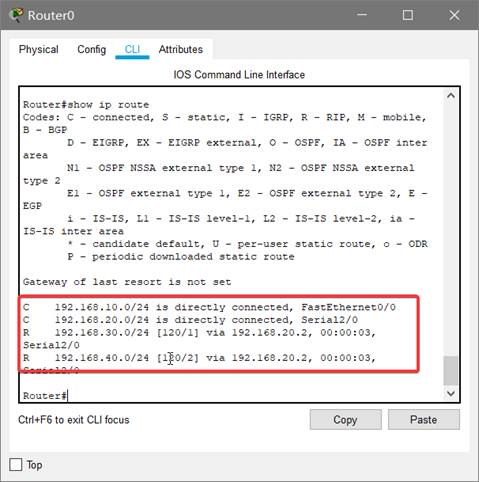

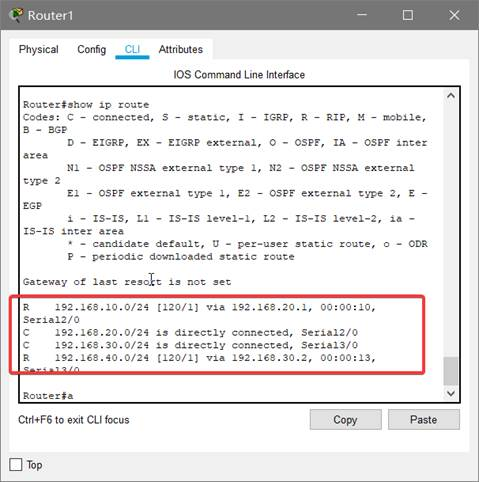

查看路由器Router0的路由表
查看路由器Router1的路由表
查看路由器Router2的路由表
实验分析与总结
默认静态：有时候需要使用静态路由来创建默认路由，默认路由是在路由选择表中没有对应于特定目标网络的条目时使用的路由。前往Internet的数据报到达后，如果路由选择表对自主系统外的网络一无所知，它将把该数据报发送给连接外部世界边缘路由器。
静态路由：静态路由是通过网络管理员手动输入路由表,路由器本身不进行路由的探测，这样路由器由于不需要进行其它的运算，能够专门进行数据包的转发，所以转发速度会比较快，对路由器运算速度的要求也不高，但他不能及时发现网络路由的变化情况，比较适合于小型的,没有大变化的网络。
动态路由：动态路由则是路由器通过各种路由协议去发现和学习网络中的各项路由路径，由于需要进行额外的学习路由的过程，所以数据包的转发效率不如静态路由，但由于能够及时发现网络中路由路径的变化情况，所以它的容错性比较好，适合于在大型网络运行。
