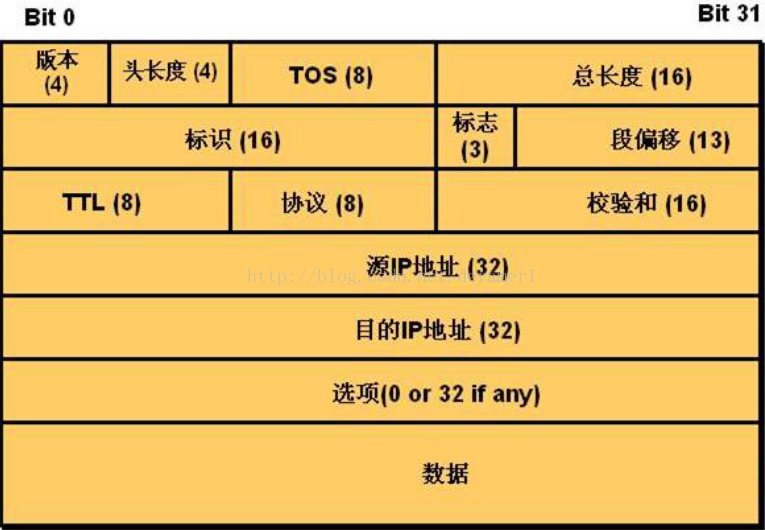

下图是IP的报文格式，Ipv4头长度最低为20字节最大长度为60字节(20字节 ~ 60字节长度中为4的倍数的长度)，接下来我们先说明各个字段的意义。
常见的IPv4报文格式表：

1.版本：ip报文中，版本占了4位，用来表示该协议采用的是那一个版本的ip，相同版本的ip才能进行通信。一般此处的值为4，表示ipv4。

2.头长度：该字段用四位表示，表示整个ip包头的长度，其中数的单位是4字节。即二进制数0000-1111（十进制数0-15），其中一个最小长度为0字节，最大长度为60字节。一般来说此处的值为0101，表示头长度为20字节。当 IP 分组的头长度中有效长度不是 4 字节的整数倍时，必须填充0到剩下的字段中以补齐整个ip头长度为4字节倍数。

数据部分永远在 4 字节的整数倍开始，这样在实现 IP 协议时较为方便。首部长度限制为 60 字节的缺点是，长度有时可能不够用，之所以限制长度为 60 字节，是希望用户尽量减少开销。最常用的首部长度就是 20 字节（即首部长度为 0101），这时不使用任何选项。

3.Tos服务字段：该字段用8位表示。
“IP Precedence”----RFC791中定义了TOS位的前三位为IP Precedence，后4位为tos，最后1位保留，这三位可划分八个优先级，即：IP优先级字段，可以应用于流分类，数值越大表示优先级越高。IP优先权有八种服务可以标记，其应用类型如下：
7 预留    6 预留    5 语音   4 视频会议   3 呼叫信号    2 高优先级数据   1 中优先级数据    0 尽力服务数据

“DSCP”----在网络中实际部署的时候，仅3bits字段只能划分出8种服务的优先级，在网络业务如此复杂的今天，8个优先级是远远不够用的，于是RFC 2474中又对TOS进行了新的定义，把前六位定义成了DSCP，后两位保留。这样，DSCP值的范围就是0到63。

4..总长度：该字段表示整个ip报文的长度，单位是1字节。能表示的最大字节为2^16-1=65535字节。不过由于链路层的MTU限制。超过1480字节后就会被分片（以太帧MTU为1500的情况下，除去20字节的包头）

5.标识：该字段是ip软件实现的时候自动产生的，该字段的目的不是为了接受方的按序接受而设置的，而是在ip分片以后，用来标识同一片分片的。方便ip分片的重组。

6.标志：该字段是与ip分片有关的。其中有三位，但只有两位是有效的，分别为MF，DF，MF。MF标识后面是否还有分片，为1时，表示后面还有分片。DF标识是否能分片，为0表示可以分片。

7.片偏移：该字段是与ip分片后，相应的ip片在总的ip片的位置。该字段的单位是8字节。比如，一个长度为4000字节的ip报文，到达路由器。这是超过了链路层的MTU，需要进行分片，4000字节中，20字节为包头，3980字节为数据，需要分成3个ip片（链路层MTU为1500），那么第一个分片的片偏移就是0，表示该分片在3980的第0位开始，第1479位结束。第二个ip片的片偏移为185（1480/8），表示该分片开始的位置在原来ip的第1480位，结束在2959。第三片的片偏移为370（2960/8），表示开始的时候是2960位，结束的时候在3979位。

8.TTL：该片表示生存周期，该值占8位。ip分片每经过一个路由器该值减一，它的出现是为了防止路由环路，浪费带宽的问题。比如，该ip在R1路由器发送到R2路由器。R2路由器又发给R1路由器。为防止这种循环，window系统默认为128.

9.协议：该值标识上层的协议。占8位。
其中 1 标识ICMP、2 标识IGMP、6 标识TCP、17 标识UDP、89 标识OSPF。

10校验和：该值是对整个数据包的包头进行的校验。占16位。

11.源地址和目的地址。标识发送ip片的源和目的ip，32位

12.接下来是可选的部分，一般一些特殊的要求会加在这个部分。

13：数据
