概述

一、将R1与R2虚拟成一台路由器

虚拟网关：192.168.1.254/24

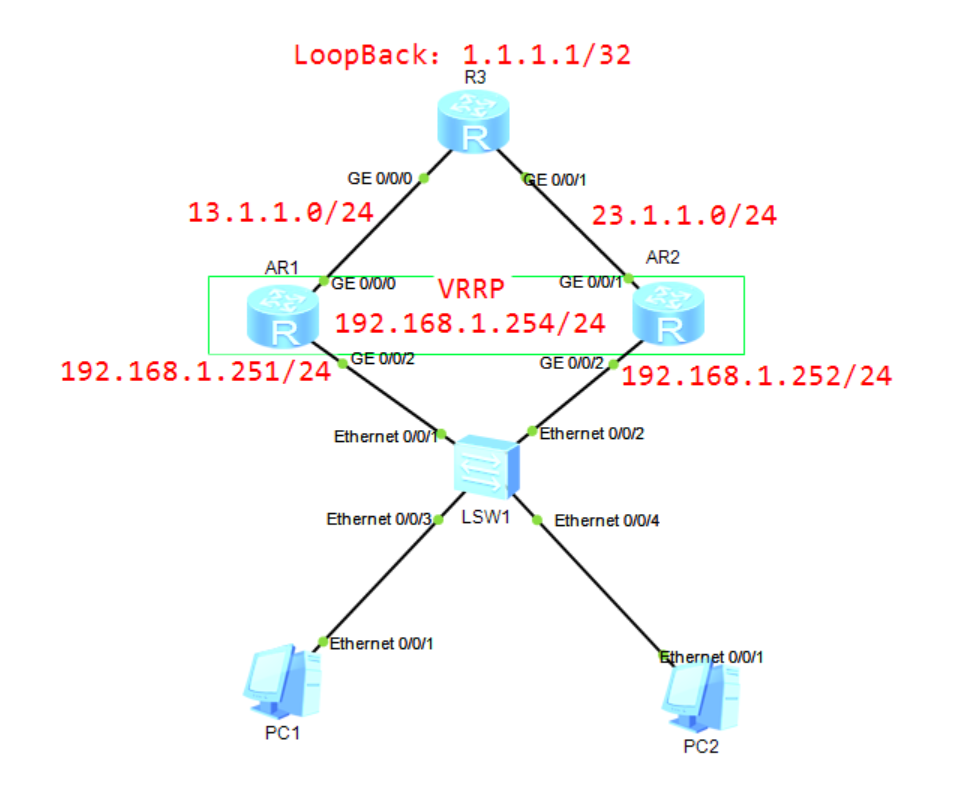

在这里插入图片描述
二、配置思路
1.配置PC与路由器接口地址
2.将R1配置为主网关，R2为备网关
3.在R1配置链路追踪，当上级链路故障时自动降级并将流量切换到R2
4.验证配置效果

三、PC的配置
PC的网关要配置为虚拟网关地址

PC1配置

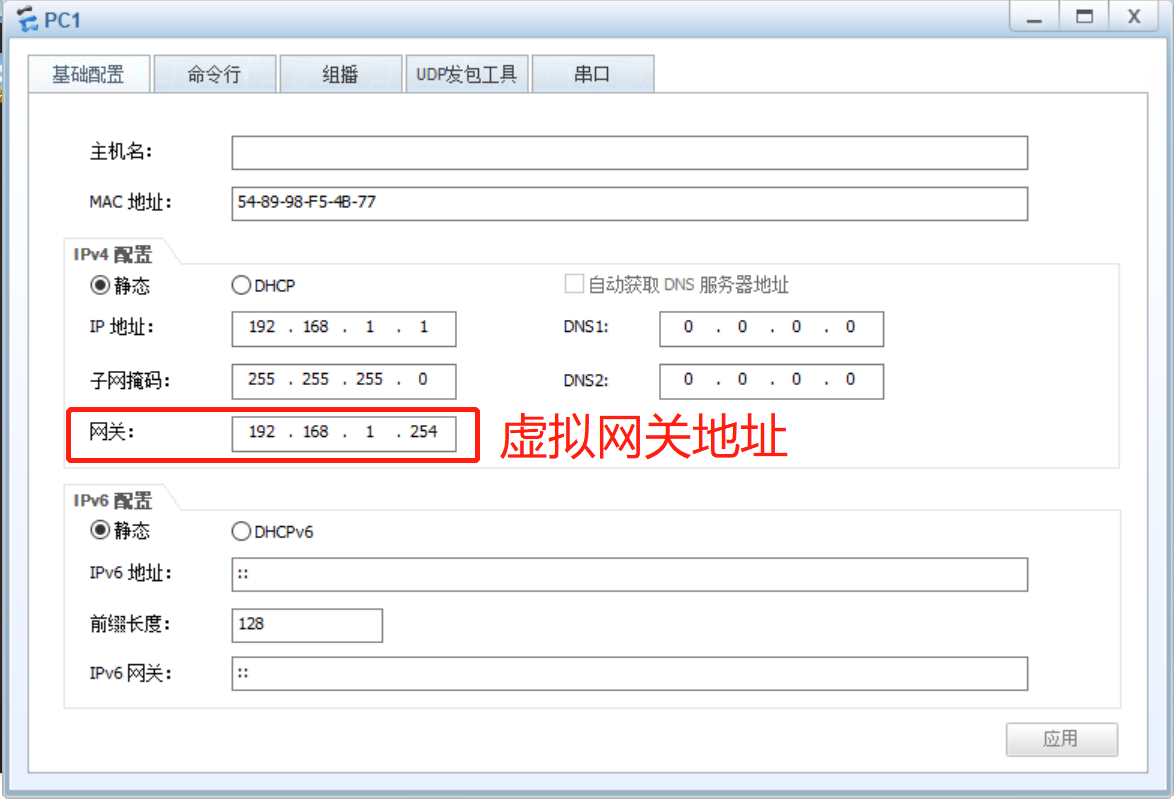

在这里插入图片描述
四、路由器的配置

R1配置
[R1]interface g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.1.251 24
[R1-GigabitEthernet0/0/2]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 13.1.1.1 24

R2配置
[R2]interface g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.1.252 24
[R2-GigabitEthernet0/0/2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 23.1.1.2 24

R3配置
[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 13.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[R3]interface LoopBack 1
[R3-LoopBack1]ip address 1.1.1.1 32

R1配置（VRRP）
[R1]interface g0/0/2
[R1-GigabitEthernet0/0/2]vrrp vrid 1 virtual-ip 192.168.1.254 //虚拟网关地址
[R1-GigabitEthernet0/0/2]vrrp vrid 1 priority 200 //优先级（主网关的优先不能比备网关低）
[R1-GigabitEthernet0/0/2]vrrp vrid 1 preempt-mode timer delay 20 //当主网关恢复故障后延迟20秒重新抢占为主网关
[R1-GigabitEthernet0/0/2]vrrp vrid 1 track interface g0/0/0 reduced 100 //当上级链路故障后，主网关自动把优先级降下来，让备网关成为新的主网关
[R1]ip route-static 0.0.0.0 0 13.1.1.3

R2配置（VRRP）
[R2]interface g0/0/2
[R2-GigabitEthernet0/0/2]vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/0/2]vrrp vrid 1 priority 150 （备网关的优先级不能比主网关的大）
[R2]ip route-static 0.0.0.0 0 23.1.1.3

R3配置
[R3]ip route-static 192.168.1.0 24 13.1.1.1 //对应主网关路由
[R3]ip route-static 192.168.1.0 24 23.1.1.2 preference 100 //对应备网关路由

五、验证配置效果

查看R1是否成为主网关

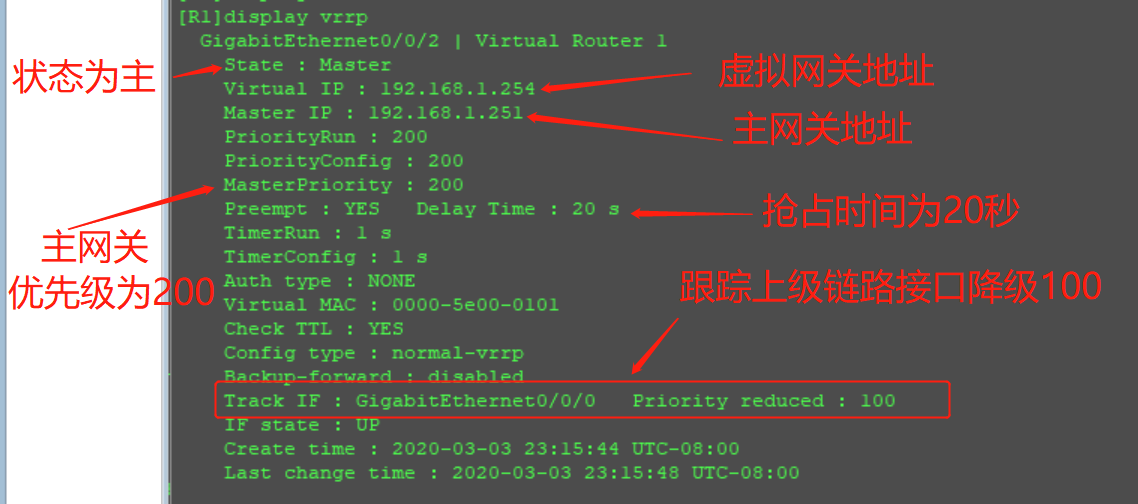

在这里插入图片描述

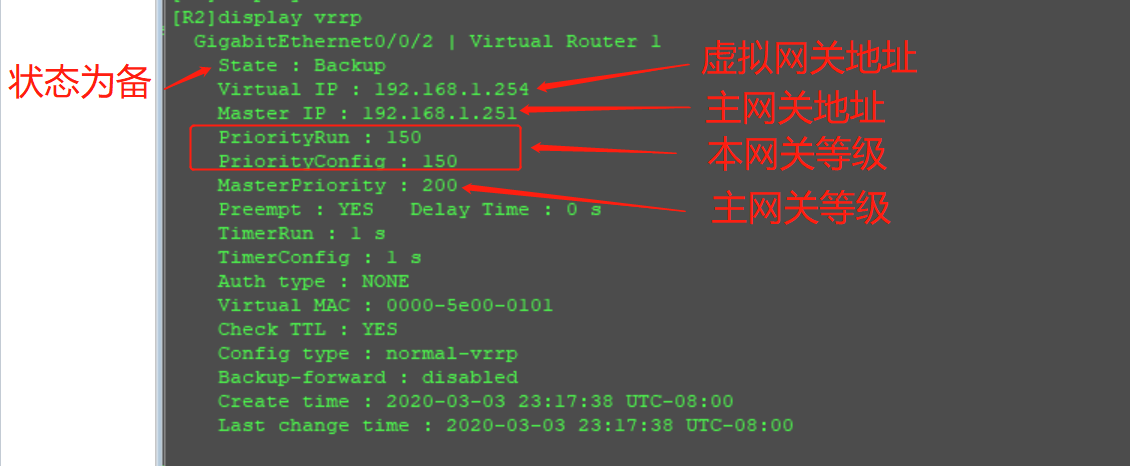

查看R2是否成为备网关

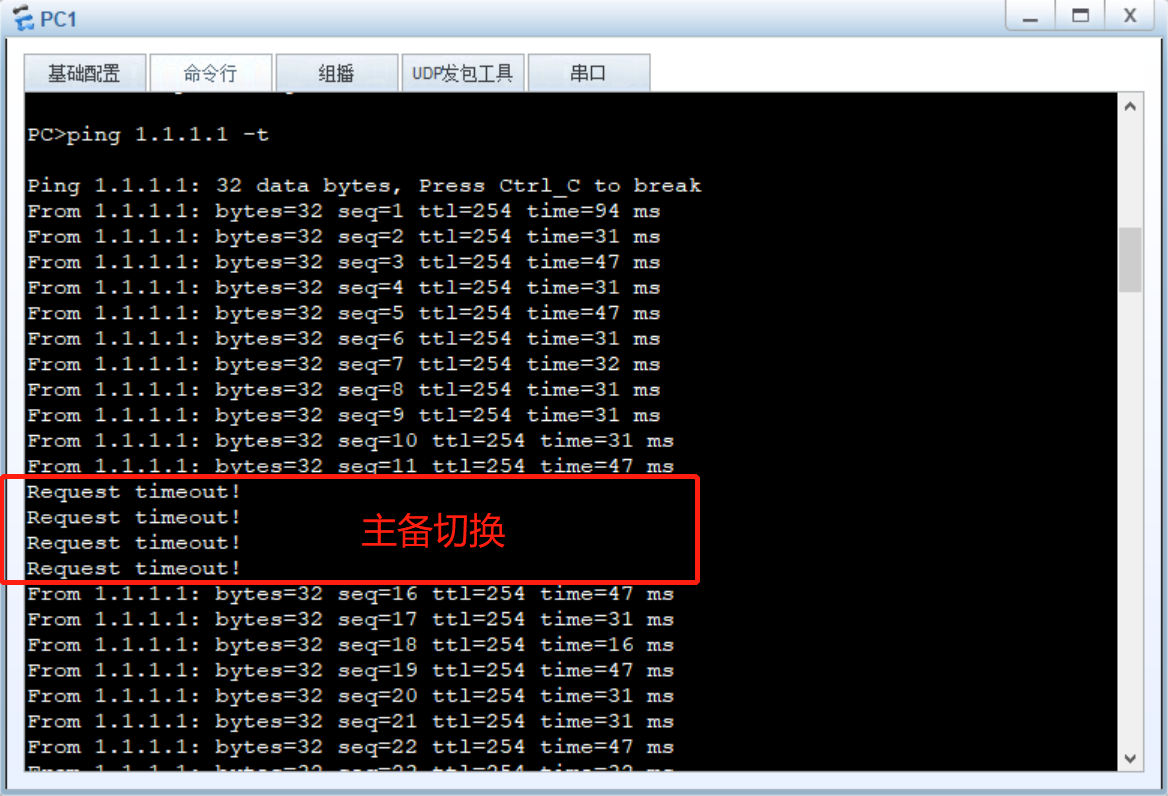

PC1长pingR3，将R1的上连接口（g0/0/0）关闭，此时会进行主备切换，可以看到主备切换时丢的包
PC1：ping 1.1.1.1 -t
