概述

网络模型

网络是怎么传输的？
网络的本质就是传输数据。你可以理解威优盘

由pc端传输到交换机传输到路由器传输到网络中去

局域网：一般称为内网
简单局域网的构成：交换机、网线、PC（其他IT终端）
交换机：用来组建内网的局域网的设备。
有了交换机就有了局域网
有了局域网加上路由器提供的网关就可以出去遨游了

网关：一个网络的出口，Gateway=GW，一般网关是在路由器上
路由器：可用连接内外网的设备·。

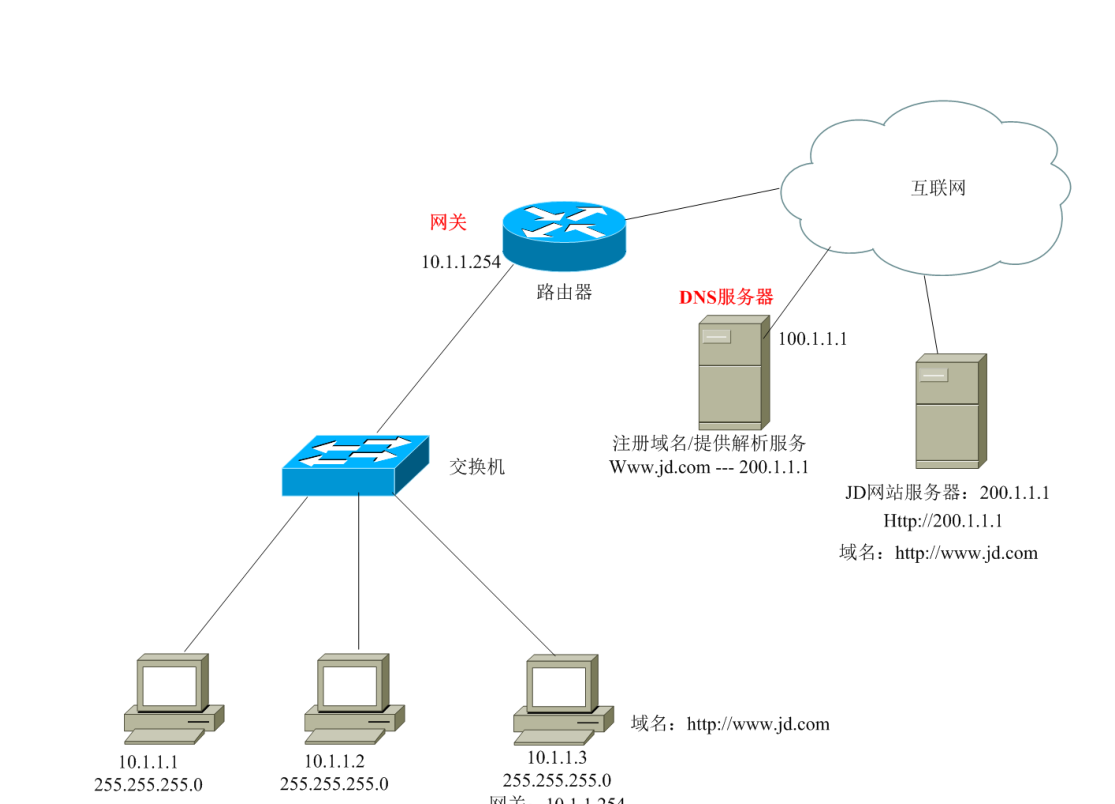

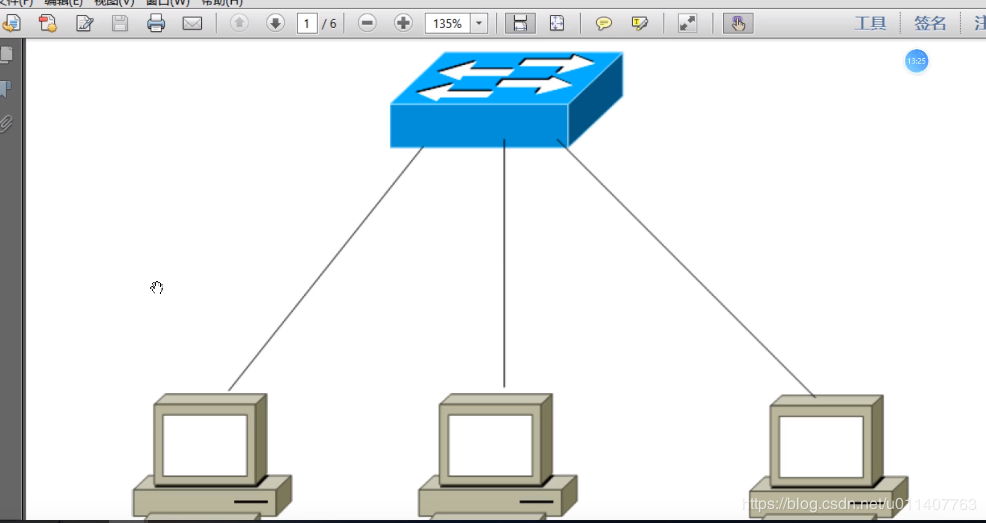

大致模型图如下：
在这里插入图片描述
不多介绍了，如果有兴趣可以给我私信我们重点放在下面。

分层思想

如果说你能理解你的电脑是如何工作的宏观概念，那么想更进一步，深入了解的话一定要走进微观的世界了。
首先问个问题。什么是协议？很多人很抵触
其实协议就是同一个标准，我们规定俗称好了。
假如说你说的鸟语，我说的字正腔圆的中国话，那我一定听不懂你说的什么玩意，所以我们规定好，我们都说中文，那么聊天就都可以理解了，你我达成同一就是协议的本质。
有了协议，如果设备不遵守这些就生产，没人跟你玩，就没法沟通。
在这里插入图片描述
所以庞大的网络中存在这众多协议，我们可以想想，如果你让一个零件包含了所有协议，那这个东西肯定不好构造出来，难死厂家也造不出来，前辈们用了巧方法，那就是分而治之。
把所有的东西分开层，一层一层的，层层协议对照。
所以分层的根本目的就是把复杂的问题变简单化。
层层直接协议为水平
电脑为人类提供服务，那么服务就是垂直的的，我们的硬件一层层的网上提供服务，最后给我们提供服务（其实就是后面说的应用层）所以服务是垂直的

不好理解? 那我们举个粒子：
喝牛奶，首先第一步得员工挤奶都有技巧吧，不然奶牛不愿意，然后运输到灭菌处第二步加工，运输得会开车吧，灭菌得有流程吧，最后送到超市，上货得有流程吧，最后到我们手上，那如果没有这一套流程，我们想喝奶就得会挤奶会开车会灭菌，就并不简单了。
所以分层思想就是把复杂的问题简单化。
在这里插入图片描述
所以这么复杂的网络就要进行分层
iso（International Organization for Standardization，ISO）简称ISO世界标准组织
提出了osi模型（不是他们有特殊癖好非要倒过来是个巧合 Open System Interconnect）

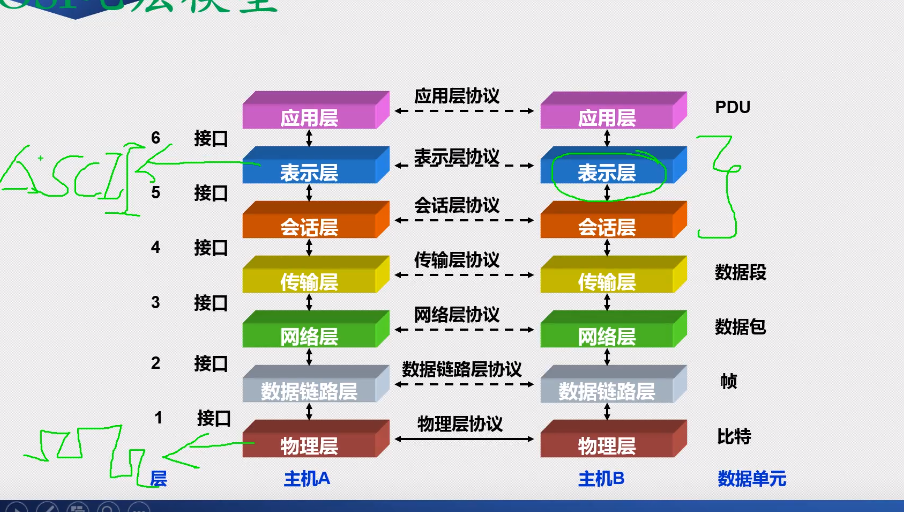

这个模型有七层
分别是
应用层
表示层
会话层
传输层
网络层
数据链路层
物理层

同时诞生的还有tcp/ip五层协议（tcp协议和ip协议最为重要，所以就以这两个协议命名了）
分别是
应用层
传输层
网络层
数据链路层
物理层

这两个协议是同时诞生的，不过，osi模型很可怜，没有被用过一次，因为当时市面上有的人就开始用了之后发现osi模型不如tcp/ip五层模型方便，最后就把表示层会话层都归应用层了。
qq大家用过吧，你给朋友发个在吗？然后发个表情包
tcp/ip是这么要求的你qq这个应用就要自己带编码的能力把这个表情包和文字通过assic码，往下传输。
然而osi七层模型是这样要求的，你这个电脑里面自己弄俩硬件，专门编译去。
那厂家肯定不干啊，多掏钱的事能不吃亏吗，叫开发软件的干。

那么为什么要分层？
分层就是为了把复杂的问题简单化。
能理解了所以分层思想就是为了把复杂的问题简单化之后。（别嫌我啰嗦，你看你记住了我说的这句化了吧）

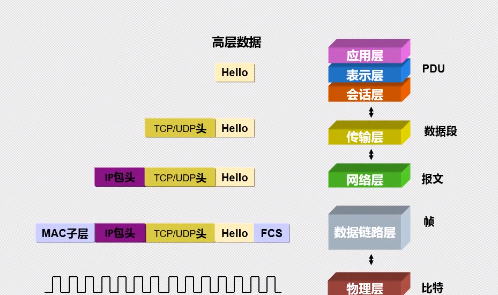

咱们再来粗略的讲下各个层的传输

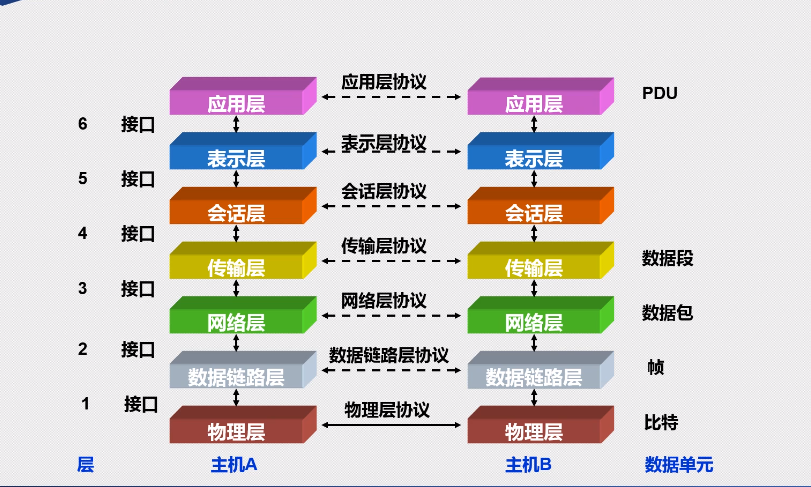

在这里插入图片描述

在这里插入图片描述
然后大家看这个图

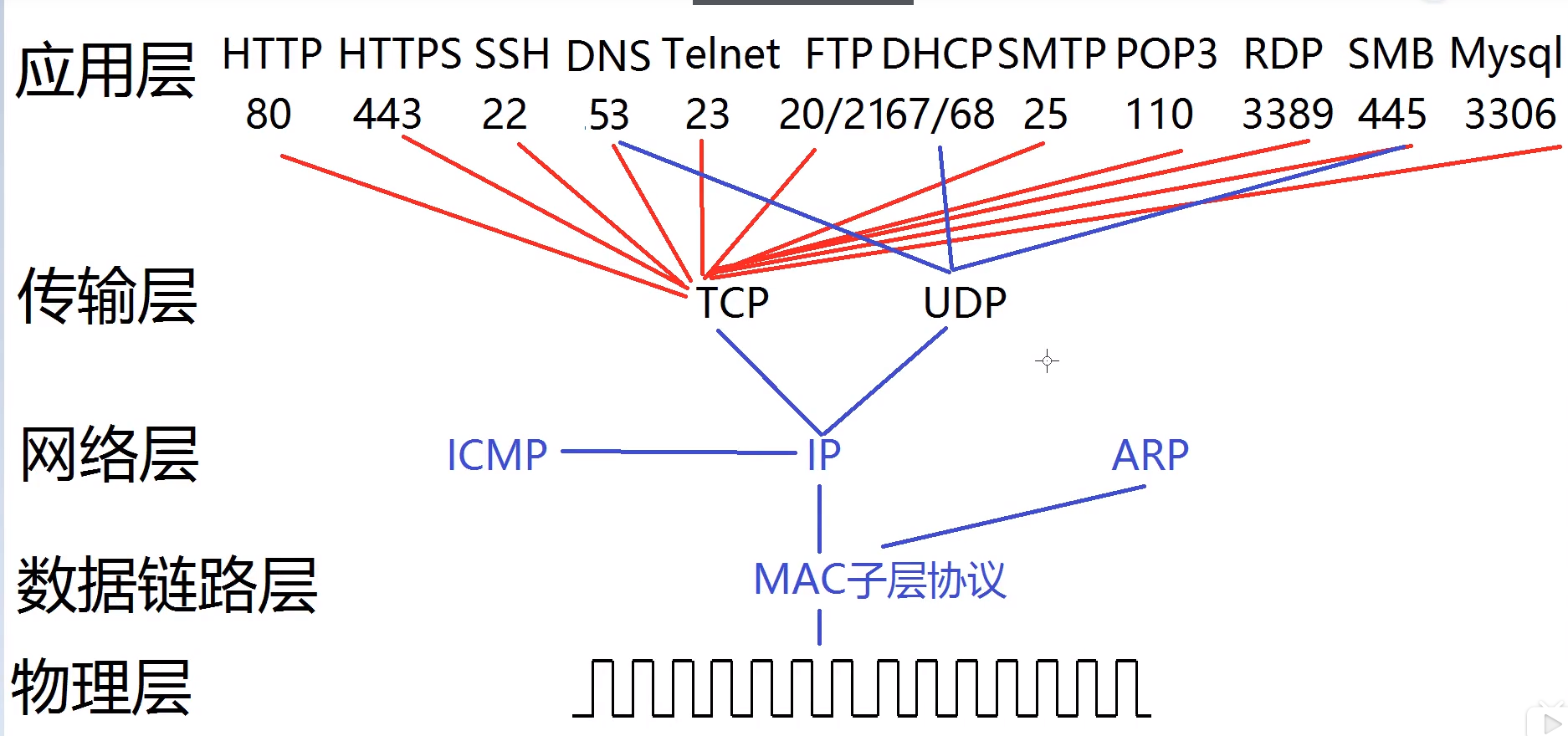

应用层：就是qq 你的DHCP DNS 各种各样的服务我们能用的能看的见的东西，都在应用层

表示层：是表白用的吗?显然不是，我们的数据在物理层都会变成比特流，一堆没用任何意义的数字，01的组合，对面怎么把01组成图片呢，就靠这一层，把你的图片，电影变成世界通用的语言。
例如assic编码，就是转换数据用的。

现在的编码放在了应用层，腾讯在做qq软件的时候，要考虑如何编码，把编码技术内置到软件中去。
会话层：不好理解，暂时理解为交警缓冲作用，一大堆 qq啊微信啊浏览器啊数据直接放到传输层，传输层说行一个个来，得有个管理机制吧，得有个会话管理机制。这就是他的作用。
可以理解为交警，意味着每个应用层软件都有自己的交警，每个交警负责把自己的数据开始规划，分门别类，qq要传消息，交警就站住传输层，说你这个是给服务器的往这里来。就这个意思
在这里插入图片描述
传输层：TCP/UDP协议就是加上个数据段其实就是要分辨是哪个软件要传消息，如果qq发的消息，没用传输层的规定，发到了对面的刺激战场游戏里面，肯定就不行了，每一个软件都有对用的端口，所以这一层会加上一个数据段，规定了给上层应用层哪个软件。
tcp就是面向连接可以理解为身上背着许多枪械比较安全但是比较沉，所以传输较慢。更像打电话
udp就是面向无连接，我不管你咋样，反正我发出去了，就相当于啥也没穿就跑出去了，可能被警逮住，更像是古代传书信。
所以各个软件在传输时用哪个协议他们都提前规定好了。
在这里插入图片描述

网络层：前面整理好的东西，再往下来吧，到我这了，加上个ip包头，你光知道哪个软件不行啊，得说往哪传，就得我来，我加上了ip地址，知道我要给谁。
在这里插入图片描述

数据链路层再往下到了数据链路层了，我说你稍微等等，你光知道给谁，您知道他住哪么？我给你加个地址mac，你才能知道人家家住哪，对不对，邮件才能传过去。你可以相信把你的消息放到了火车上，加个火车头，加个火车尾，然后有目的地的出发了。

（FCS）为啥屁股上要加个这呢，你要想啊，接受端，万一有送错信的，我总不能都接受吧，你给女朋友发一个我喜欢你，发到女朋友爸妈手机上不合适，或者你发的信息有问题，你发的我爱你，到女朋友那成我们分手吧，肯定要阻止这种行为，就要验证你的信息是否和你发出来的一样，叫循环冗余检验
循环冗余检验CRC是一种检验方法，而FCS是添加在数据后面的帧检验序列。检错方法有很多，我们也可以选用别的检错方法。

用的协议是点对点协议（Point to Point Protocol，PPP） 其实就是源端和目标端 两个点
在公司有个别称 问你公司有几个点，其实就是问你有多少个电脑。

在这里插入图片描述
物理层：物理层就是把信号发出去了，转换成比特流了。（其中发的信号是模拟信号，然后通过调制解调器变成了数字信号，模拟信号有闪电啥玩意干扰整变形了就没办法了，但是数字信号有办法溯源，恢复数据，以前都是电话线，现在都是光纤，用的就是光猫–光调制解调器，传输过去信号然后对面这样去接受）

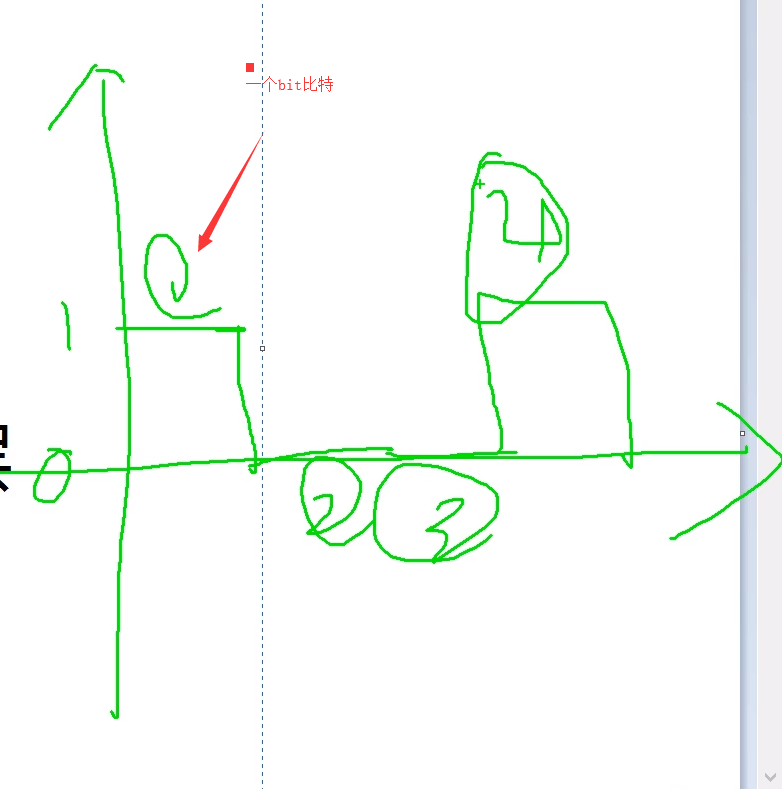

其实如果你眼开了光就能看见里面一个个脉冲，电脉冲组合在一起就叫数字信号，也叫比特流。
比特it传输的最小单元。
在这里插入图片描述

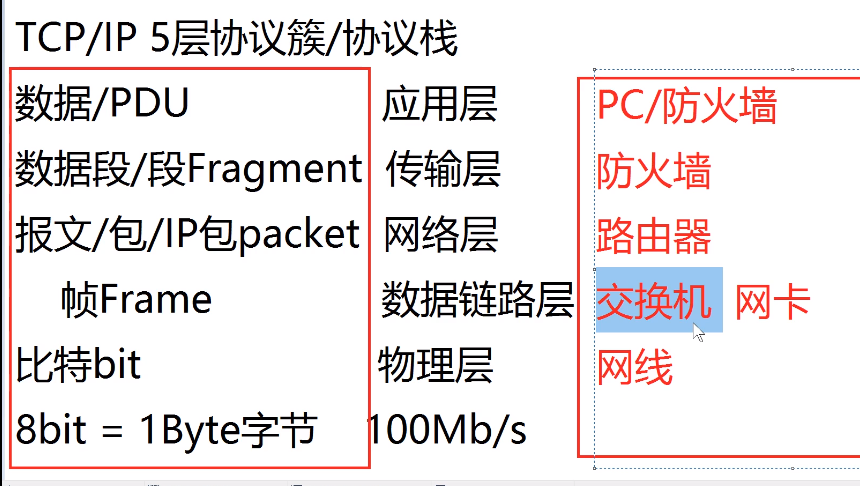

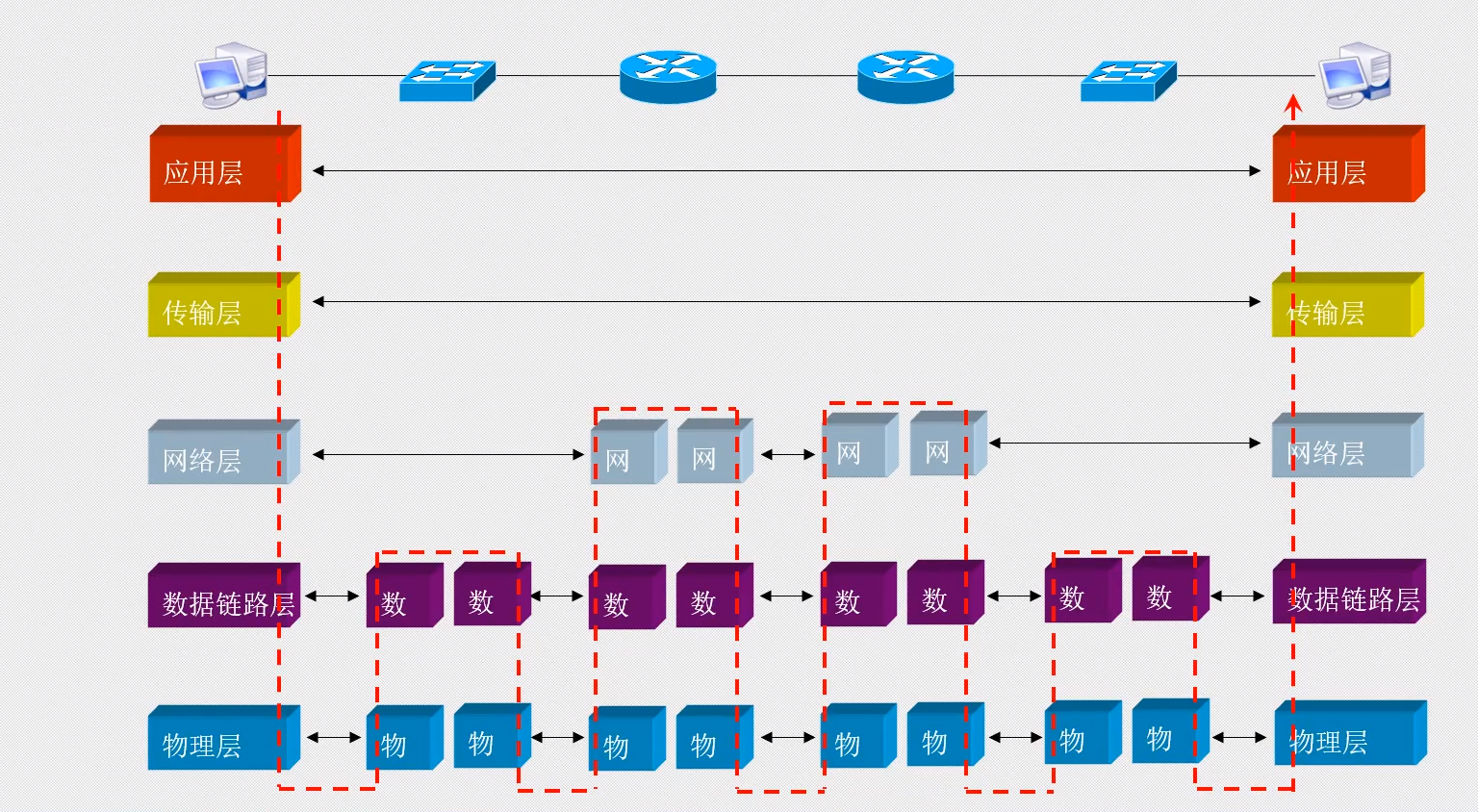

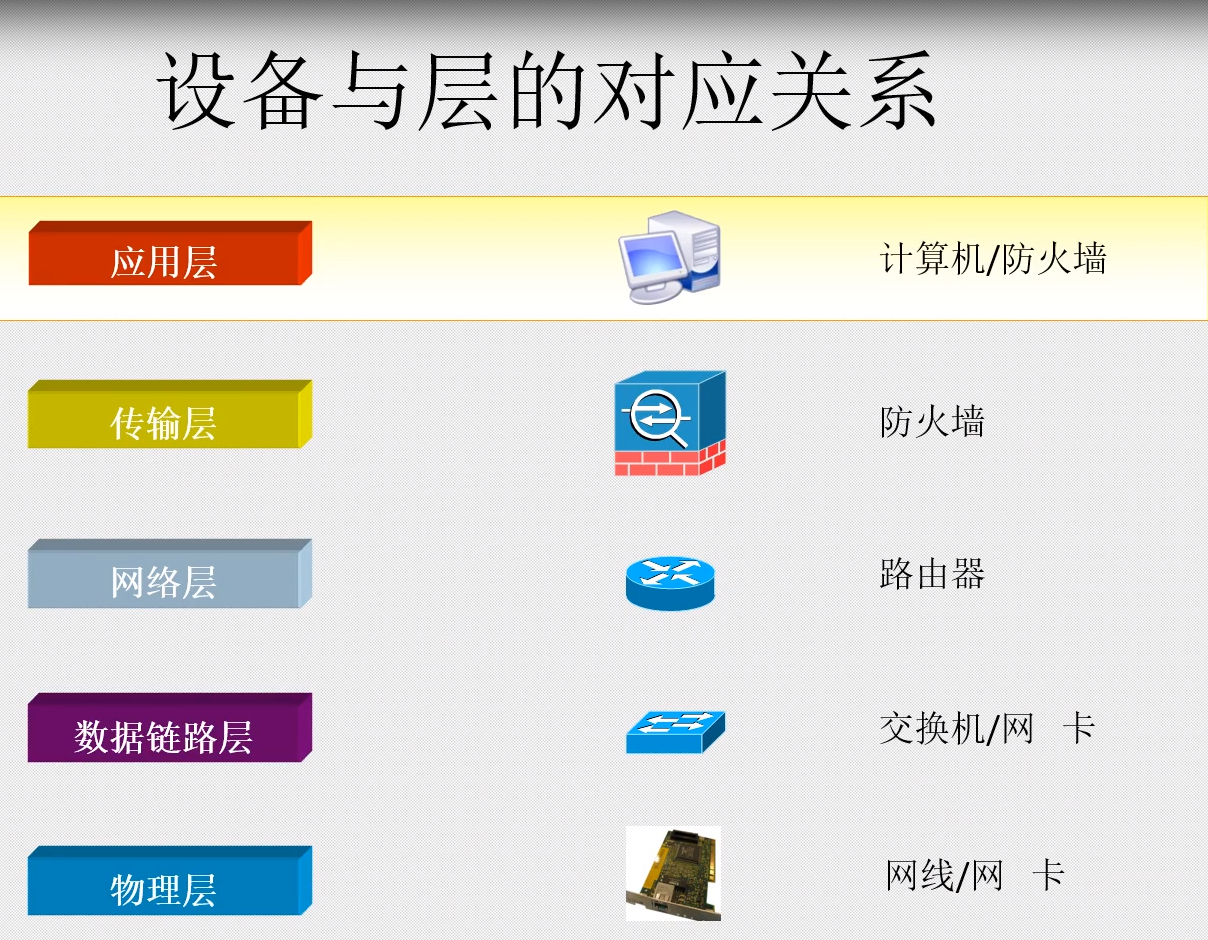

交换机工作在数据链路层，如果对五层模型进行编号的话，物理层为第一层，数据链路层为第二次，网络层为第三层。。。。应用层是第五次。从下往上标号
一般交换机就叫二层交换机（有三层四层交换机），路由器就叫三层路由器，路由器工作在网络层，就向下兼容包含下面两层。
在这里插入图片描述
