（一）项目介绍

实现基于LVS负载均衡集群的电商网站架构

随着业务的发展，网站的访问量越来越大，网站访问量已经从原来的1000QPS，变为3000QPS，网站已经不堪重负，响应缓慢，面对此场景，单纯靠单台LNMP的架构已经无法承载更多的用户访问，此时需要用负载均衡技术，对网站容量进行扩充，来解决承载的问题。scale out? scale up？

1 技术说明

集群（cluster）技术是一种较新的技术，通过集群技术，可以在付出较低成本的情况下获得在性能，可靠性，灵活性方面的相对较高的收益，其任务调度则是集群系统中的核心技术。

集群是一组相互独立的、通过高速网络互联的计算机，它们构成了一个组，并以单一系统的模式加以管理。一个客户与集群相互作用时，集群像是一个独立的服务器。

集群组成后，可以利用多个计算机和组合进行海量请求处理（负载均衡），从而获得很高的处理效率，也可以用多个计算机做备份（高可用），使得任何一个机器坏了整个系统还是能正常运行。集群在目前互联网公司是必备的技术，极大提高互联网业务的可用性和可缩放性。

2 负载均衡技术

负载均衡（Load Balance）负载均衡集群为企业需求提供了可解决容量问题的有效方案。负载均衡集群使负载可以在计算机集群中尽可能平均地分摊处理。

负载通常包括应用程序处理负载和网络流量负载。这样的系统非常适合向使用同一组应用程序的大量用户提供服务。每个节点都可以承担一定的处理负载，并且可以实现处理负载在节点之间的动态分配，以实现负载均衡。对于网络流量负载,当网络服务程序接受了高入网流量，以致无法迅速处理，这时，网络流量就会发送给在其它节点上运行的网络服务程序。也可根据服务器的承载能力，进行服务请求的分发，从而使用户的请求得到更快速的处理。

3负载均衡集群技术实现

负载均衡（Load Balance）

负载均衡技术类型：基于4层负载均衡技术和基于7层负载均衡技术

负载均衡实现方式：硬件负载均衡设备或者软件负载均衡

硬件负载均衡产品：F5 BIG-IP 、Citrix Netscaler 、深信服 、Array 、Radware

软件负载均衡产品： LVS（Linux Virtual Server）、 Haproxy、Nginx、Ats（apache traffic server）

4 负载均衡技术演示图

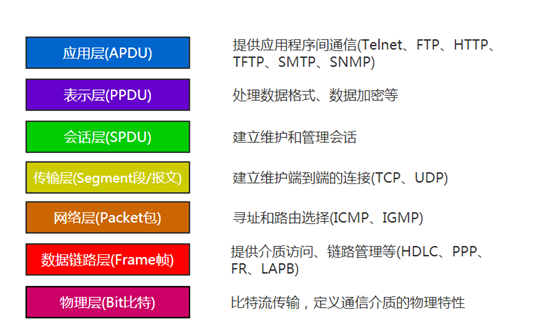

4.1 OSI(开放系统互联)7层模型

4.2 TCP/IP四.七层模型

更生动形象详的介绍TCP/IP四.七层模型：

物理层：路基，桥梁

链路层：铁轨，道岔，信号系统

网络层：火车网点，运输中心，调度中心

应用层：物流公司，快递公司，12306

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~`~~~~~~~~~~~~~~~

（二） 负载均衡集群企业级应用实战-LVS

1. LVS软件作用：通过LVS提供的负载均衡技术和Linux操作系统实现一个高性能、高可用的服务器群集，它具有良好可靠性、可扩展性和可操作性。从而以低廉的成本实现最优的服务性能。

2. LVS的特性

   高并发连接性：LVS基于内核网络层面工作，有超强的承载能力和并发处理能力。单台LVS负载均衡器，可支持上万并发连接。

   稳定性：是工作在网络层4层之上作分发之用，这个特点也决定了它在负载均衡软件里的性能最强，稳定性最好,对cpu和内存资源占用极低。

   成本低廉：硬件负载均衡器少则十几万，多则几十万上百万，LVS只需一台服务器和就能免费部署使用，性价比极高。

配置简单：LVS配置非常简单，仅需几行命令即可完成配置，也可写成脚本进行管理。

支持多种算法：支持多种论调算法，可根据业务场景灵活调配进行使用

支持多种工作模型：可根据业务场景，使用不同的工作模式来解决生产环境请求处理问题。

应用范围广：因为LVS工作在4层，所以它几乎可以对所有应用做负载均衡，包括http、数据库、DNS、ftp服务等等

缺点：工作在4层，不支持7层规则修改，机制过于庞大，不适合小规模应用。

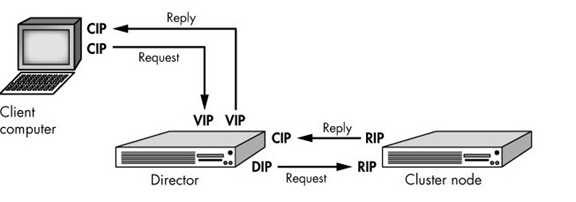

     3 .LVS工作流程图

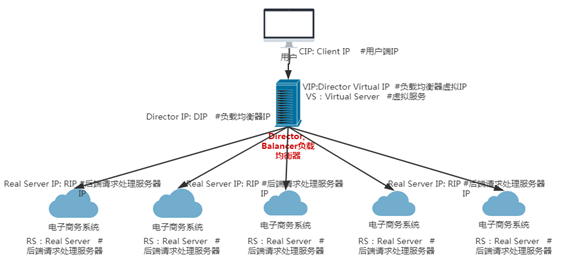

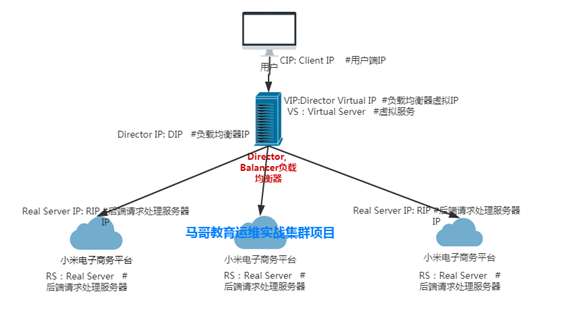

   4 LVS核心组件和专业术语

LVS的管理工具和内核模块ipvsadm/ipvs

Ipvsadm:用户空间的命令行工具，用于管理集群服务及集群服务上的RS等。

Ipvs:工作于内核上的netfilter INPUT钩子之上的程序，可根据用户定义的集群实现请求转发；

VS：Virtual Server #虚拟服务

Director, Balancer #负载均衡器、分发器

RS：Real Server #后端请求处理服务器

CIP: Client IP #用户端IP

Director Virtual IP: VIP #负载均衡器虚拟IP

Director IP: DIP #负载均衡器IP

Real Server IP: RIP #后端请求处理服务器IP

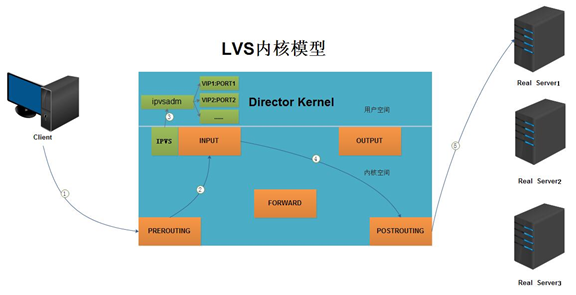

5 LVS工作内核模式

1 当客户端的请求到达负载均衡器的内核空间时，首先会到达PREOUTING链。

2当内核发现请求包的目的地市本机时，将数据包发送给INPUT链。

3 LVS由用户空间的ipvsadm和内核空间的ipvs组成，Ipvsadm用来定义规则，ipvs利用ipvsadm定义的规则工作，ipvs工作在input链上，

当数据包到达INPUT链上，首先会被ipvs检查，如果数据包里面的目的地址及端口没有在规则里面，那么这条数据包将被放行至用户空间。

4如果数据包里面的目的地址及端口在规则里面，那么这条数据报文将被修改目的地址为事先定义好的后端服务器，并送往POSTROUTING链。

5最后经由POSTROUTING链发往后端服务器。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

（三） LVS负载均衡四种模型详解及调度算法

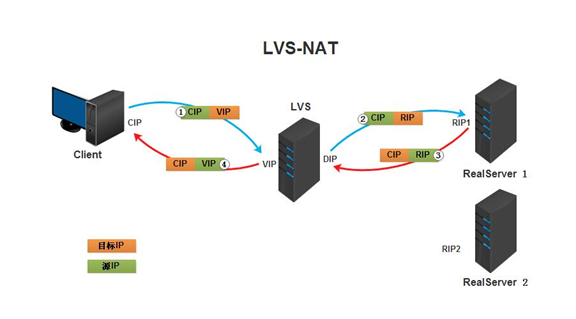

1 virtual server via NAT(net adress translation)工作模式

类似于DNAT,但支持多目标转发，通过修改请求报文的目标地址，根据调度算法所挑选出来的某个RS的RIP来进行转发；

架构特性：

1. RS应该使用私有地址，各RS的网关必须指向DIP;
2. 请求和响应报文报文都经由director转发，高负载场景中，director可能成为瓶颈。
3. 支持端口映射；
4. RS可以使用任意OS;
5. RS的RIP必须与director的DIP在同一个网络；

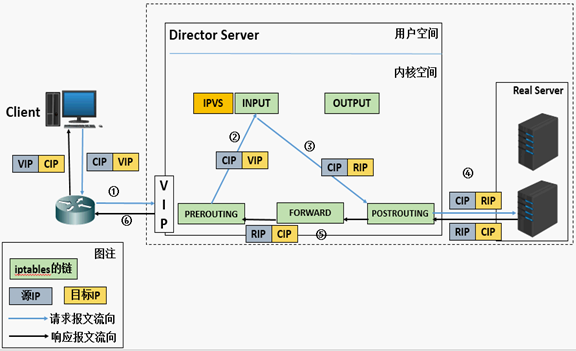

   （6）LVS负载均衡NAT工作流程





   (a). 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP

   (b). PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

   (c). IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP，目标IP为RIP

   (d). POSTROUTING链通过选路，将数据包发送给Real Server

   (e). Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP

   (f). Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP

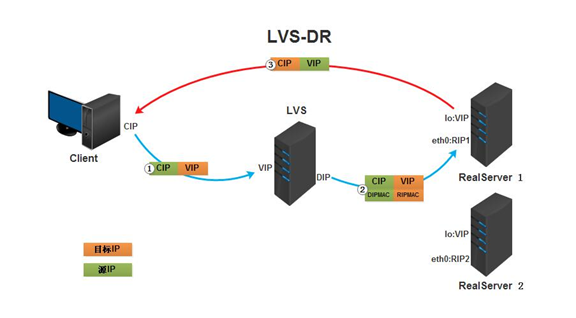

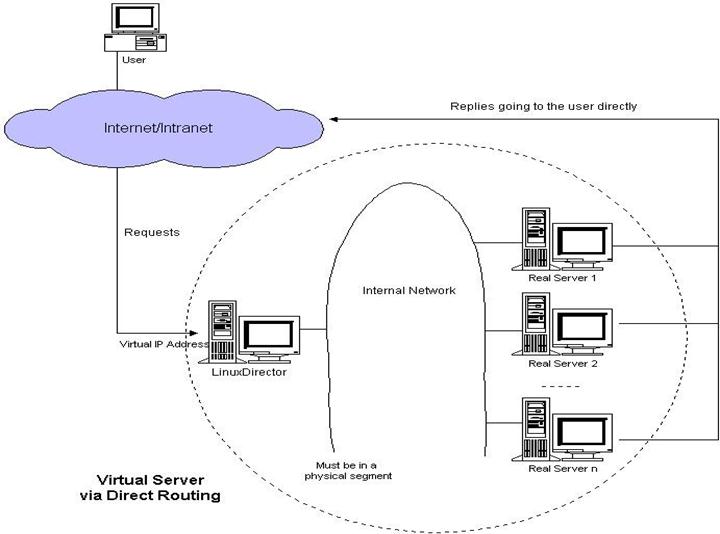

   2 LVS负载均衡DR工作模式

   Lvs-dr(direct route)

   Director在实现转发时不修改请求的IP首部，而是通过直接封装MAC首部完成转发；目标MAC是director根据调度算法挑选出的某个RS的MAC地址，注意,RS也有同Director一样的VIP.

   架构特点：

   1. 通过静态绑定或内核参数修改或arptables规则实现只有Director上的VIP响应服务请求，RS上的VIP拒绝响应服务请求；（下面部署的时候会说明）
   2. RS上的RIP可以是私有地址，也可以是公网地址，如果使用公网地址，此时可以通过互联网对RIP进行直接访问。
   3. 各RIP必须与DIP在同一个物理网络中；
   4. 所有的请求报文经由Director Server，但响应报文必须不能进过Director Server；
   5. 不支持地址转换，不支持端口映射；
   6. RS可以使用大多数的OS（操作系统）;
   7. RS的网关一定不能指向director;
   8. RS上的lo接口配置VIP的IP地址；







   (a) 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP

   (b) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链

   (c) IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。 此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址

   (d) 由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server。

   (e) RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。 此时的源IP地址为VIP，目标IP为CIP

   (f) 响应报文最终送达至客户端

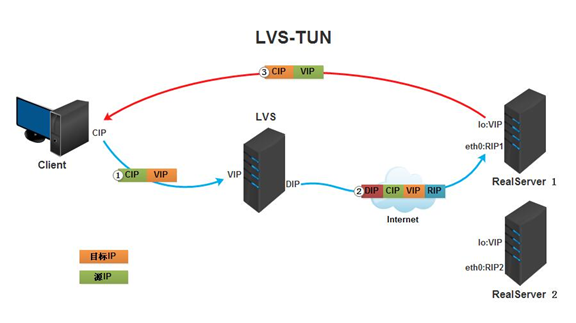

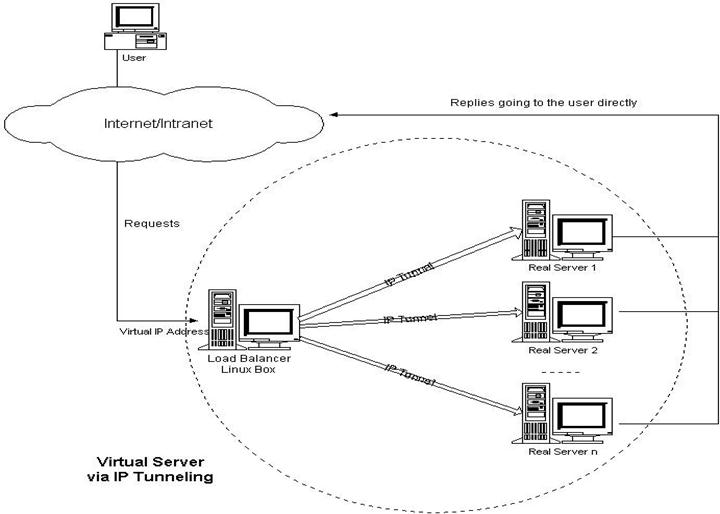

3 lvs-tun(Tunnel transmission)



隧道传输ip：不修改请求报文ip首部，而是通过ip隧道机制在原有的ip报文之外在封装ip首部，经由互联网把请求报文交给选定的RS；

架构特性：;

（1）RIP,DIP,VIP都是公网地址；

（2）RS的网关不能指向DIP;

（3）请求报文由directory分发，但响应报文由RS响应给client

（4）不支持端口映射；

（5）RS的OS(操作系统)必须支持ip隧道，现在只有linux系统支持；

1.客户端将请求发往前端的负载均衡器，请求报文源地址是CIP，目标地址为VIP。

2.负载均衡器收到报文后，发现请求的是在规则里面存在的地址，那么它将在客户端请求报文的首部再封装一层IP报文,将源地址改为DIP，目标地址改为RIP,并将此包发送给RS。

3.RS收到请求报文后，会首先拆开第一层封装,然后发现里面还有一层IP首部的目标地址是自己lo接口上的VIP，所以会处理次请求报文，并将响应报文通过lo接口送给eth0网卡直接发送给客户端。

注意：需要设置lo接口的VIP不能在共网上出现。

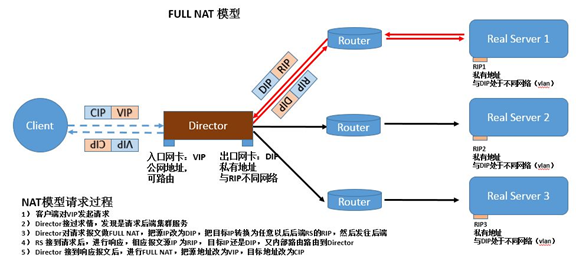

    4 lvs-fullnat（双向转换）

    通过请求报文的源地址为为DIP,目标地址为RIPl来实现转发：对于响应报文而言。修改源地址为VIP，目标地址为CIP来实现转发。

1. 架构特点：这是一种对nat模型的改进，是一个扩展，使得RS与director可以处于不同的网络。

   1. RIP,DIP可以使用私有地址。
   2. RIP,DIP可以不在同一个网络。且RIP的网关未必需要指向DIP
   3. 支持端口映射；
   4. RS的OS模型可以使用任意类型；
   5. 请求报文经由director,响应报文也经由director;

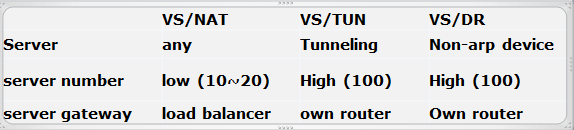

2. lvs负载均衡常见的工作模式总结



   lvs-nat与lvs-fullnat：请求和响应报文都经由Director

   lvs-nat：RIP的网关要指向DIP

   lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信

   lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client

   lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发

   lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信

   ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

   （四） LVS负载均衡调度算法

   （静态）

   1.RR：轮叫调度（Round Robin）

   　 调度器通过"轮叫"调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载｡

   2.WRR：加权轮叫（Weight RR）

   　 调度器通过"加权轮叫"调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

   3.DH：目标地址散列调度（Destination Hash ）

   　 根据请求的目标IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。

   4.SH：源地址 hash（Source Hash）

   　 源地址散列"调度算法根据请求的源IP地址，作为散列键(HashKey)从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空｡

（动态）

1.LC：最少链接（Least Connections）

　 调度器通过"最少连接"调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能，采用"最小连接"调度算法可以较好地均衡负载。

2.WLC：加权最少连接(默认采用的就是这种)（Weighted Least Connections）

　 在集群系统中的服务器性能差异较大的情况下，调度器采用"加权最少链接"调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载｡调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

3.SED：最短延迟调度（Shortest Expected Delay ）

　 在WLC基础上改进，Overhead = （ACTIVE+1）*256/加权，不再考虑非活动状态，把当前处于活动状态的数目+1来实现，数目最小的，接受下次请求，+1的目的是为了考虑加权的时候，非活动连接过多缺陷：当权限过大的时候，会倒置空闲服务器一直处于无连接状态。

4.NQ永不排队/最少队列调度（Never Queue Scheduling NQ）

　 无需队列。如果有台 realserver的连接数＝0就直接分配过去，不需要再进行sed运算，保证不会有一个主机很空间。在SED基础上无论+几，第二次一定给下一个，保证不会有一个主机不会很空闲着，不考虑非活动连接，才用NQ，SED要考虑活动状态连接，对于DNS的UDP不需要考虑非活动连接，而httpd的处于保持状态的服务就需要考虑非活动连接给服务器的压力。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~`

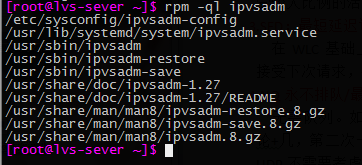

（五） LVS软件包组成

1 ipvsadm

程序包：ipvsadm(LVS管理工具)

主程序：/usr/sbin/ipvsadm

规则保存工具：/usr/sbin/ipvsadm-save

规则重载工具：/usr/sbin/ipvsadm-restore

配置文件：/etc/sysconfig/ipvsadm-config

2 查看内核是否支持IPVS

grep -i -C 10 "ipvs" /boot/config-VERSION-RELEASE.x86_64

3 LVS安装方法

LVS 常用的两种方法。Yum 安装和源码安装

yum 安装：通常是在线安装，好处是安装方式简单，不易出错；常用的安装yum源为epel（推荐，因为管理工具没有太多定制型）

源码包安装：是先将ipvsadm的源码下载下来，在自己的系统里编译生成可执行文件，然后执行。

4 LVS命令使用

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

-A --add-service 在服务器列表中新添加一条新的虚拟服务器记录

-t 表示为tcp

-s –scheduler 使用的调度算法，rr | wrr | lc | wlc | lblb | lblcr | dh | sh | sed | nq 默认调度算法是 wlc

Ipvsadm –A -t 192.168.150.136 –s wlc

-a –add-server 在服务器上添加一条新的真实主机记录

-t --tcp-service 说明虚拟机提供tcp服务

-u --udp-service 说明虚拟机提供UDP服务

-m --masquerading 指定LVS工作模式为NAT模式

-w --weight 真实服务器的权值

-g --gatewaying 指定LVS工作模式为直接路由器模式（也是LVS默认的模式）

-i --ip 指定LVS的工作模式为隧道模式

-p 会话保持时间，定义流量被转到同一个realserver的会话存留时间

Ipvsadm –a –t 192.168.150.136 -r 192.168.150.137 –m –w 1

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~`

-E –edit-service 编辑内核虚拟服务器表中的一条虚拟服务器记录。

-D –delete-service 删除内核虚拟服务器表中的一条虚拟服务器记录。

-C –clear 清除内核虚拟服务器表中的所有记录。

-R –restore 恢复虚拟服务器规则

-S –save 保存虚拟服务器规则，输出为-R 选项可读的格式

-e –edit-server 编辑一条虚拟服务器记录中的某条真实服务器记录

-d –delete-server 删除一条虚拟服务器记录中的某条真实服务器记录

-L|-l –list 显示内核虚拟服务器表

        --numeric, -n：以数字形式输出地址和端口号

        --exact：扩展信息，精确值

        --connection，-c：当前IPVS连接输出

        --stats：统计信息

        --rate ：输出速率信息

参数也可以从/proc/net/ip_vs*映射文件中查看

-Z –zero 虚拟服务表计数器清零（清空当前的连接数量等）

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

LVS命令使用举例

ipvsadm -A|E -t|u|f virutal-service-address:port [-s scheduler] [-p [timeout]] [-M netmask]

修改vip为192.168.150.136的LVS中的http服务的调度算法为RR

Ipvsadm –E -t 192.168.150.136 –s rr

ipvsadm -D -t|u|f virtual-service-address

删除vip为192.168.150.136的service

Ipvsadm -D -t 192.168.150.136:80

ipvsadm -a|e -t|u|f service-address:port -r real-server-address:port [-g|i|m] [-w weight]

修改RS权重为3

Ipvsadm -e –t 192.168.150.136 –r 192.168.150.137 -g -w 3

ipvsadm -d -t|u|f service-address -r server-address

删除一个RS

Ipvsadm –d –t 192.168.150.136:80 -r 192.168.150.137:80

ipvsadm -L|l [options]

ipvsadm -Z [-t|u|f service-address]

ipvsadm -C

ipvsadm -R

ipvsadm -S [-n]

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

LVS规则保存和加载

保存：建议保存至/etc/sysconfig/ipvsadm

Ipvsadm-save > /path/to/ipvsadm_file

Ipvsadm –s > /path/to/ipvsadm_file

Systemctl stop ipvsadm.service

重载：

Ipvsadm -restore < /path/from/ipvsadm_file

Ipvsadm –R < /PATH/IPVSADM_FILE

Systemctl restart ipvsadm.service

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

（六）负载均衡集群企业级应用实战-LVS（nat模式，DR模式）

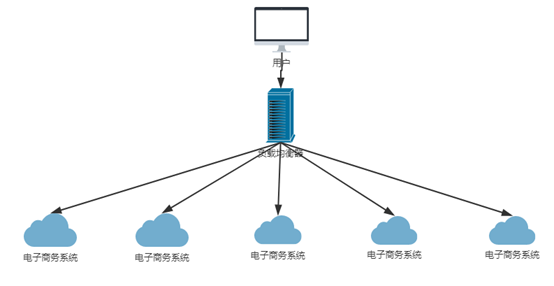

实战架构图



在之前完成的基于LNMP电子商务网站基础上，扩展2台服务器，要求分别使用LVS的DR模型和NAT模型实现负载均衡，并用压测工具观察承载量是否提升。

LVS-nat模式

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

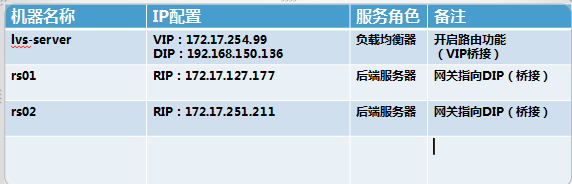

一环境准备

一台centos系统做DR,二台实现过基于LNMP的电子商务网站

二安装步骤

1 yum install ipvsadm –y #在LVS-server安装lvs管理软件

2 grep -i -C 10 "ipvs" /boot/config-VERSION-RELEASE.x86_64，#查看内核是否支持ipvs模块

3 iptables –F && setenforing 清空防火墙，关闭selinux

三 配置基于NAT模式的LVS负载均衡集群；

Lvs-server配置：

1 开启一个基于80端口的虚拟服务器，调度方式为wrr

ipvsadm –A -t 172.17.254.99:80 -s wrr

2 配置web服务器（rs01）后端real server 为nat工作方式 权重为1

Ipvsadm –a –t 172.17.254.99:80 -r 192.168.150.135:80 –m –w 1

3配置web服务器（rs02）后端real server 为nat工作方式 权重为1

Ipvsadm –a –t 172.17.254.99 –r 192.168.150.137:80 –m -w 1

4 修改内和配置，开启路由转发

Vim /etc/sysctl.conf

修改net.ipv4.ip_forward=1

Sysctl –p 使其生效

1. real server 配置（配置网关指向192.168.150.136 开启web,php-fpm,mysql服务）

   在rs01(后端web服务器)上配置网关，指向vs（负载均衡器的DIP）

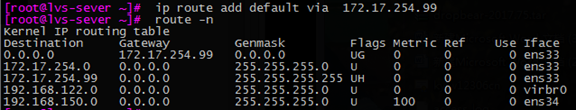

   route add default gw 192.168.150.136或者 ip route add default via 192.168.150.136

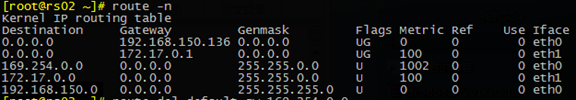

   在rso2(后端web服务器)上配置网关，指向vs（负载均衡器的DIP）

   route add default gw 192.168.150.136 或者 ip route add default via 192.168.150.136





四 LVS集群部署和验证

1可分别在rs01和rs02上建立两个不同的内容，统一路径的test.html测试文件，测试负载均衡功能

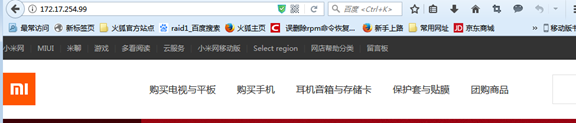

2 打开http:172.17.254.99/index.php, 并在director上用ipvsadm –L –n 观察访问连接



测试成功！！！

3用另外一条测试机，用ab压力测试工具，测试经过负载均衡后的服务器容量



LVS-DR模式

一 环境准备

一台centos系统做DR，二台实现过基于LNMP的电子商务网站

二 安装步骤

1 在lvs-server安装LVS管理软件

Yum install ipvsadm -y

2 查看内核是否支持ipvs模块

grep -i -C 10 "ipvs" /boot/config-VERSION-RELEASE.x86_6

3 清空防火墙，关闭selinux

iptables –F && setenforoing

三 配置基于DR模式的LVS负载均衡集群：

lvs-server 配置：

1配置vip到本地网卡别名

#配置VIP到本地网卡eth0:0上，并只广播自己

ifconfig ens33:0 172.17.254.99 broadcast 172.17.254.99 netmask 255.255.255.255 up

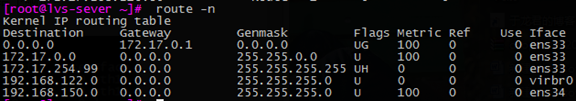

#配置VIP路由

Route add -host 172.17.254.99 dev ens33:0

2 开启一个基于80端口的虚拟服务，调度算法为wrr

Ipvsadm -A -t 172.17.254.99:80 -s wrr

3 配置web(rs01)服务后端real server 为DR工作方式 权重为1

Ipvsadm -a –t 172.17.254.99:80 -r 172.17.253.216:80 -g -w 1

4配置web(rs02)服务后端real server 为DR工作方式 权重为1

Ipvsadm –a –t 172.17.254.99 –r 172.17.127.177 -g –w 1

5 修改内核配置，开启路由转发

#vim /etc/sysctl.conf 修改 net.ipv4.ip_forward=1

#sysctl -p 使其生效

6 real server 配置

#配置VIP到本地回环网卡lo上，并只广播自己

Ifconfig lo:o 172.17.254.99 broadcast 172.17.254.99 netmask 255.255.255.255 up

#配置本地回环网卡路由

Route add -host 172.17.254.99 lo:o

1 只回答目标IP地址是来访问网络接口本地地址的ARP查询

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

2 对查询目标使用最适当的本地地址，在此模式下将忽略这个IP数据包的源地址并尝试选择与能与该地址通信的本地地址.

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

3 #关闭arp应答

echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

1: 仅在请求的目标IP配置在本地主机的接收到请求报文的接口上时，才给予响应

2：必须避免将接口信息向非本网络进行通告

开启web、php-fpm、mysql服务

四、LVS集群部署和效果验证

1、可分别在rs1和rs2建立2个不同内容，统一路径的test.html测试文件，测试负载均衡功能

2、打开http://VIP/index.php ，并在director上用ipvsadm -L -n观察访问连接

3、用另外一台测试机，用ab压力测试工具，测试经过负载均衡后的服务器容量

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

（七） 实现LVS持久连接

需求背景：由于HTTP是一种无状态协议，每次请求完毕之后就立即断开了，当用户浏览购物网站挑选商品的时候，看到一件商品加入购物车，此过程被重定向到了REALSERVER1上面来，当把第二件商品加入购物车又被重定向到了REALSERVER2上面，最后结账的时候在REALSERVER2上面，只有一件商品，这显然是用户无法接受的，此时就需要一种持久连接机制，来把同一用户的HTTP请求在超时时间内都重定向到同一台REALSERVER，超时时间可以自己定义，比如说2个小时，在超时时间内服务器会不断追踪用户的访问请求，把某一用户的所有请求都转发到同一台REALSERVER上面

对于电子商务网站来说，用户在挑选商品的时候使用的是80端口来浏览的，当付款的时候则是通过443的ssl加密的方式，当然当用户挑选完商品付款的时候我们当然不希望https的443跳转到另外一台REALSERVER，很显然应该是同一REALSERVER才对，这时候就要用到基于防火墙标记的持久连接，通过定义端口的姻亲关系来实现

功能：无论ipvs使用何种scheduler，其都能够实现在指定时间范围内始终将来自同一个ip地址的请求发往同一个RS；此功能是通过lvs持久连接模板实现，其与调度方法无关；

iptables -t mangle -A PREROUTING -d 172.16.100.100 -p tcp --dport 80 -j MARK --set-mark 99

#在iptables 打上标记，把80端口标记为99

iptables -t mangle -A PREROUTING -d 172.16.100.100-p tcp --dport 443 -j MARK --set-mark 99

#在iptables打上标记，把443端口标记为99

ipvsadm -A -f 99 -s rr -p

#在lvs上建立基于99号标记的虚拟服务

ipvsadm -a -f 99 -r 172.16.100.2 -g

#设置后端服务地址

pvsadm -a -f 99 -r 172.16.100.3 -g

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~·

（八）实现LVS健康状态监测功能

背景：试想，LVS作为前端负载均衡设备，当后端服务器宕机时，LVS还会把用户请求发送到该服务器上，这对用户体验来说是极其糟糕的，因为用户的请求无法得到处理。那么是否有一种机制，能保证后端服务器的是否正常？或者说把用户的请求，只发送到后端正常的服务器上，来保证用户的良好体验呢？这就叫做后端服务健康状态监测。

ldirectord用来实现LVS负载均衡资源在主、备节点间的故障转移。在首次启动时，ldirectord可以自动创建IPVS表。此外，它还可以监控各RealServer的运行状态，一旦发现某RealServer运行异常时，还可以将其从IPVS表中移除。

ldirectord：监控和控制LVS守护进程，可管理LVS规则

软件包名称：ldirectord-3.9.6-0rc1.1.1.x86_64.rpm

软件包组成：

/etc/ha.d/ldirectord.cf    主配置文件

/usr/share/doc/ldirectord-3.9.6/ldirectord.cf 配置模版

/usr/lib/systemd/system/ldirectord.service 服务

/usr/sbin/ldirectord    主程序

/var/log/ldirectord.log 日志

/var/run/ldirectord.ldirectord.pid pid文件

Ldirectord 配置文件详解

checktimeout=3 #超时时间 单位是秒

checkinterval=1 #检查频率

autoreload=yes #此项用来定义ldirectord是否每隔一段时间检查此配置文件是否发生改变并自动重新加载；

logfile="/var/log/ldirectord.log"     #日志文件

quiescent=no             #down时yes权重为0，no为删除

virtual=172.16.0.1         #指定VS的FWM或IP：port

    real=172.16.0.7:80 gate 2

    real=172.16.0.8:80 gate 1

    fallback=127.0.0.1:80 gate     #sorry server

    service=http

    scheduler=wrr

checktype=negotiate #ldirectord进程用于监控RealServer的方法

checkport=80 #检查端口

request="index.html" #检查页面

receive="Test" #检查内容









最后

以上就是生动荷花为你收集整理的实现基于LVS负载均衡集群的电商网站架构（一）项目介绍（二） 负载均衡集群企业级应用实战-LVS（三） LVS负载均衡四种模型详解及调度算法（四） LVS负载均衡调度算法（五） LVS软件包组成（六）负载均衡集群企业级应用实战-LVS（nat模式，DR模式）（七） 实现LVS持久连接（八）实现LVS健康状态监测功能的全部内容，希望文章能够帮你解决实现基于LVS负载均衡集群的电商网站架构（一）项目介绍（二） 负载均衡集群企业级应用实战-LVS（三） LVS负载均衡四种模型详解及调度算法（四） LVS负载均衡调度算法（五） LVS软件包组成（六）负载均衡集群企业级应用实战-LVS（nat模式，DR模式）（七） 实现LVS持久连接（八）实现LVS健康状态监测功能所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
