概述

1、概述

积分电路和微分电路是模拟电路中比较常见的基础电路之一,许多复杂电路中都有它的身影,比如无源滤波器,有源滤波器等等。如果不了解它的原理的话,当你看到一个微分或者积分电路时,你会想这个电路到底是积分电路还是微分电路呀,部分人有这种经历吧。同样的同一个电路结构在不同的电路中往往意义也不同,虽然 利用的原理相同,但叫法却有所不同,就如前面说的微分电路在有些电路中起到的是低通滤波器的作用,而积分电路在有些电路中起到的是高通滤波器的作用。要更好的理解积分或者微分电路,其关键是要理解电容两端电压不能突变(电容等效为短路)。
今天不谈微分电路,只谈积分电路。

2、简单RC积分电路

RC积分电路构成其实很简单,一个电阻,一个电容便组成了一个积分电路,如下图所示
VG1: 幅值2V 频率1Kz 方波
R1 :积分电阻1k
C1:积分电容100nF

在这里插入图片描述

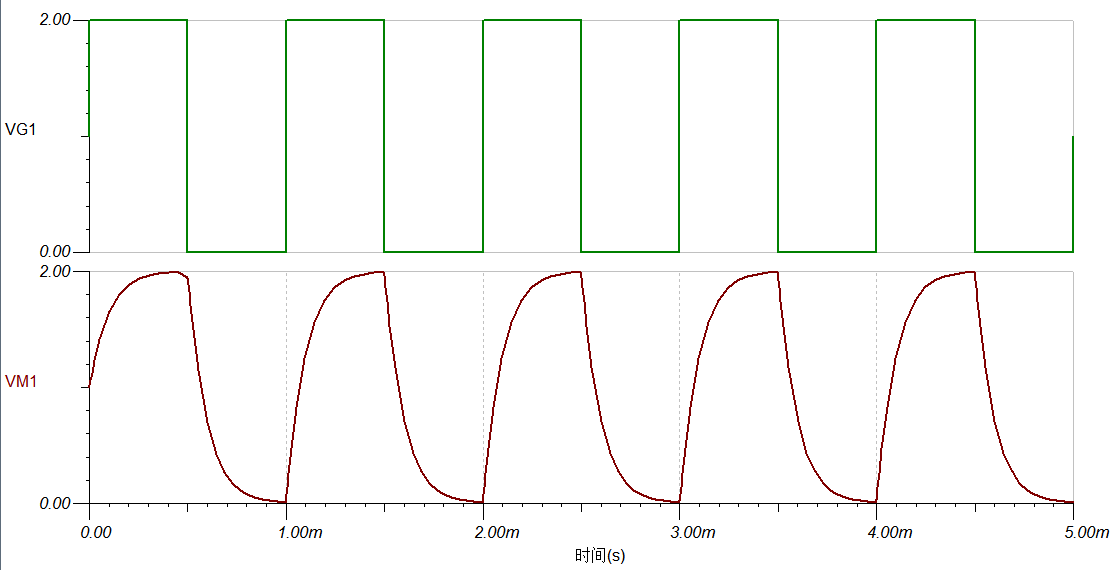

下面我们来看一下电路波形:
由于输出波形就是电容两端的电压,输入为方波,输出却变成了圆头圆脑的波形,这是因为电
在这里插入图片描述

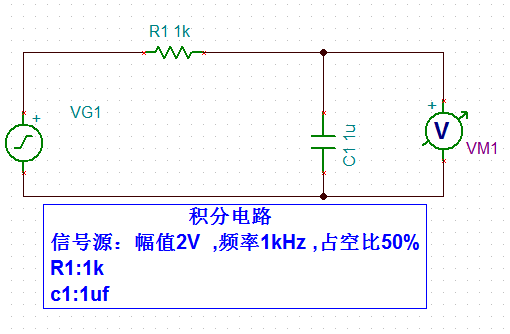

下面我们修改下电路参数,阻值不变,增大电容由0.1uF 增大到1uF:
在这里插入图片描述

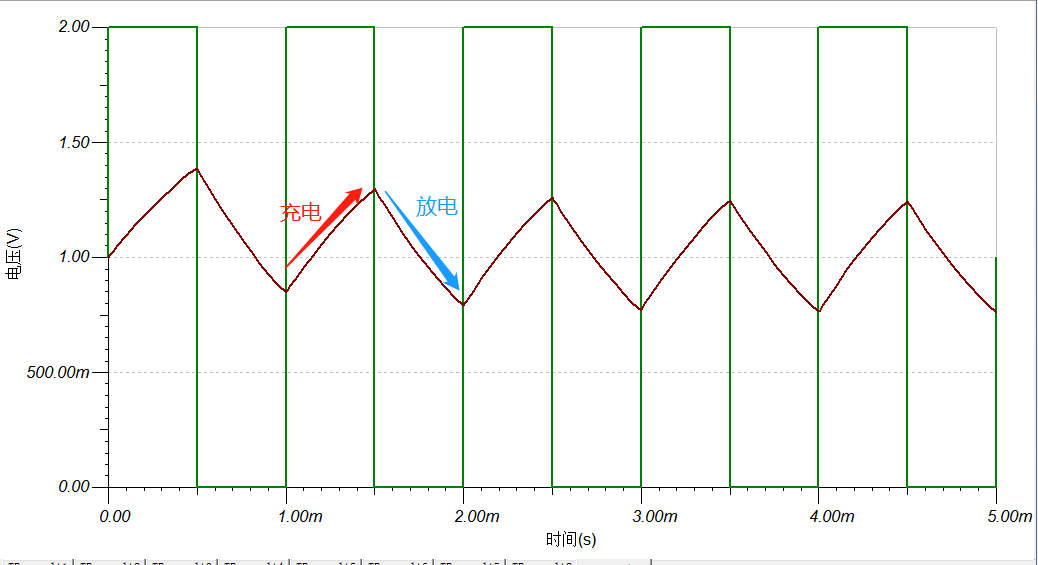

然后看一下,增大电容后的波形输出。
在这里插入图片描述

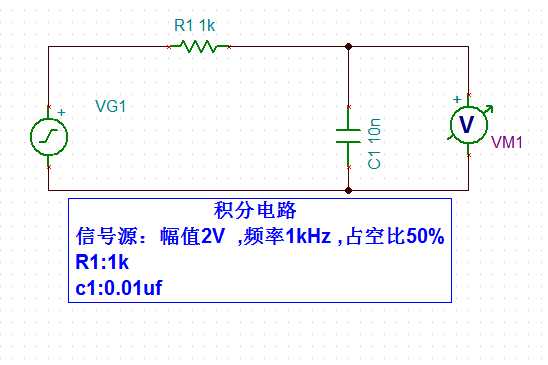

阻值不变,减小电容由0.1uF 增大到0.01uF:
在这里插入图片描述

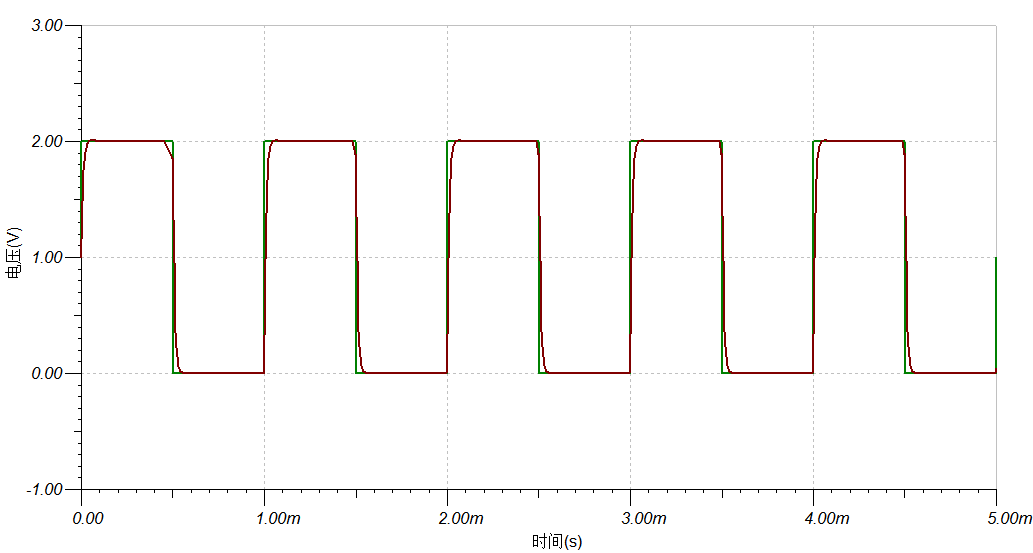

我们看下此时的波形:
在这里插入图片描述

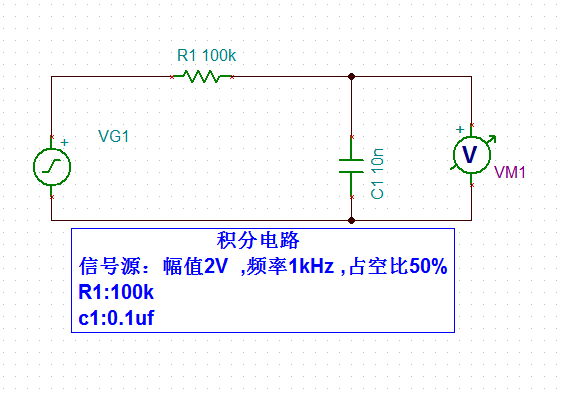

电容0.1uF不变,改变电阻大小,电阻由1K增大到100k
在这里插入图片描述

好的,我们看看这种情况下的输出波形:
在这里插入图片描述

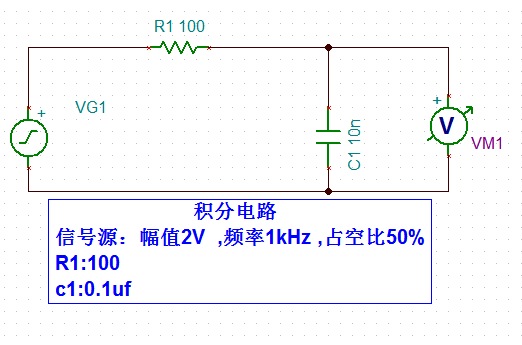

电容0.1uF不变,改变电阻大小,电阻由1K减小到100R
在这里插入图片描述

我们再来看下输出波形:
在这里插入图片描述
总结:由以上几个仿真波形验证可以看出来,电阻电容某一个参数的增大或减小都会导致输出波形的变化,
