概述

要求使用定时/计数器1作定时用，定时1s；定时/计数器0作计数器用，被计数的外部脉冲从P3.4（T0）接入。
单片机将在1s内对脉冲计数并送四位数码管显示，最大计数显示值为0FFFFH。
求程序。
悬赏分：30 - 解决时间：2010-6-27 22:26
;===============================================
最佳答案：这是个简易频率计，程序如下:
;---------------------------------
    ORG 0000H
    JMP START
    ORG 000BH
    JMP T0_INT
;---------------------------------
START:
    MOV TMOD, #51H       ;/*01010001 T1计数,T0定时*/
    MOV TH0, #HIGH(65536 - 50000) ;50ms@12MHz
    MOV TL0, #LOW (65536 - 50000)
    MOV TH1, #0
    MOV TL1, #0
    SETB TR0
    SETB TR1
    SETB ET0
    SETB EA
    MOV R7, #20

    SJMP $
;---------------------------------
T0_INT:          ;50ms执行一次
    MOV TL0, #LOW (65536 - 50000) ;重新写入初始值
    MOV TH0, #HIGH(65536 - 50000) ;50ms@12MHz
    DJNZ R7, T0_END
    MOV R7, #20
    MOV P1, TL1
    MOV P2, TH1
    MOV TL1, #0
    MOV TH1, #0
T0_END:
    RETI
;---------------------------------
END

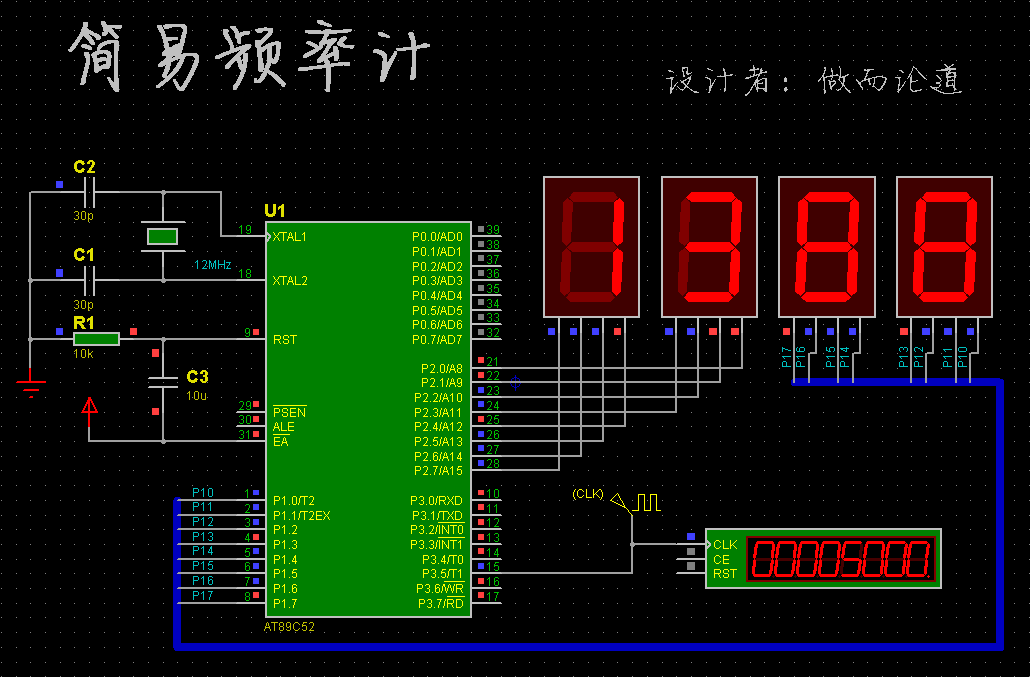

用PROTEUS仿真如下图。

基于51单片机的简易数字频率计 - 非著名博主 - 电子信息角落

图片链接：http://hi.baidu.com/%D7%F6%B6%F8%C2%DB%B5%C0/album/item/902f7103f249d83149fb5162.html

图中信号的频率是5000Hz，显示的1388是16进制，这是题目中要求的形式。
;===============================================
提问者对于答案的评价：谢谢
