概述

摘要

FFT是离散傅立叶变换的快速算法，可以将一个信号变换到频域。有些信号在时域上是很难看出什么特征的，但是如果变换到频域之后，就很容易看出特征了。这就是很多信号分析采用FFT变换的原因。另外，FFT可以将一个信号的频谱提取出来，这在频谱分析方面也是经常用的。

虽然很多人都知道FFT是什么，可以用来做什么，怎么去做，但是却不知道FFT之后的结果是什意思、如何决定要使用多少点来做FFT。

一个模拟信号，经过ADC采样之后，就变成了数字信号。采样定理告诉我们，采样频率要大于信号频率的两倍。实际操作时，ADC采样后，先经过抗混叠低通滤波器，滤除高于信号频率的信号，这里略过。

采样得到的数字信号，就可以做FFT变换了。N个采样点，经过FFT之后，就可以得到N个点的FFT结果。

假设采样频率为Fs，信号频率F，采样点数为N。那么FFT之后结果就是一个为N点的复数（等于原信号长度）。每一个点就对应着一个频率点。这个点的模值，就是该频率值下的幅度特性。

原始信号的幅度（时域）和变换后信号的幅度（频域）的关系

假设原始信号的峰值为A，那么FFT的结果的每个点（除了第一个点直流分量之外）的模值就是A的N/2倍。而第一个点就是直流分量，它的模值就是直流分量的N倍。而每个点的相位呢，就是在该频率下的信号的相位。第一个点表示直流分量（即0Hz），而最后一个点N的再下一个点（实际上这个点是不存在的，这里是假设的第N+1个点，也可以看做是将第一个点分做两半分，另一半移到最后）则表示采样频率Fs，这中间被N-1个点平均分成N等份，每个点的频率依次增加。

变换后每个点对应的频率关系

例如某点n所表示的频率为：Fn=(n-1)*Fs/N （n<=N/2）。由上面的公式可以看出，Fn所能分辨到频率为为Fs/N，如果采样频率Fs为1024Hz，采样点数为1024点，则可以分辨到1Hz。1024Hz的采样率采样1024点，刚好是1秒，也就是说，采样1秒时间的信号并做FFT，则结果可以分析到1Hz，如果采样2秒时间的信号并做FFT，则结果可以分析到0.5Hz。如果要提高频率分辨力，则必须增加采样点数，也即采样时间。频率分辨率和采样时间是倒数关系。

假设FFT之后某点n用复数a+bi表示，那么这个复数的模就是An=根号a*a+b*b，相位就是Pn=atan2(b,a)。根据以上的结果，就可以计算出n点（n≠1，且n<=N/2）对应的信号的表达式为：An/(N/2)*cos(2*pi*Fn*t+Pn)，即2*An/N*cos(2*pi*Fn*t+Pn)。
对于n=1点的信号，是直流分量，幅度即为A1/N。由于FFT结果的对称性，通常我们只使用前半部分的结果，即小于采样频率一半的结果。

程序验证

假设我们有一个信号，它含有2V的直流分量，频率为50Hz、相位为-30度、幅度为3V的交流信号，以及一个频率为75Hz、
相位为90度、幅度为1.5V的交流信号。用数学表达式就是如下：

S=2+3*cos(2*pi*50*t-pi*30/180)+1.5*cos(2*pi*75*t+pi*90/180) + 0.2*rand(0,1)

式中cos参数为弧度，所以-30度和90度要分别换算成弧度。我们以256Hz的采样率对这个信号进行采样，总共采样256点。
按照我们上面的分析，Fn=(n-1)*Fs/N，我们可以知道，每两个点之间的间距就是1Hz，第n个点的频率就是n-1。我们的信号

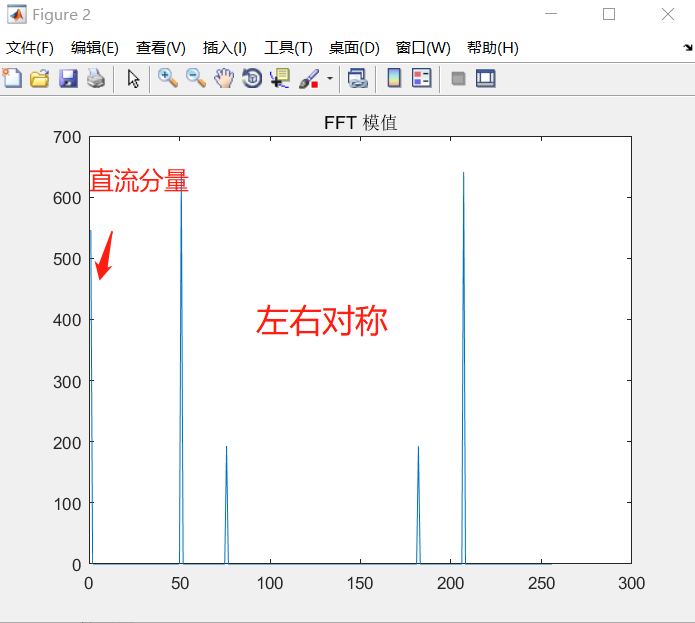

有3个频率：0Hz、50Hz、75Hz，应该分别在第1个点、第51个点、第76个点上出现峰值，其它各点应该接近0。实际情况如何呢？我们来看看FFT的结果的模值如图所示。

左右对称，中心点为N/2，使y(i) = [x(i) + x(N - i) ]/N , i ∈ （1:1：N/2） N = 256

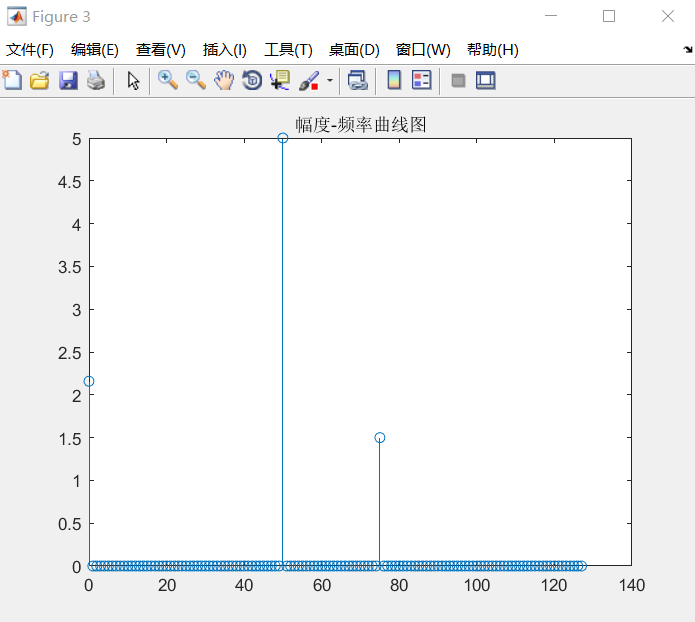

处理后的图像如下：

由于在信号里面模拟了一个 0 到 0.2 的随机噪声，直流分量略大于2,50Hz 和 75Hz的信号幅值显示正确。傅里叶变换很好的将看似杂乱的离散信号分解出来了。

matlab 源码

close all; %先关闭所有图片
Adc=2;  %直流分量幅度
A1=5;   %频率F1信号的幅度
A2=1.5;   %频率F2信号的幅度
F1=50;  %信号1频率(Hz)
F2=75;  %信号2频率(Hz)
Fs=256; %采样频率(Hz)
P1=-30; %信号1相位(度)
P2=90;  %信号相位(度)
N=256;  %采样点数
t=[0:1/Fs:N/Fs]; %采样时刻
%信号
S=Adc+A1*cos(2*pi*F1*t+pi*P1/180)+A2*cos(2*pi*F2*t+pi*P2/180) + 0.2 * rand();
%最后加入一定量的噪声，可以省略

%保存供C程序处理，预留
fid = fopen('D:\mm.txt','w');
fprintf(fid,'mm[%d] = {n',N);
for i = 1:1:N
    fprintf(fid,'%.4f,',S(i));
    if mod(i,10) == 0
        fprintf(fid,'n');
    end
end
fprintf(fid,'};');
fclose(fid);
%显示原始信号
plot(S);
title('原始信号');

figure;
Y = fft(S,N); %做FFT变换
Ayy = (abs(Y)); %取模
plot(Ayy(1:N)); %显示原始的FFT模值结果
title('FFT 模值');

figure;
Ayy=Ayy/(N/2);   %换算成实际的幅度
Ayy(1)=Ayy(1)/2;
F=([1:N]-1)*Fs/N; %换算成实际的频率值
stem(F(1:N/2),Ayy(1:N/2));   %显示换算后的FFT模值结果，忽略相位
title('幅度-频率曲线图');

figure;
Pyy=[1:N/2];
for i= 1:N/2
 Pyy(i)=phase(Y(i)); %计算相位
 Pyy(i)=Pyy(i)*180/pi; %换算为角度
end;
plot(F(1:N/2),Pyy(1:N/2));   %显示相位图
title('相位-频率曲线图');
