概述
我们在改完一个drc之后，往往想重新check一下，看这个drc是否已经修掉了。但是如果将所有的rule都重新run的话，时间又太长了。
我们拿到的drc rule中通常会提供一些开关，方便我们按照类型对需要检查的rule进行选择。
但是这种方法并不推荐。因为修改rule的风险在于，你可能忘记修改回来...
而且，如果rule file中没有预定义你所需要的组，或者，你只是想执行某一个rule的检查。那么，修改rule这种方法也并不方便。
其实Calibre提供的图形界面可以非常方便的做这件事情。
1

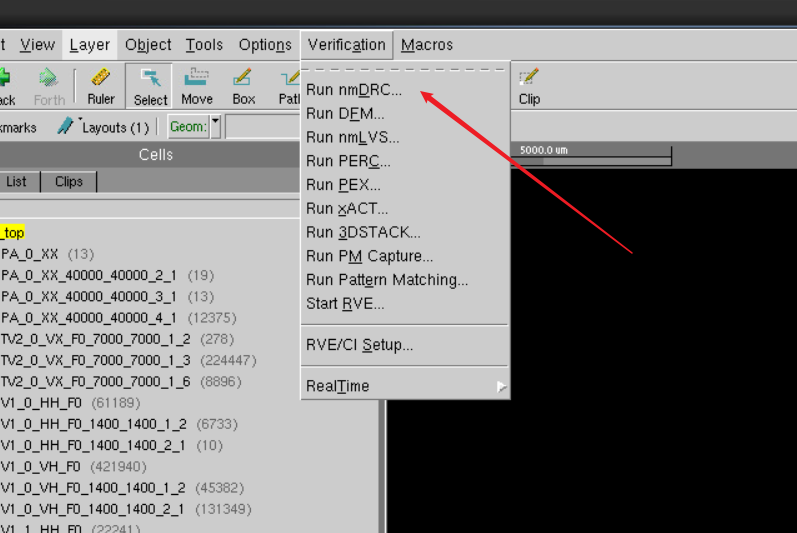

首先， 用calibre打开gds后，进入图形界面。
2

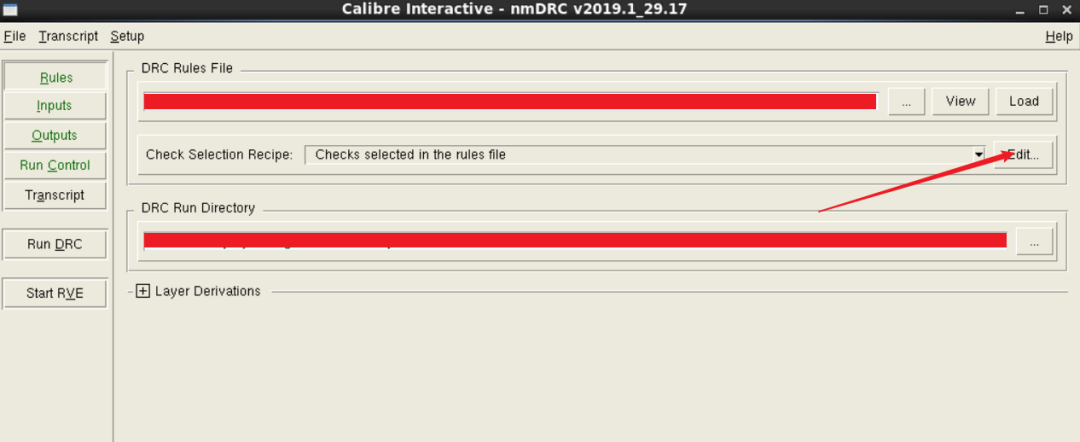

填好表格中红色的部分后，点击箭头指向的Edit按钮。
3

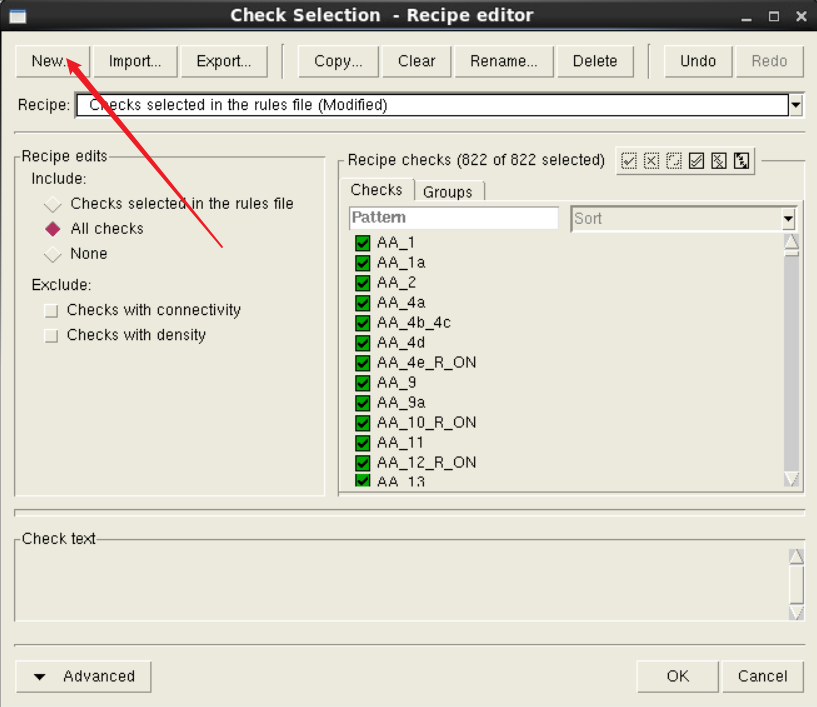

创建一个新的recipe
建议取一个简单明了的名字。我们以m1 density为例。名字就叫m1_density。
4

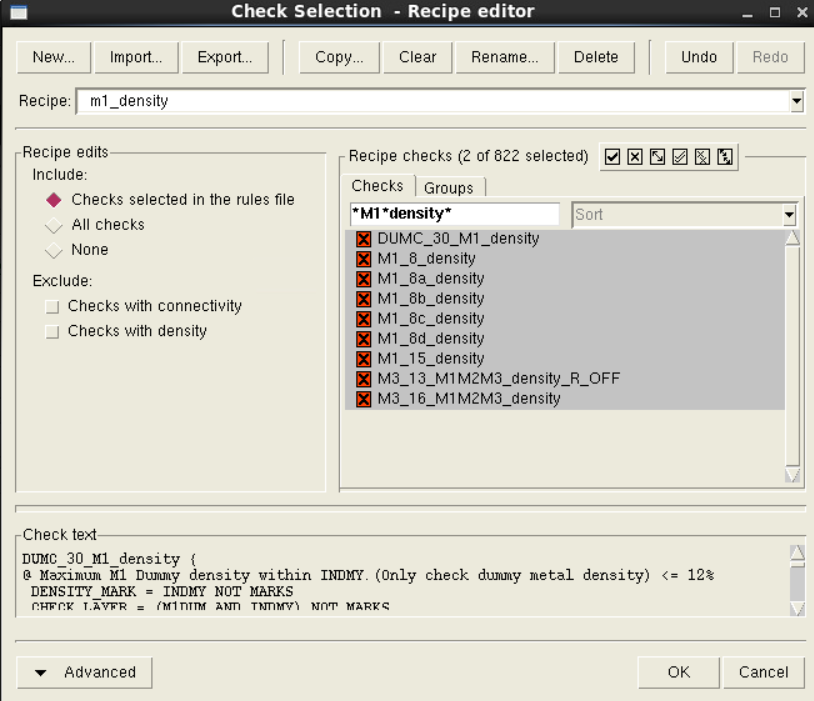

按照关键词，进行rule的过滤。

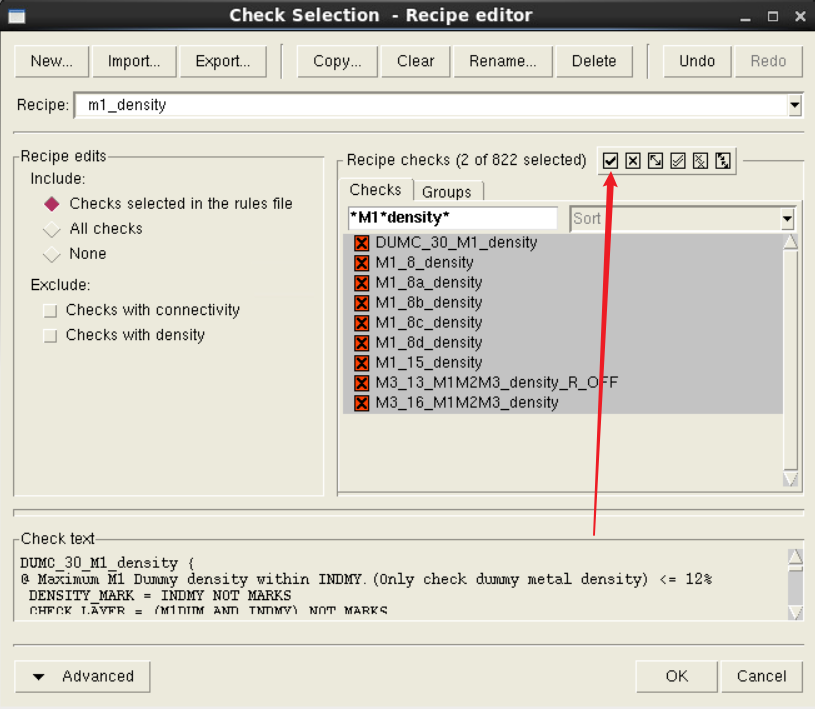

选中需要进行check的rule，点击下图中的按钮。
在点击“OK”
5

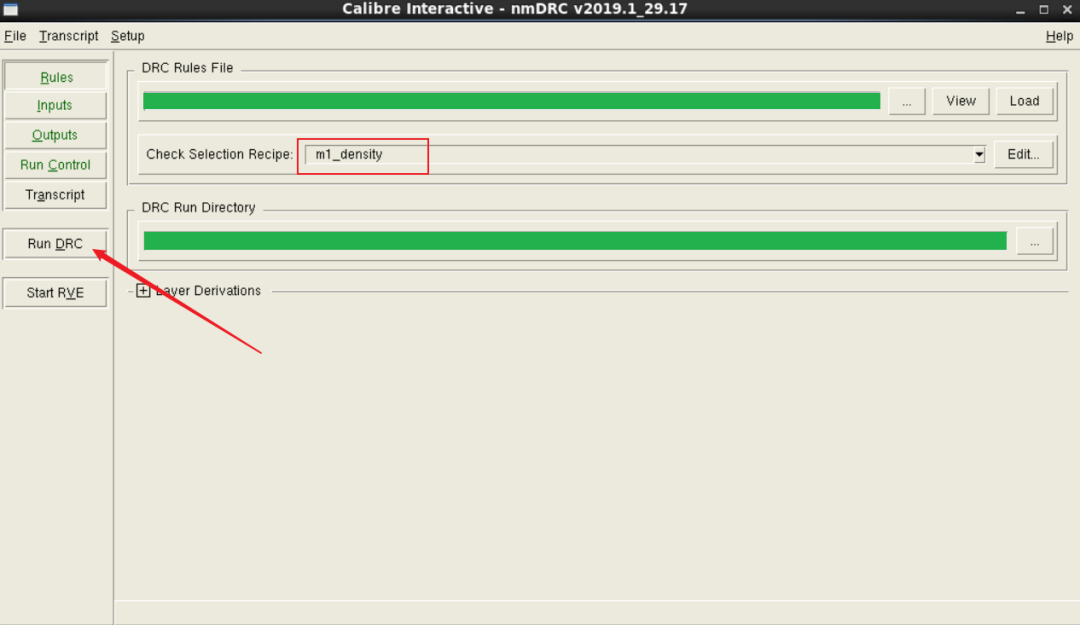

可以看到，recipe这一栏里，就是刚才创建的recipe。这时候，点击“Run DRC”，将会执行recipe中定义的drc rule。
end
是不是很简单。
白山头友情提示，如果本文对您有帮助，请转发。
