cv2 interpolate插值-align_corners

torch interpolate

torch.nn.functional.interpolate(input, size=None, scale_factor=None, mode='nearest', align_corners=None, recompute_scale_factor=None)

• input (Tensor)：输入数据
• size (int or Tuple[int] or Tuple[int, int] or Tuple[int, int, int])：输出数据的尺寸
• scale_factor (float or Tuple[float])：缩放因子
• mode (str)：采样算法
• align_corners (bool, optional)：几何上，我们认为输入和输出的像素是正方形，而不是点。如果设置为True，则输入和输出张量由其角像素的中心点对齐，从而保留角像素处的值。如果设置为False，则输入和输出张量由它们的角像素的角点对齐，插值使用边界外值的边值填充;当scale_factor保持不变时，使该操作独立于输入大小。仅当使用的算法为’linear’, ‘bilinear’, 'bilinear’or 'trilinear’时可以使用。默认设置为False

角像素：缩放后四个角的像素值

注意：

1. scale_factor与size只能设置一个。
2. 当设置scale_factor时，会对输出size下取整，比如输入[2, 2], scale_factor=2.1, 则输出size为[4.2, 4.2] = [4, 4]。
3. 当设置scale_factor时，再设置recompute_scale_factor时，会根据输出的实际大小重新计算一下scale_factor。
4. 用scale_factor不用size是因为scale_factor可以不写死大小，而size会固定输出大小，在处理多分辨率输入图像的时候会有问题。

input：输入Tensor。

size：插值后输出Tensor的空间维度的大小，这个spatial size就是去掉Batch，Channel，Depth维度后剩下的值。比如NCHW的spatial size是HW。

scale_factor(float 或者 Tuple[float])：spatial size的乘数，如果是tuple则必须匹配输入数据的大小。
mode(str)：上采样的模式，包含'nearest' | 'linear' | 'bilinear' | 'bicubic' | 'trilinear' | 'area'。 默认是 'nearest'。

align_corners(bool)：在几何上，我们将输入和输出的像素视为正方形而不是点。 如果设置为True，则输入和输出张量按其角像素的中心点对齐，保留角像素处的值。 如果设置为False，则输入和输出张量按其角像素的角点对齐，插值使用边缘值填充来处理边界外值，当scale_factor保持不变时，此操作与输入大小无关。 这仅在mode为 'linear' | 'bilinear' | 'bicubic' | 'trilinear'时有效。默认值是False。

recompute_scale_factor(bool)：重新计算用于插值计算的
scale_factor。 当 scale_factor 作为参数传递时，它用于计算 output_size。 如果 recompute_scale_factor 为 False 或未指定，则传入的 scale_factor 将用于插值计算。 否则，将根据用于插值计算的输出和输入大小计算新的 scale_factor（即，等价于显示传入output_size）。 请注意，当 scale_factor 是浮点数时，由于舍入和精度问题，重新计算的 scale_factor 可能与传入的不同。

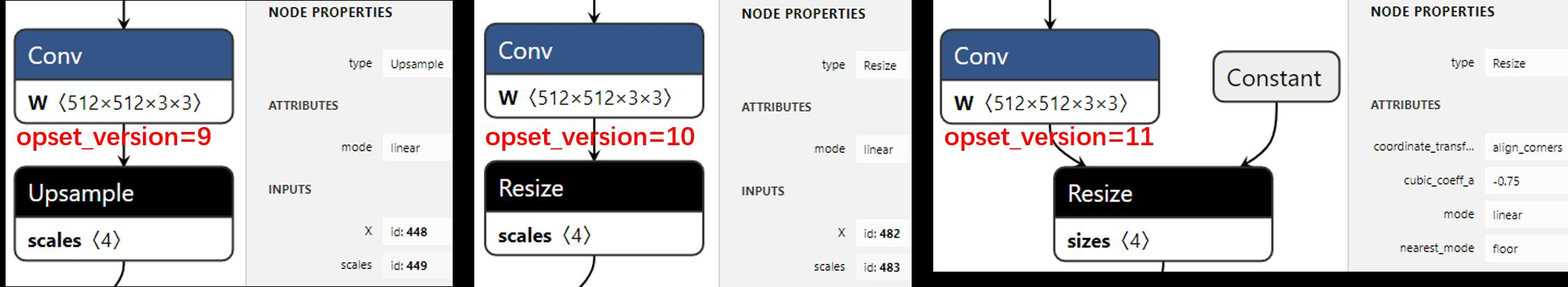

ops_version对导出onnx影响：

op9, op10是Unsample，而op11变成了Resize。

不同的ops_version对interpolate的支持程度：

align_corner的表现行为：

align_corner

如果设置为True，则输入和输出张量由其角像素的中心点对齐，从而保留角像素处的值。如果设置为False，则输入和输出张量由它们的角像素的角点对齐，插值使用边界外值的边值填充

• 当**align_corners = True**时，像素被视为网格的格子上的点,拐角处的像素对齐.可知是点之间是等间距的
• 当**align_corners = False**时, 像素被视为网格的交叉线上的点, 拐角处的点依然是原图像的拐角像素,但是差值的点间却按照上图的取法取,导致点与点之间是不等距的

opencv, PIL的align_corner为False， mxnet为True，而torch和tensorflow可以设置。

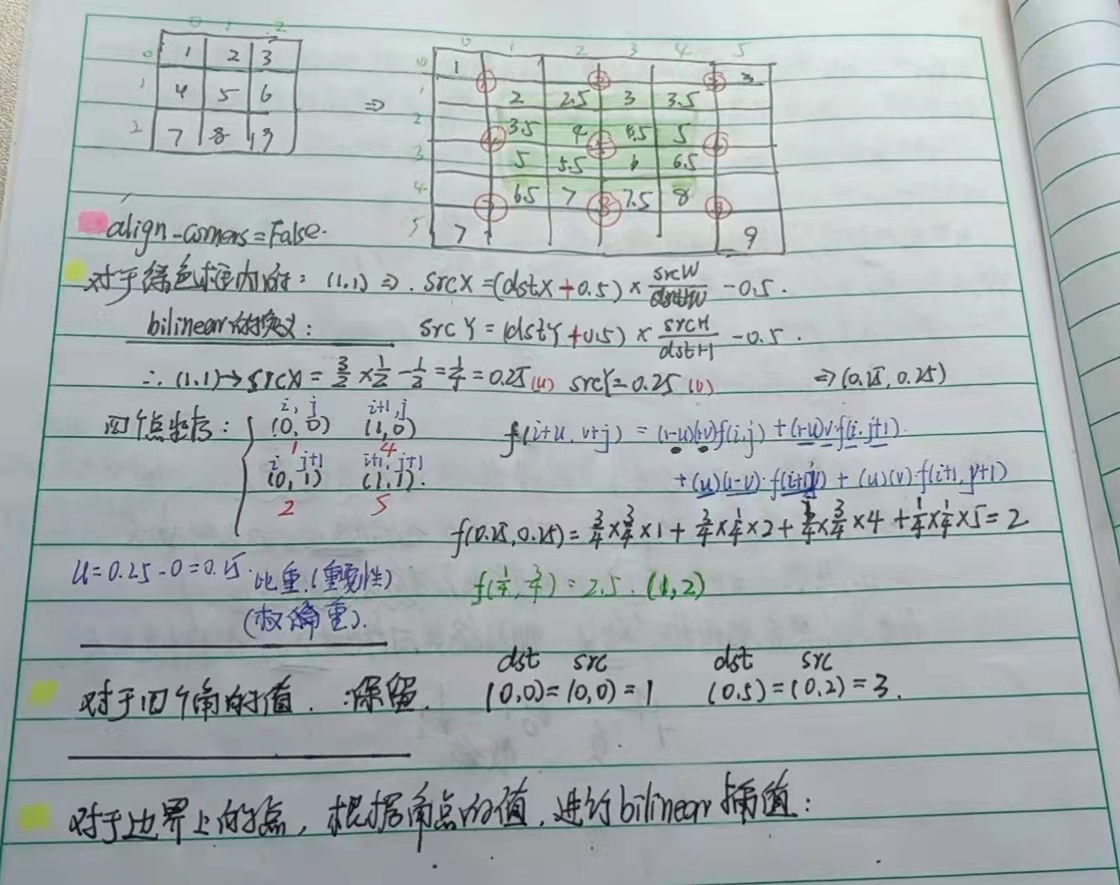

 首先介绍 align_corners=False，它是 pytorch 中 interpolate 的默认选项。这种设定下，我们认定像素值位于像素块的中心，如下图所示：(3*3)

 对它上采样两倍后，得到下图:(6*6)

首先观察绿色框内的像素，我们会发现它们严格遵守了 bilinear 的定义。而对于角上的四个点，其像素值保持了原图的值。边上的点（超出边界的点）则根据角点的值填充。所以，我们从全局来看，内部和边缘处采用了比较不同的规则。

# align_corners = False
# x_ori is the coordinate in original image
# x_up is the coordinate in the upsampled image
x_ori = (x_up + 0.5) / factor - 0.5

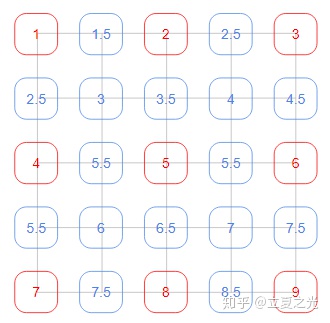

 接下来，我们看看 align_corners=True 情况下，用同样画法对上采样的可视化：(5*5)

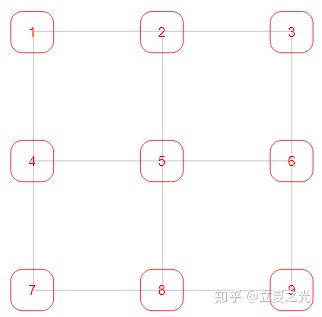

这里像素之间毫无对齐的美感，强迫症看到要爆炸。事实上，在 align_corners=True 的世界观下，上图的画法是错误的。在其世界观里，像素值位于网格上，如下图所示：

那么，把它上采样两倍后，我们会得到如下的结果：

1、align_corners 参数的实验（1*1-1*4）

import torch
import torch.nn as nn
import torch.nn.functional as F
s= [4.] # 由于函数需要浮点数,所以需要加点
s = torch.tensor(s).reshape(1, 1, 1, 1) # 自定义s的通道数和尺寸大小
print(s)
# tensor([[[[4.]]]])
x = F.interpolate(s, size=(1,4), mode='bilinear', align_corners=False)
print(x)
# tensor([[[[4., 4., 4., 4.]]]])

x = F.interpolate(s, size=(32,32), mode='bilinear', align_corners=False)
print(x)
#tensor([[[[4., 4., 4.,  ..., 4., 4., 4.],
#          [4., 4., 4.,  ..., 4., 4., 4.],
#          [4., 4., 4.,  ..., 4., 4., 4.],
#          ...,
#          [4., 4., 4.,  ..., 4., 4., 4.],
#          [4., 4., 4.,  ..., 4., 4., 4.],
#          [4., 4., 4.,  ..., 4., 4., 4.]]]])

2、align_corners 参数的实验（2*2-4*4）

import torch
import torch.nn as nn
import torch.nn.functional as F

a = [[1., 2.], [4., 5.]]
a = torch.tensor(a).reshape(1, 1, 2, 2)
x = F.interpolate(a, scale_factor=2, mode='bilinear', align_corners=True)
print(x)
#tensor([[[[1.0000, 1.3333, 1.6667, 2.0000],
#          [2.0000, 2.3333, 2.6667, 3.0000],
#          [3.0000, 3.3333, 3.6667, 4.0000],
#          [4.0000, 4.3333, 4.6667, 5.0000]]]]) # 等距
# 像素被视为网格的格子上的点,拐角处的像素对齐.可知是点之间是等间距的

y = F.interpolate(a, scale_factor=2, mode='bilinear', align_corners=False)
print(y)
#tensor([[[[1.0000, 1.2500, 1.7500, 2.0000],
#          [1.7500, 2.0000, 2.5000, 2.7500],
#          [3.2500, 3.5000, 4.0000, 4.2500],
#          [4.0000, 4.2500, 4.7500, 5.0000]]]])  # 不等距
#

3、align_corners 参数的实验（3*3-6*6）

import torch
import torch.nn as nn
import torch.nn.functional as F
a = [[1., 2., 3.], [4., 5., 6.], [7., 8., 9.]]
a = torch.tensor(a).reshape(1, 1, 3, 3)
print(a)
#tensor([[[[1., 2., 3.],
#          [4., 5., 6.],
#          [7., 8., 9.]]]])

#*************等价的写法**********#
r = torch.arange(1,10,dtype=torch.float32).view(1,1,3,3)
r
#tensor([[[[1., 2., 3.],
#          [4., 5., 6.],
#          [7., 8., 9.]]]])
#*********************************#

x = F.interpolate(a, scale_factor=2, mode='bilinear', align_corners=True)
print(x)
#tensor([[[[1.0000, 1.4000, 1.8000, 2.2000, 2.6000, 3.0000],
#          [2.2000, 2.6000, 3.0000, 3.4000, 3.8000, 4.2000],
#          [3.4000, 3.8000, 4.2000, 4.6000, 5.0000, 5.4000],
#          [4.6000, 5.0000, 5.4000, 5.8000, 6.2000, 6.6000],
#          [5.8000, 6.2000, 6.6000, 7.0000, 7.4000, 7.8000],
#          [7.0000, 7.4000, 7.8000, 8.2000, 8.6000, 9.0000]]]])  # 等距

y = F.interpolate(a, scale_factor=2, mode='bilinear', align_corners=False)
print(y)
#tensor([[[[1.0000, 1.2500, 1.7500, 2.2500, 2.7500, 3.0000],
#          [1.7500, 2.0000, 2.5000, 3.0000, 3.5000, 3.7500],
#          [3.2500, 3.5000, 4.0000, 4.5000, 5.0000, 5.2500],
#          [4.7500, 5.0000, 5.5000, 6.0000, 6.5000, 6.7500],
#          [6.2500, 6.5000, 7.0000, 7.5000, 8.0000, 8.2500],
#          [7.0000, 7.2500, 7.7500, 8.2500, 8.7500, 9.0000]]]])  # 不等距

 补充说明：

由于图像双线性插值只会用相邻的4个点，因此上述公式双线性插值的分母都是1。opencv中的源码如下，用了一些优化手段，比如用整数计算代替float（下面代码中的*2048就是变11位小数为整数，最后有两个连乘，因此>>22位），以及源图像和目标图像几何中心的对齐
- SrcX=(dstX+0.5)* (srcWidth/dstWidth) -0.5
- SrcY=(dstY+0.5) * (srcHeight/dstHeight)-0.5，

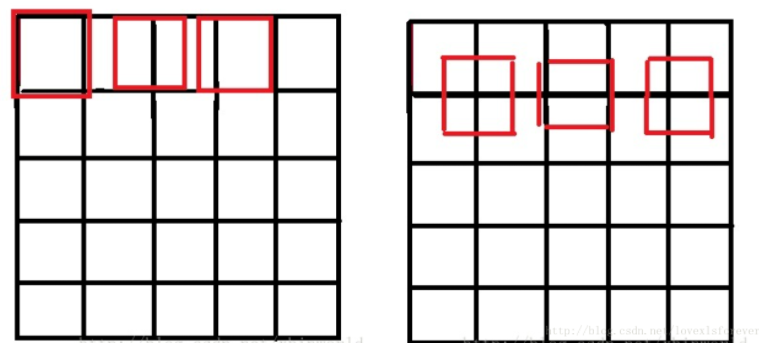

这个要重点说一下，源图像和目标图像的原点（0，0）均选择左上角，然后根据插值公式计算目标图像每点像素，假设你需要将一幅5x5的图像缩小成3x3，那么源图像和目标图像各个像素之间的对应关系如下。如果没有这个中心对齐，根据基本公式去算，就会得到左边这样的结果；而用了对齐，就会得到右边的结果：

 原本的插值公式：

（原本的）srcX=dstX*(srcW/dstW)  eg:srcX=0(5/3)=0

（中心对齐）srcX=(0+0.5)/(5/3)-0.5=1/3

中心点对齐的缩放在卷积网络结构设计中的注意事项

• OpenCV缩放图片是基于中心点对齐的，
• Pytorch中 mode=‘bilinear’, align_corners=False 与OpenCV中的保持一致，
• Pytorch中 mode=‘bilinear’, align_corners=True 与TensorFlow中的align_corners=True的条件下保持一致。

tensorFlow的resize_bilinear并未中心对齐，坐标计算方式为

align_corners=False：

srcX=dstX* (srcWidth/dstWidth) ,
srcY = dstY * (srcHeight/dstHeight)

align_corners=True：

srcX=dstX* (srcWidth-1/dstWidth-1) ,
srcY = dstY * (srcHeight-1/dstHeight-1)
