概述

总线的操作时序和操作方式

操作时序（timing）：各信号有效的先后顺序及配合关系

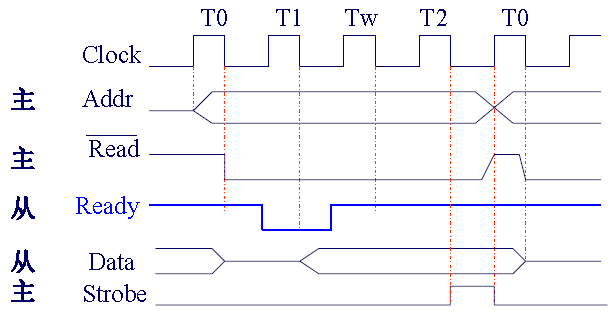

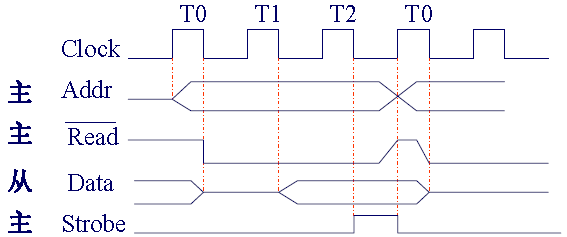

(1) 同步方式
•发送、接收双方统一步调，具备统一的时钟信号。
•完全由同步时钟确定收发时刻，没有应答信号。
•例：总线的读操作

(2) 异步方式
•发送、接收双方根据自身的工作速度来确定总线传送的步调
•没有统一的时钟信号，有主同步MSYN和从同步SSYN

•MSYN上升沿：主设备启动输入
•SSYN上升沿：从设备已将数据准备好;
•MSYN下降沿：主设备已将数据取走;
•SSYN下降沿：从设备让出数据总线
•特点：各设备以自身需要的速度工作，时间利用率高。

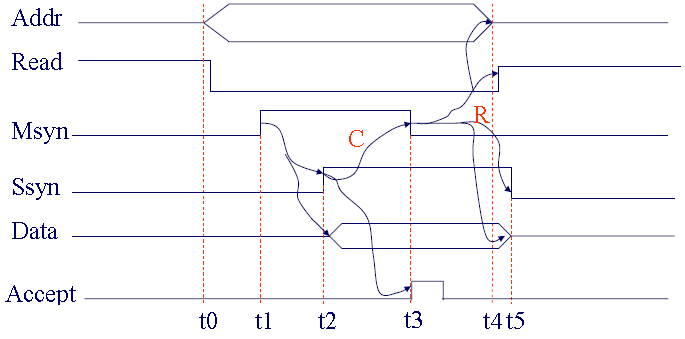

事件C: Ssyn↑→Msyn↓
事件R: Msyn↓ → Ssyn ↓
全互锁：有C且有R
半互锁：或有C、或有R

(3) 准同步方式
在完全同步方式中加一点异步的手段。
有同步时钟，也有应答信号线。同步地采样应答信号

总线操作方式

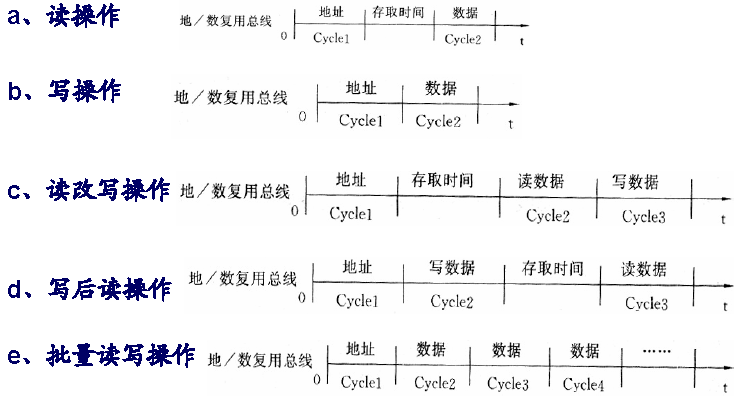

微机系统各部件之间的信息交换是通过总线操作周期完成的，一个总线周期通常分为以下四个阶段。
　　① 总线请求和仲裁阶段：当有多个模块提出总线请求时，必须由仲裁机构仲裁，确定将总线的使用权分配给哪个模块。
　　② 寻址阶段：取得总线使用权的模块，经总线发出本次要访问的存储器或I/O端口的地址和有关命令。
　　③ 传送数据阶段：主模块（指取得总线控制权的模块）与其他模块之间进行数据的传送。
　　④ 结束阶段：主模块将有关信息从总线上撤除，主模块交出对总线的控制权。
