概述

准备工作

STM32 标准外设库文件下载 STM32F10x_StdPeriph_Lib （STM官网）
安装 MDK4 或 MDK 5 （ARM官网）

下载链接请参考我写的这篇， Keil MDK4及MDK5的下载及破解 STM32F10x 标准外设库的下载.

标准外设库文件解读

文件 STM32F10x_StdPeriph_Lib 里包含CMSIS和STM32F10x_StdPeriph_Driver文件夹
/*--------CMSIS和STM32F10x_StdPeriph_Driver文件夹结构和主要文件的作用-------------*/
CMSIS（STM32内部ARM核相关内容）
		CM3（Cortex-M3）
			CoreSupport  （内核相关的一些设置的寄存器集合及其封装）
			DeviceSupport
				ST
					STM32F10x
							startup（起始文件）
							stm32f10x.h
							system_stm32f10x.c
							system_stm32f10x.h
STM32F10x_StdPeriph_Driver（外设驱动）
		inc（include，头文件，.h）
		src（source，源文件, .c）
/*-------------------------------------------------------------------------------------------*/

步骤

在工程模板文件夹下创建user，project，out，list以及库文件CMSIS， STM32F10x_StdPeriph_Driver这6个文件夹；
从库文件的工程模板里将stm32f10x_it.h ，stm32f10x_it.c，stm32f10x_conf.h，main.c 拷贝入user文件夹；
在Keil MDK软件中创建new project，定位到步骤1自定义的工程模板文件夹的project，创建工程名；
选择开发板芯片型号（以STM32F103C8为例，如果以后更换芯片型号需要重新创建工程模板），弹框提示：Copy STM32 Starup Code to Project Folder and Add File to Project? 这里选择NO，因为后续会手动添加工程所需的文件；
点击file extensions，在Project Targets下，确定工程名（Project），在Groups下，创建包含Starup，CMSIS，StdPeriph_Driver，user这4个组名；

5.1 在Files里添加对应Groups下的.c文件和.s文件：

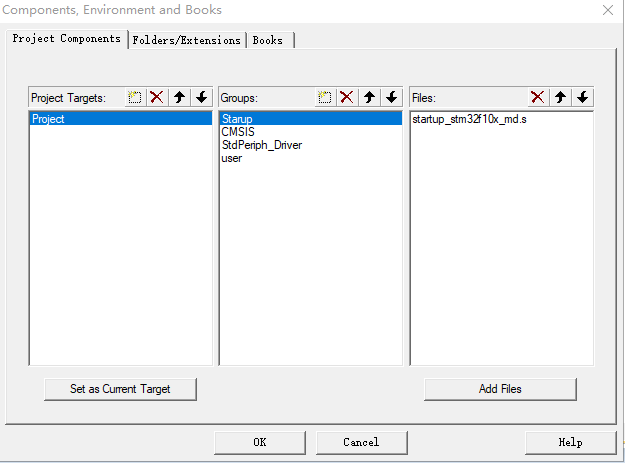

starup: 从库文件CMSISCM3DeviceSupportSTSTM32F10xstartuparm里添加startup_stm32f10x_md.s起始文件

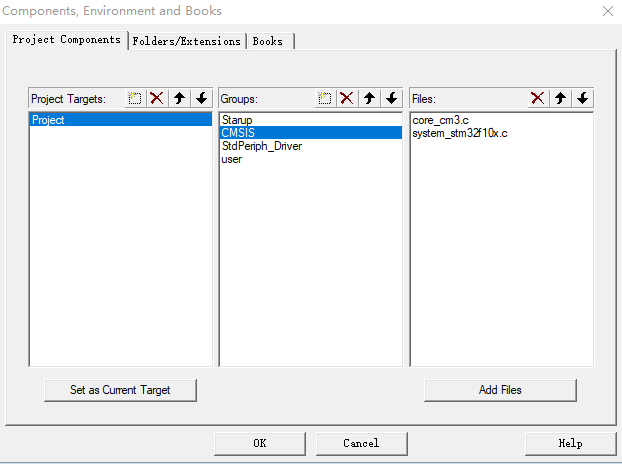

CMSIS：
从库文件CMSISCM3CoreSupport里添加core_cm3.c
从库文件CMSISCM3DeviceSupportSTSTM32F10x里添加system_stm32f10x.c

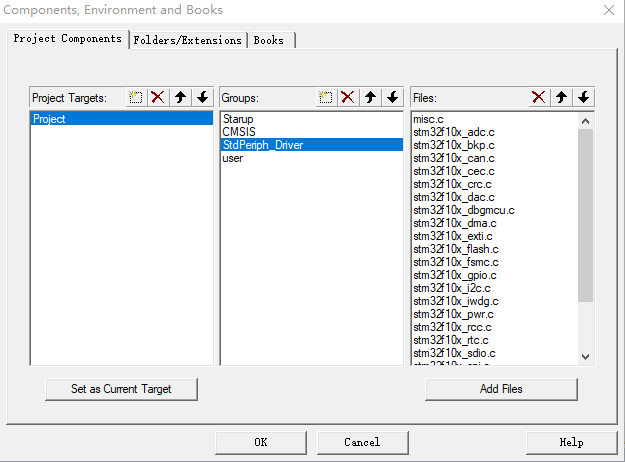

StdPeriph_Driver: STM32F10x_StdPeriph_Driversrc下的所有源文件

user: 从工程模板文件夹里选择stm32f10x_it.c 和 main.c

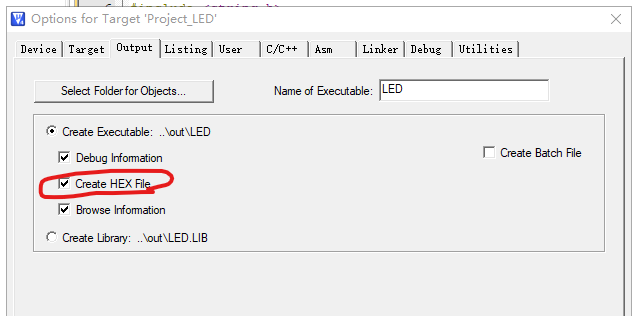

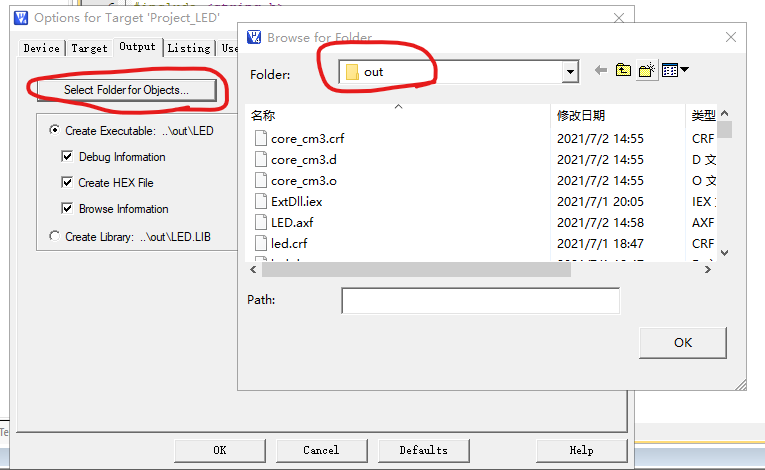

在option窗口，Output里勾选Create HEX File, 在Select Folder for Objects里添加编译出来的可执行文件的输出路径：out

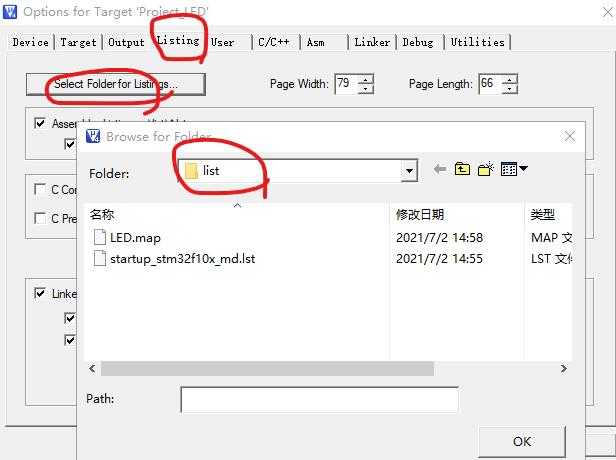

在option窗口，Listing里Select Folder forListings，添加路径list (将产生的其他文件放到这个文件夹里，使其不污染整个文件)

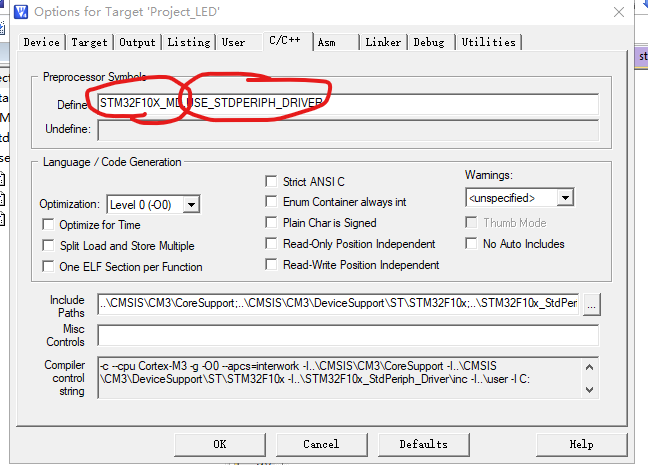

在option窗口>>C/C++>> Preprocessor Symbols>>Define里添加STM32F10X_MD （这个根据所使用芯片的型号确定，在stm32f10x.h里有相关说明）
或者在头文件stm32f10x.h里，根据所使用的开发板芯片型号，解开注释 /* #define STM32F10X_MD */
在option窗口>>C/C++>> Preprocessor Symbols>>Define里添加USE_STDPERIPH_DRIVER
或者：在头文件stm32f10x.h里，解开注释/* #define USE_STDPERIPH_DRIVER*/
// 在option窗口>>C/C++>> Preprocessor Symbols>>Define里添加USE_FULL_ASSERT
或者：在头文件stm32f10x.h里，设置。

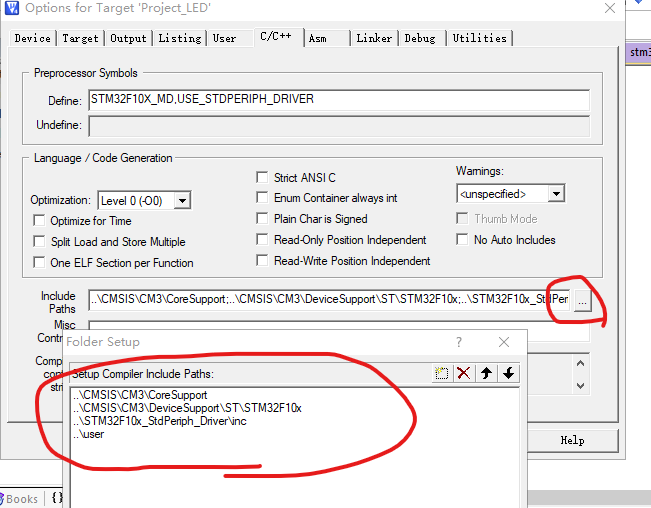

在option窗口 >> C/C++ >> Include Paths中添加（.h文件）

CMSISCM3CoreSupport
CMSISCM3DeviceSupportSTSTM32F10x
STM32F10x_StdPeriph_Driverinc
user

检查开发板的外部高速晶振External High Speed oscillator (HSE)是否为8M，若不是，在头文件stm32f10x.h里进行修改
//检查一下，一定要包含stm32f10x.h，因为stm32f10x.h包含stm32f10x_conf.h，stm32f10x_conf.h又包含所有外设驱动的头文件，例如"stm32f10x_usart.h" “stm32f10x_rcc.h”

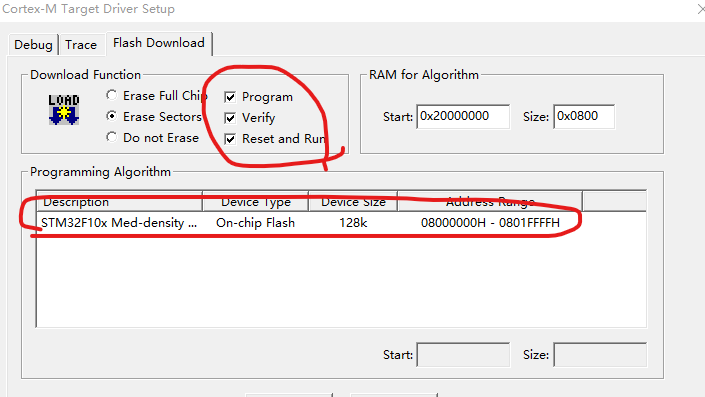

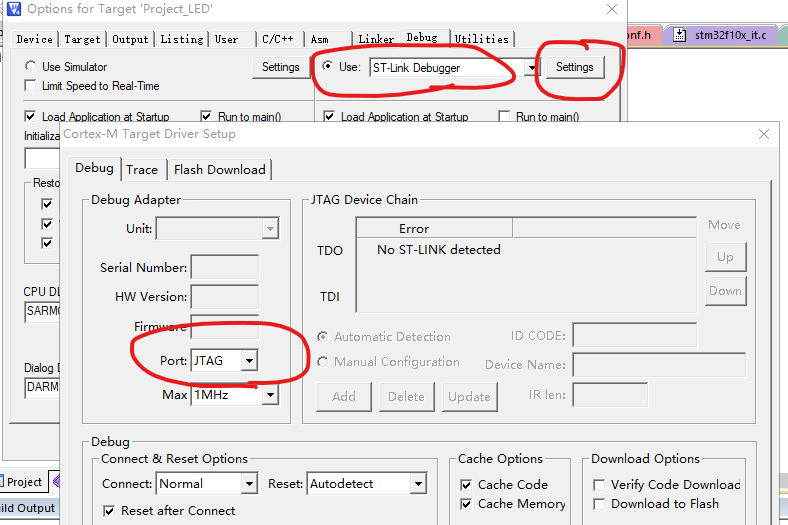

在Debug里，使用右侧的调试器ST-Link Debugger，在 Settings里的Debug页设置Port：JTAG，Settings里的Flash Download页勾选 Program，Verify，Reset and Run；Programming Algorithm里选择芯片相应的Flash容量

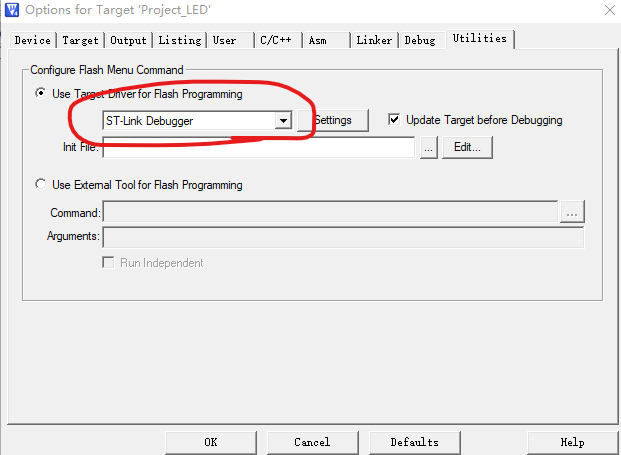

在Utilities里，Use Target Driver for Flash Programming>>选择ST-LINK Debugger, Settings里的Flash Download页勾选 Program，Verify，Reset and Run；Programming Algorithm里选择芯片相应的Flash容量
