概述

极客时间《计算机组成原理》的笔记

为什么我们需要程序栈？

简单调用了函数的c语言例子以及对应的汇编如下


int static add(int a, int b)
{
   0:   55                      push   rbp
   1:   48 89 e5                mov    rbp,rsp
   4:   89 7d fc                mov    DWORD PTR [rbp-0x4],edi
   7:   89 75 f8                mov    DWORD PTR [rbp-0x8],esi
    return a+b;
   a:   8b 55 fc                mov    edx,DWORD PTR [rbp-0x4]
   d:   8b 45 f8                mov    eax,DWORD PTR [rbp-0x8]
  10:   01 d0                   add    eax,edx
}
  12:   5d                      pop    rbp
  13:   c3                      ret
0000000000000014 <main>:
int main()
{
  14:   55                      push   rbp
  15:   48 89 e5                mov    rbp,rsp
  18:   48 83 ec 10             sub    rsp,0x10
    int x = 5;
  1c:   c7 45 fc 05 00 00 00    mov    DWORD PTR [rbp-0x4],0x5
    int y = 10;
  23:   c7 45 f8 0a 00 00 00    mov    DWORD PTR [rbp-0x8],0xa
    int u = add(x, y);
  2a:   8b 55 f8                mov    edx,DWORD PTR [rbp-0x8]
  2d:   8b 45 fc                mov    eax,DWORD PTR [rbp-0x4]
  30:   89 d6                   mov    esi,edx
  32:   89 c7                   mov    edi,eax
  34:   e8 c7 ff ff ff          call   0 <add>     // ------》 调用了call
  39:   89 45 f4                mov    DWORD PTR [rbp-0xc],eax
  3c:   b8 00 00 00 00          mov    eax,0x0
}
  41:   c9                      leave
  42:   c3                      ret

上一讲我们讲到 if…else 和 for/while 的汇编层面的实现是通过jump指令+地址跳转，而函数不同点在于调用了call指令+地址（34行）。这两个跳转有个区别，if…else 和 for/while 的跳转，是跳转走了就不再回来了，就在跳转后的新地址开始顺序地执行指令。而函数调用的跳转，在对应函数的指令执行完了之后，还要再回到函数调用的地方，继续执行 call 之后的指令。

在这里就需要引入程序栈了。我们知道cpu一般是顺序执行指令，除非遇到了跳转，而我们调用函数后需要回到原来的地方继续执行剩下的代码。因此我们需要存储接下来要跳转回来执行的指令地址。在多层函数调用里，简单只记录一个地址也是不够的。我们在调用函数 A 之后，A 还可以调用函数 B，B 还能调用函数 C。这一层又一层的调用并没有数量上的限制。在所有函数调用返回之前，每一次调用的返回地址都要记录下来，但是我们 CPU 里的寄存器数量并不多。(就是不能用cpu寄存器来存储需要记录的地址，因为多层调用函数的场景下寄存器数量不足)

最终，计算机科学家们想到了一个比单独记录跳转回来的地址更完善的办法。我们在内存里面开辟一段空间，用栈这个后进先出（LIFO，Last In First Out）的数据结构。

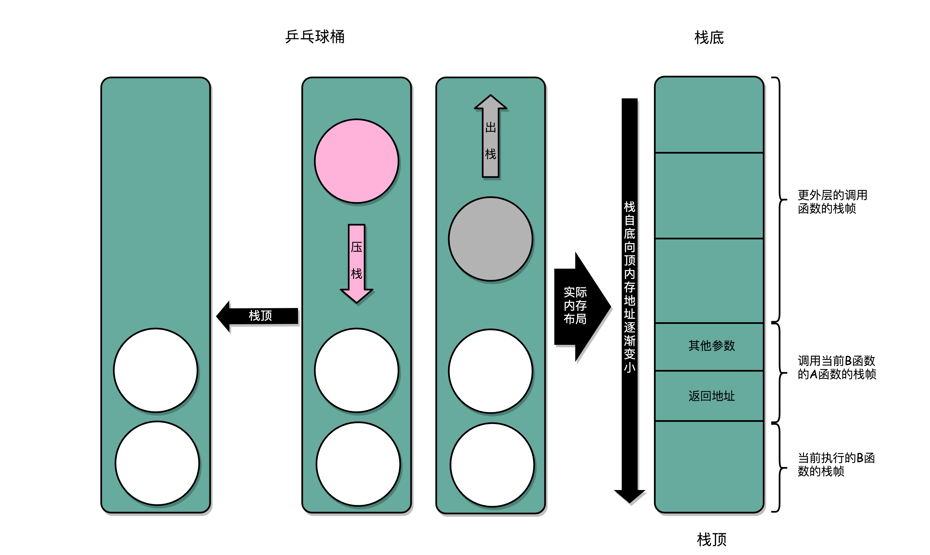

实际的程序栈布局是从上往下增长的，符合计算机的存储规律。栈底存放着最先入栈的栈帧，栈顶存放着最先出栈的栈帧。栈帧不仅有函数调用完成后的返回地址，比如函数 A 在调用 B 的时候，需要传输一些参数数据，这些参数数据在寄存器不够用的时候也会被压入栈中。整个函数 A 所占用的所有内存空间，就是函数 A 的栈帧（Stack Frame）。

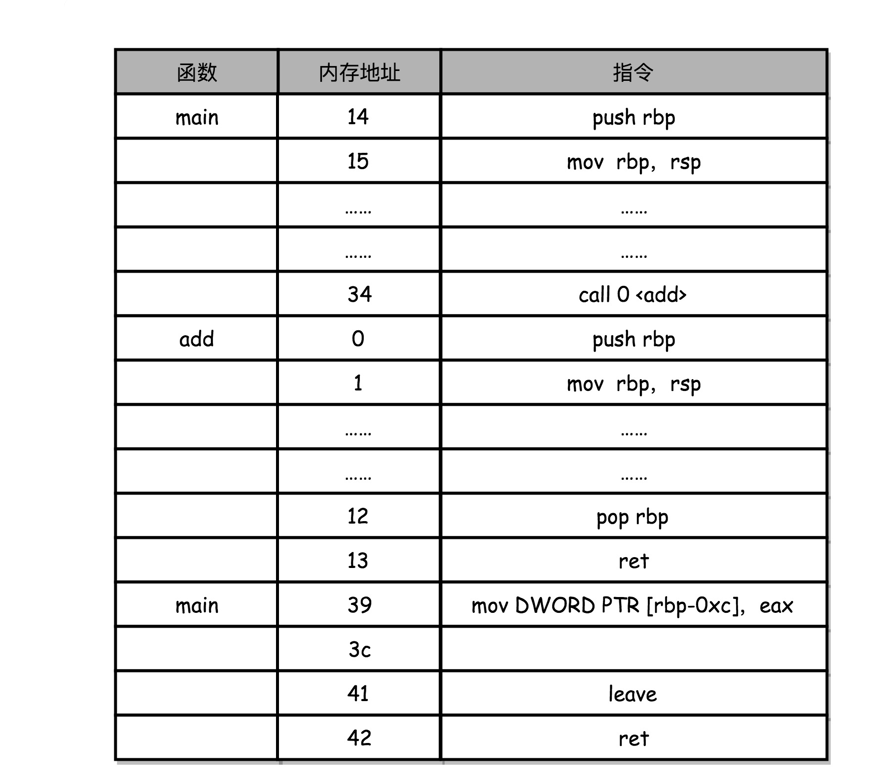

对应上面函数 add 的汇编代码，我们来看一下实际底层执行的整个流程

main 函数调用 add 函数时，add 函数入口在 0～1 行，add 函数结束之后在 12～13 行。我们在调用第 34 行的 call 指令时，会把当前的 PC 寄存器里的下一条指令的地址压栈，保留函数调用结束后要执行的指令地址。

而 add 函数的第 0 行，push rbp 这个指令，就是在进行压栈。这里的 rbp 又叫栈帧指针（Frame Pointer），是一个存放了当前栈帧位置的寄存器。push rbp 就把之前调用函数，也就是 main 函数的栈帧的栈底地址，压到栈顶。

接着，第 1 行的一条命令 mov rbp, rsp 里，则是把 rsp 这个栈指针（Stack Pointer）的值复制到 rbp 里，而 rsp 始终会指向栈顶。这个命令意味着，rbp 这个栈帧指针指向的地址，变成当前最新的栈顶，也就是 add 函数的栈帧的栈底地址了。

（这两步其实就是把main的栈帧入栈然后再把rsp这个永远指向最新栈帧的指针值赋给rsp，这样call跳转的时候，rsp自动更新为当前跳转后函数的栈帧指针，rsp可以记录下跳转前上一个的栈帧指针，再进行入栈等操作）

而在函数 add 执行完成之后，又会分别调用第 12 行的 pop rbp 来将当前的栈顶出栈，这部分操作维护好了我们整个栈帧。然后，我们可以调用第 13 行的 ret 指令，这时候同时要把 call 调用的时候压入的 PC 寄存器里的下一条指令出栈，更新到 PC 寄存器中，将程序的控制权返回到出栈后的栈顶。指令地址本身的压栈和出栈是在 call 和 ret 的部分进行的。

总结而言，通过加入了程序栈，我们相当于在指令跳转的过程种，加入了一个“记忆”的功能，能在跳转去运行新的指令之后，再回到跳出去的位置，能够实现更加丰富和灵活的指令执行流程。这个也为我们在程序开发的过程中，提供了“函数”这样一个抽象，使得我们在软件开发的过程中，可以复用代码和指令，而不是只能简单粗暴地复制、粘贴代码和指令。

如何构造一个 stack overflow？

通过引入栈，我们可以看到，无论有多少层的函数调用，或者在函数 A 里调用函数 B，再在函数 B 里调用 A，这样的递归调用，我们都只需要通过维持 rbp 和 rsp，这两个维护栈顶所在地址的寄存器，就能管理好不同函数之间的跳转。不过，栈的大小也是有限的。如果函数调用层数太多，我们往栈里压入它存不下的内容，程序在执行的过程中就会遇到栈溢出的错误，这就是“stack overflow”。

利用函数内联进行性能优化

把一个实际调用的函数产生的指令，直接插入到对应的位置，来替换对应的函数调用指令。这就是一个常见的编译器进行自动优化的场景，我们通常叫函数内联（Inline）。不过内联并不是没有代价，内联意味着，我们把可以复用的程序指令在调用它的地方完全展开了。如果一个函数在很多地方都被调用了，那么就会展开很多次，整个程序占用的空间就会变大了。
