1.2 ADC
ADC原理和F28335的ADC

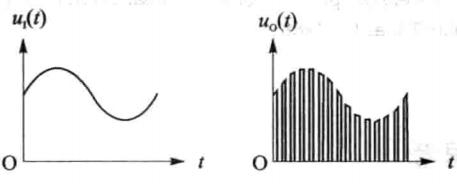

AD 转换器（ADC）将模拟量转换为数字量通常要经过4 个步骤：采样、保持、量化和编码。所谓采样即是将一个时间上连续变化的模拟量转换为时间上离散变化的模拟量。如下图所示：
将采样结果存储起来，直到下次采样，这个过程叫做保持。一般采样器和保持电路一起总称为采样保持电路。将采样电平归化为与之接近的离散数字电平，这个过程叫做量化。将量化后的结果按照一定数制形式表示就是编码。
F28335 片内集成的ADC 转换模块的核心资源是一个12 位的模数转换器，这个精度已经能够满足大多数测量需要，如果需要用到更高精度的AD，比如16 位或者24 位的，就需要外扩高精度的AD 芯片。
F28335 ADC 转换模块具有16 个通道，由2 个独立的8 通道模块组成，这两个独立的8 通道模块也可以级联成一个16 通道模块。尽管AD 转换器中有多个输入通道和两个序列发生器，但只有一个转换器。
F28335 的 ADC 主要有以下特点：
1. 12 位模数转换
2. 2 个采样保持器（S/H）
3. 同时或顺序采样
4. 模拟电压输入范围0-3V，如果过大可以使用信号调理电路
5. ADC 转换时钟频率最高可配置为25MHz，采样带宽12.5MHz
6. 16 通道模拟输入
