概述

为了搭建F_16的相关模型，在学习使用simulink的过程中。对demux与bus selector这两个模块进项了使用，但是在使用刚开始不熟悉，现在便将使用过程存在的问题陈列如下：

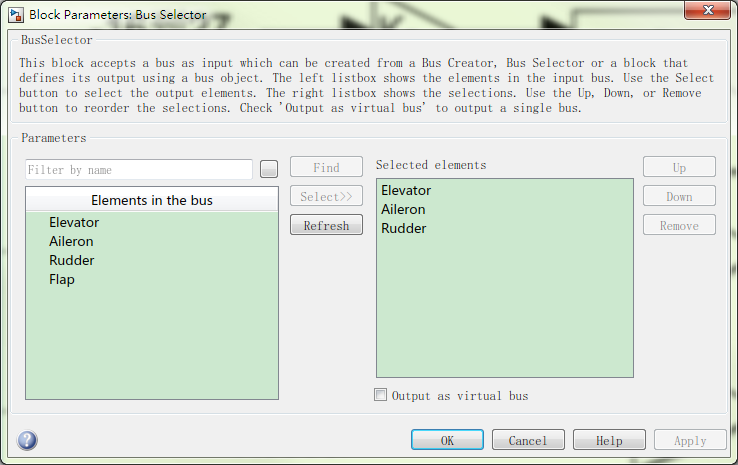

此模块在使用时必须先连接输入端，才会出现如下所示的Elements in the bus，否则Elements in the bus将会是一片空白(就因为这个简单的问题害我想了好几天，然后才发现这个模块的用法)。在这里插入图片描述

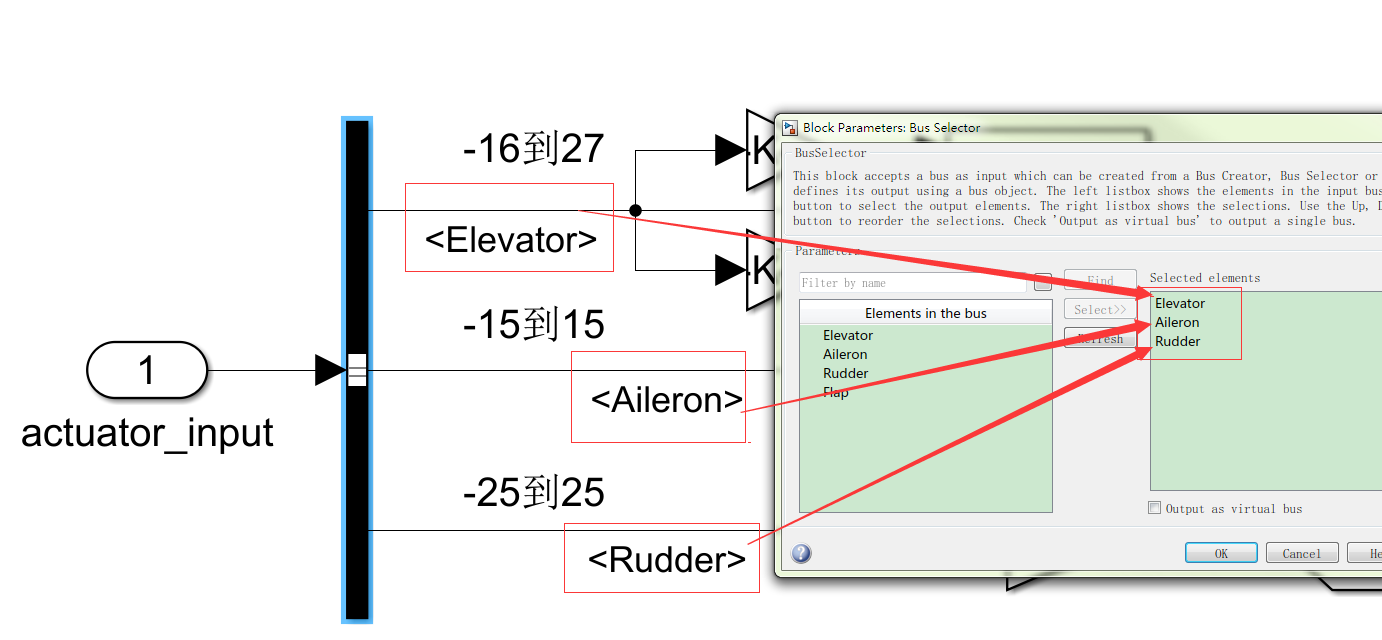

对照自己所需要的元素，对Selected elements中的元素进行选择(Select)，删除(Remove)，上下交换顺序(Up Down)等操作，在此处需要注意的是选择的顺序就是输出端的顺序,在输出端上的标签是自动生成的。
下面我们说说demux这个部分：
在这里插入图片描述

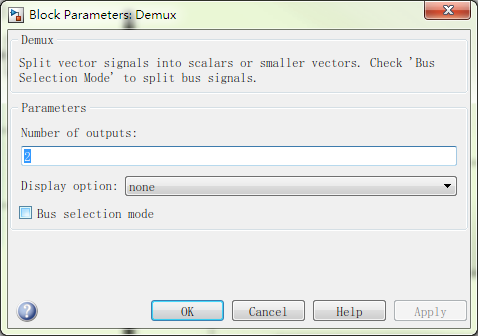

该部分的使用就比较简单，该组件是按照顺序输出，并且输出的个数需要自己进行改变，默认值是2；
在这里插入图片描述

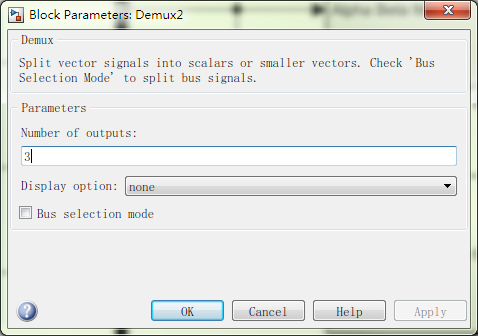

如果按照自己的更改，下来将会变换成：

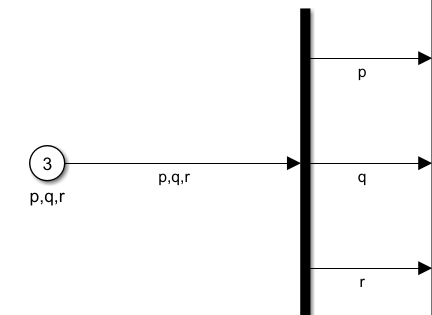

注意此处输出上的标签(如图上的p,q,r)需要自己更改，此时输入中元素的个数与输出线路是相等的；

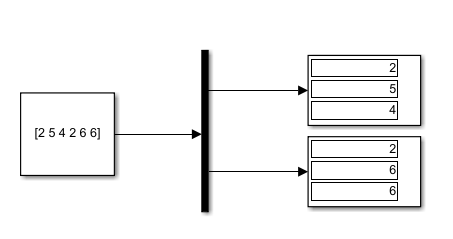

为了深入探究，我进行了小范围的测试，当‘输出个数＜输入个数’时便会自动分组：在这里插入图片描述

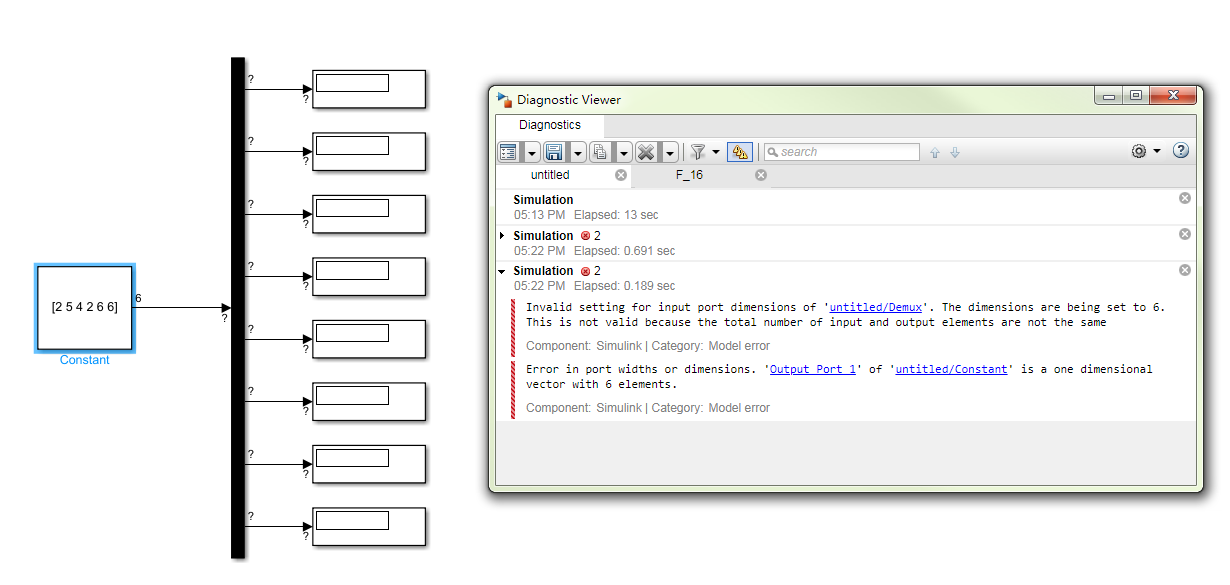

当‘输出个数＞输入个数’时便会报错，如下所示：
