在simulink的使用过程中，经常会碰到bug，这也不可避免地需要我们掌握debug的能力。

以下以matlab2019b为例：

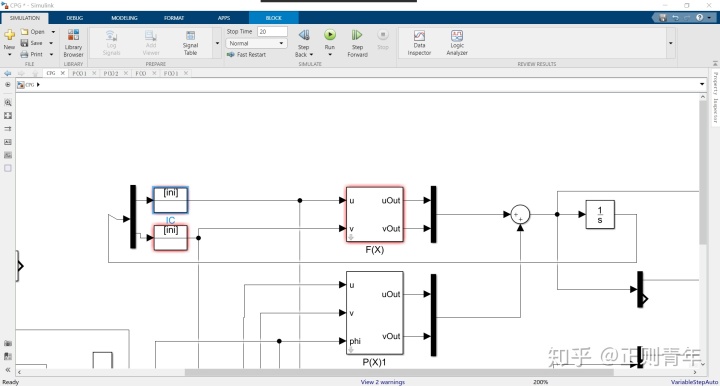

以下是2019b版simulink的一次编辑环境截图：

编辑界面

simulink中报错一般有两类提示：

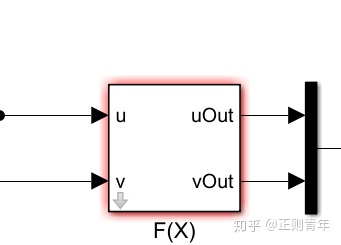

直接在编辑环境中的提示，存在问题的block（模块）会镶红边，也就是上图中F(x)模块，此类可认为是静态问题。一般此类错误多是模块参数填写缺失、模块输入数据类型错误等。

模型报错

2. 第二类则是Diagnostic Viewer中显示的错误，当运行程序时，会弹出Diagnostic Viewer提示模型中存在的问题和错误：

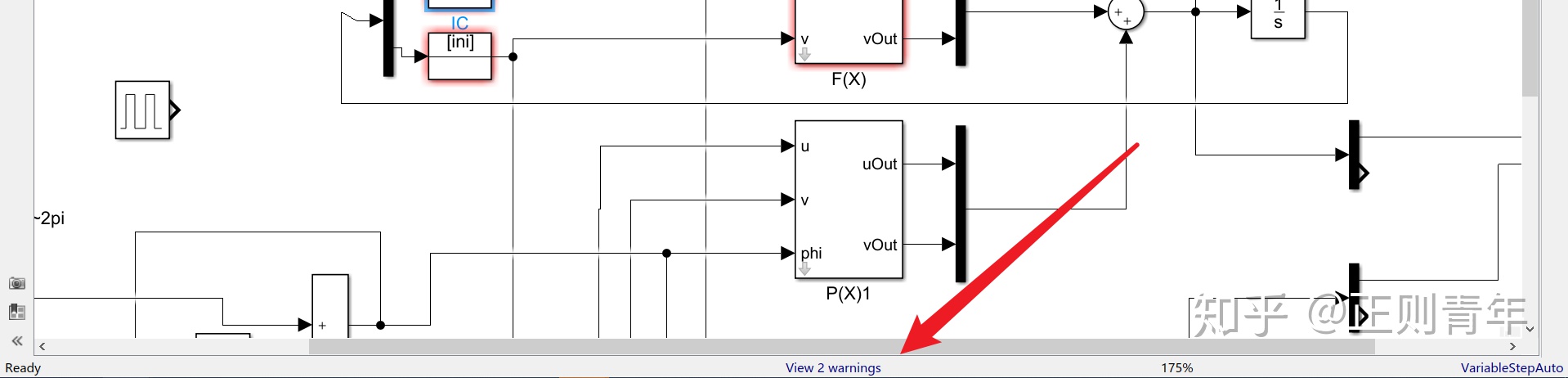

一般打开此窗口的方法，点击simulink状态栏中部：

大部分的error（错误）和warning（警告）都会在这里显示。

simulink中主要的调试工具就是单步调试（step forward）：

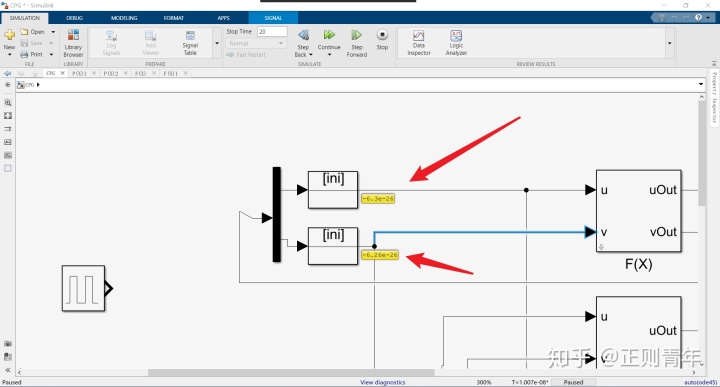

这可以让我们在每一个小时间步暂停。当暂停时，如果我们单击信号流（模块间的连接线），可以显示当前流中信号的值：

由此我们就能看见系统中数值变化的细节，能更好的去观察发散发生的原因
