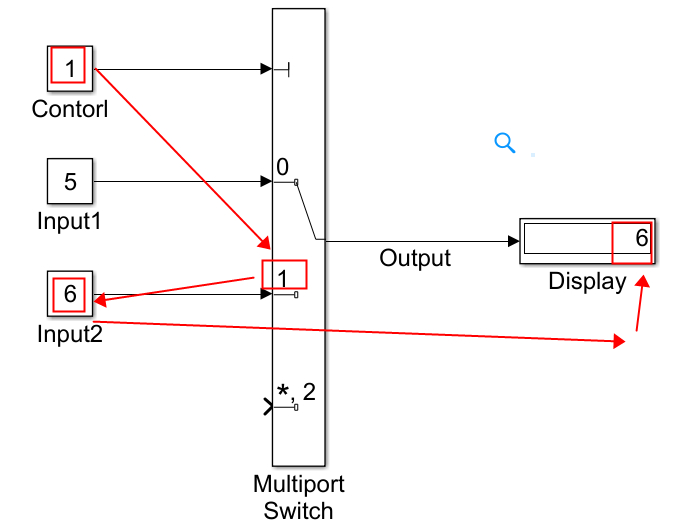

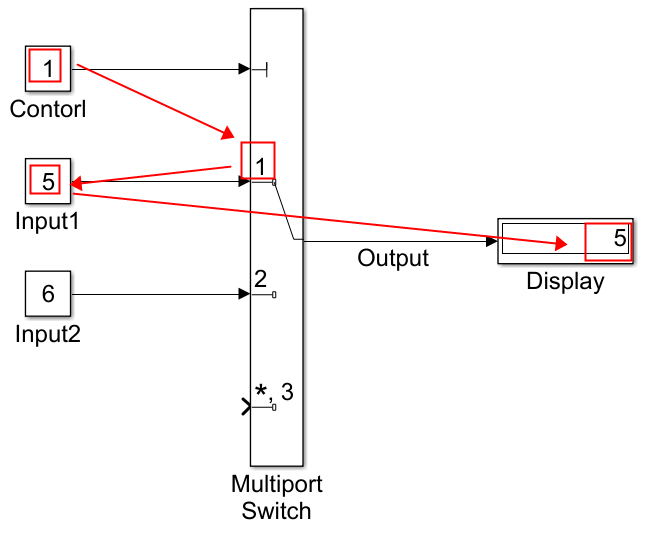

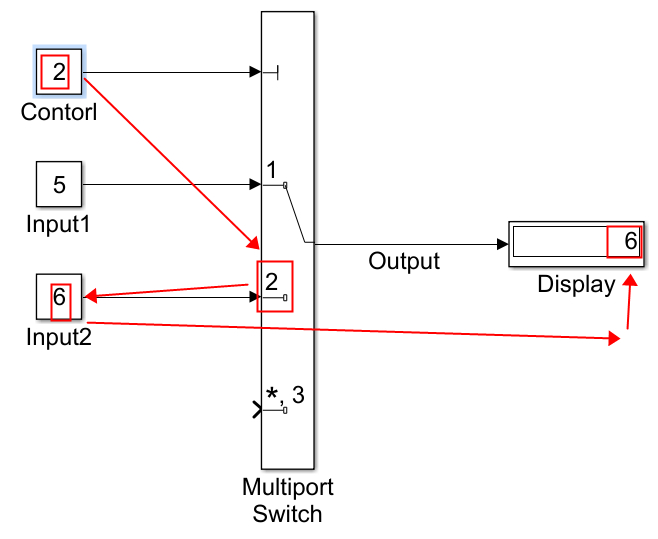

对于Simulink中Multi-Port Switch模块的使用方法，通过以下几张图就可以直观的反映出用途。首先，左侧是控制端和输入端，右侧是输出端。当控制端数字序号 = 输入端口序号时，那么输出值 = 对应输入端的值。输入端口3不输入值时，默认为0。

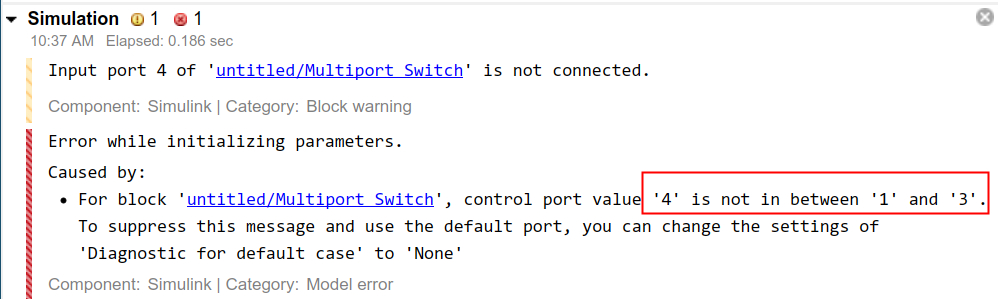

当控制端数字序号 > 输入端口序号时，那么输出值不显示，且报错控制端数字序号超出1-3的范围。且告诉你若想使用默认端口值，那么可以将'Diagnostic for default case' 中的'error'改为 ' None'。

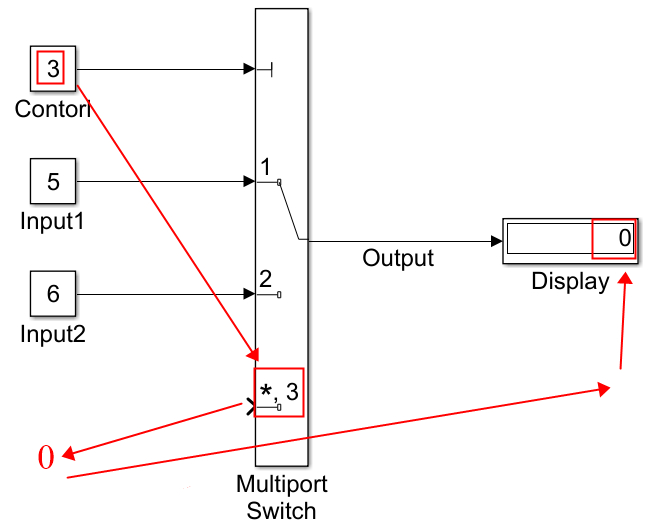

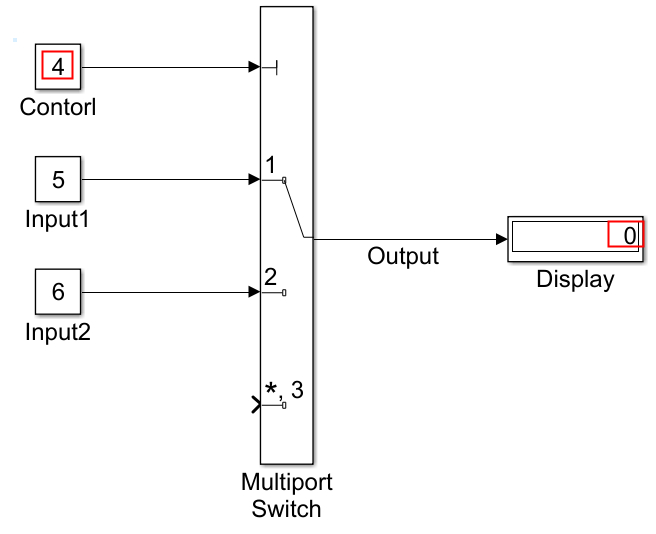

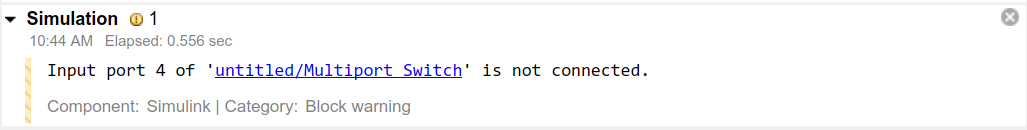

将 'Diagnostic for default case' 中的 'error' 改为 ' None' 后，当控制端数字序号 > 输入端序号时，此时输出默认端口3的默认值0，但仍会出现警告。

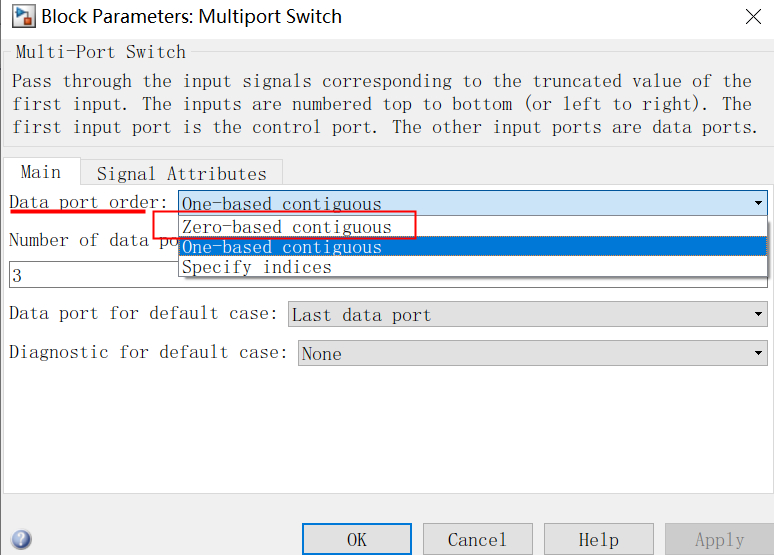

若想将Multi-Port Switch的输入端序号改为从0开始，可在'Data port order'中将'One-based contiguous'改为'Zero-based contiguous' 。此时用法同上，控制端数字序号 = 输入端序号时，输出值 = 对应输入端的值。
