概述

当通过simulink建模时，如果模型比较复杂，如涉及到信号对象、参数对象、枚举量、常量等多种数据格式时，通过数据字典统一管理会非常方便。在第一次建立数据字典后，直接运行模型会出现如下报错：
The model uses enumerated type ‘***’ defined in add_define.sldd, but the model is not linked to that dictionary.
数据字典需要关联到模型中才能正常工作，在matlab2020b版本的simulink中需要通过一下步骤完成关联。

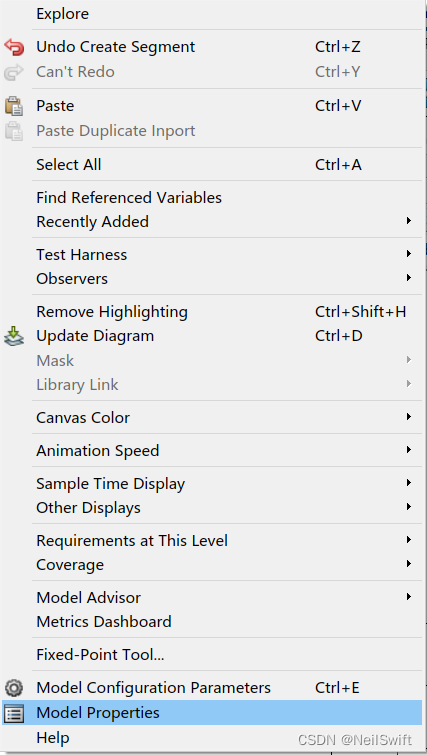

1、在模型中右键，选择“Model Properties”
请添加图片描述

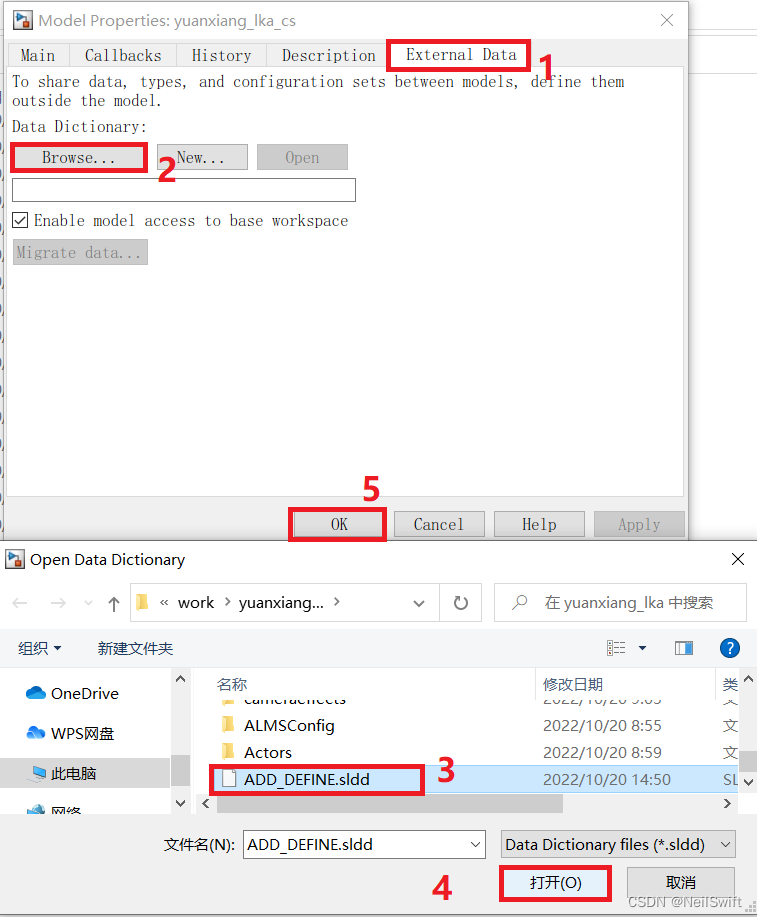

2、在弹出的“Model Properties”对话窗中依次选择"External Data" -> “Browse” -> 选中预先准备好的sldd字典文件 -> “打开” ->“OK”
