1. 什么是 MaixPy

MaixPy 是将 Micropython 移植到 K210（一款64位双核带硬件FPU和卷积加速器的 RISC-V CPU, ）的一个项目，支持 MCU 常规操作，更集成了机器视觉和麦克风阵列，以快速开发具有极低成本和体积实用的 AIOT 领域智能应用。

MicroPython 是基于 Python3 的语法做的一款解析器，包含了 Python3 的大多数基础语法，主要运行在性能和内存有限的嵌入式芯片上。（注意 Micropython 不包含 Python3 的所有语法）

K210 在硬件上集成了机器视觉和机器听觉能力，是一款定位 AI 和 AIOT 市场的SoC，同时也是一颗方便的MCU，性能强劲的同时却有着极低的价格。

Micropython 让我们在 K210 上编程更加简单快捷，我们也将源代码开源在 github 上。

比如我们需要寻找I2C总线上的设备，只需要使用如下代码即可实现：

复制代码

1
2
3
4
5
6
from machine import I2C

i2c = I2C(I2C.I2C0, freq=100000, scl=28, sda=29)
devices = i2c.scan()
print(devices)

同样，我们需要实现一个呼吸灯，只需要如下代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
from machine import Timer,PWM
import time

tim = Timer(Timer.TIMER0, Timer.CHANNEL0, mode=Timer.MODE_PWM)
ch = PWM(tim, freq=500000, duty=50, pin=board_info.LED_G)
duty=0
dir = True
while True:
    if dir:
        duty += 10
    else:
        duty -= 10
    if duty>100:
        duty = 100
        dir = False
    elif duty<0:
        duty = 0
        dir = True
    time.sleep(0.05)
    ch.duty(duty)

实时拍照：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
import sensor
import image
import lcd

lcd.init()
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.run(1)
while True:
    img=sensor.snapshot()
    lcd.display(img)

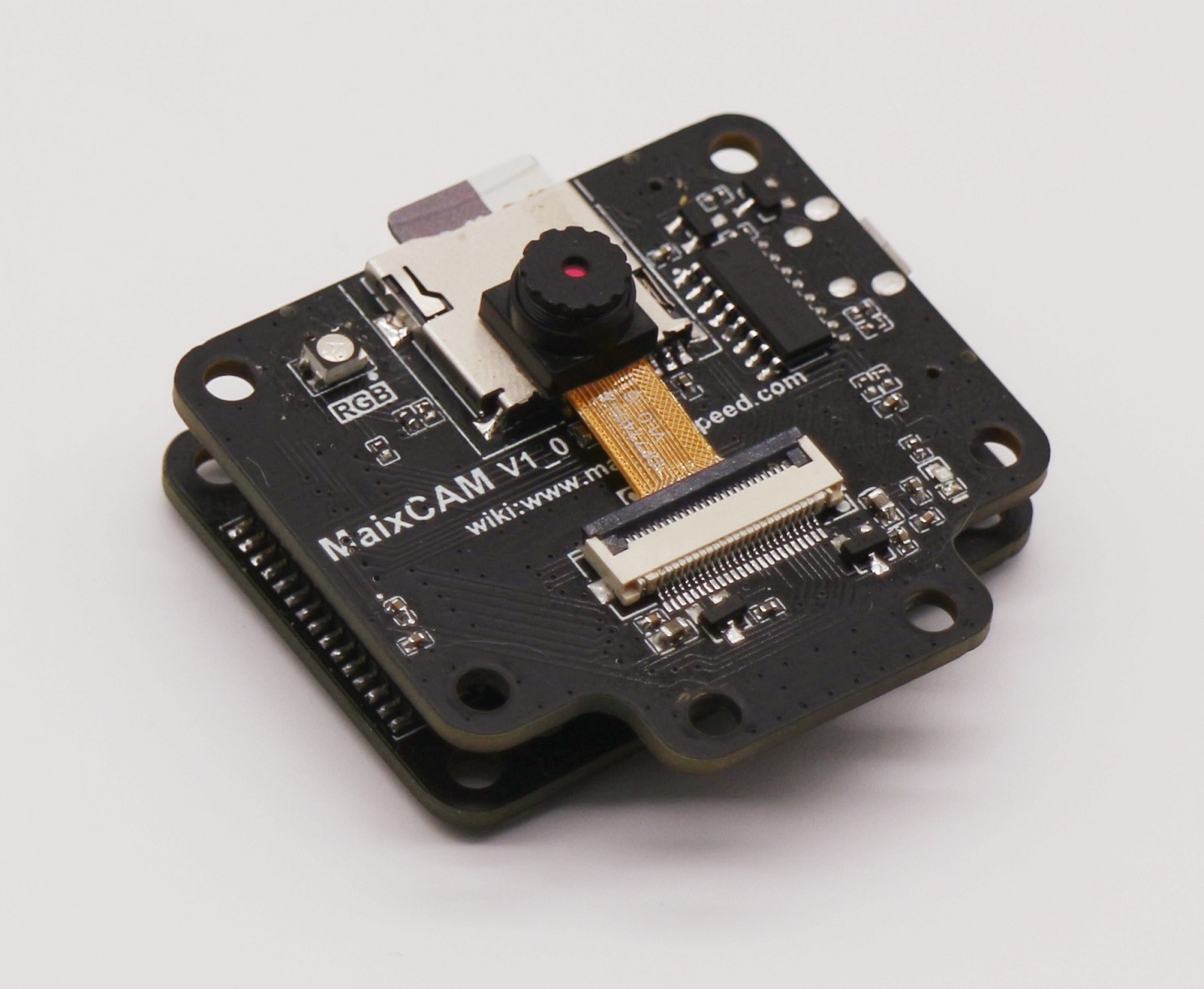

2. Maix Camera能做哪些事

大多数是在 MaixPy 上已经有 API，部分可能来自 Maixduino 或者其它开发者～

人脸检测
MobileNet 物体识别
tiny yolov2 20分类
识别颜色值、找形状、找直线、面部识别等
MNIST 手写数字识别
Feature map 显示
视频播放和录制
NES 游戏模拟器（FC 红白机）
GBA 游戏模拟器
游戏 Quake I
游戏 Doom
MMD 3D 实时渲染
GUI 界面 littlevGL
云台脸部跟踪
麦克风阵列
FFT 频谱图

3. 移植了OpenMV的机器视觉库

支持单目摄像头和双目摄像头，传感器模块，进行摄像头配置及图像抓取等，用于控制开发板摄像头完成摄像任务。

DIY相关的项目制作，比如追踪小球的车，云台，或者解魔方的机器人。

对成本要求很高的嵌入式工业方案，比如流水线物品的分拣。

视频录制、视频播放、音频录制、音频播放、人脸识别、人眼追踪、特征检测等等，大量的图像处理功能

4.最简单的摄像头图像例程

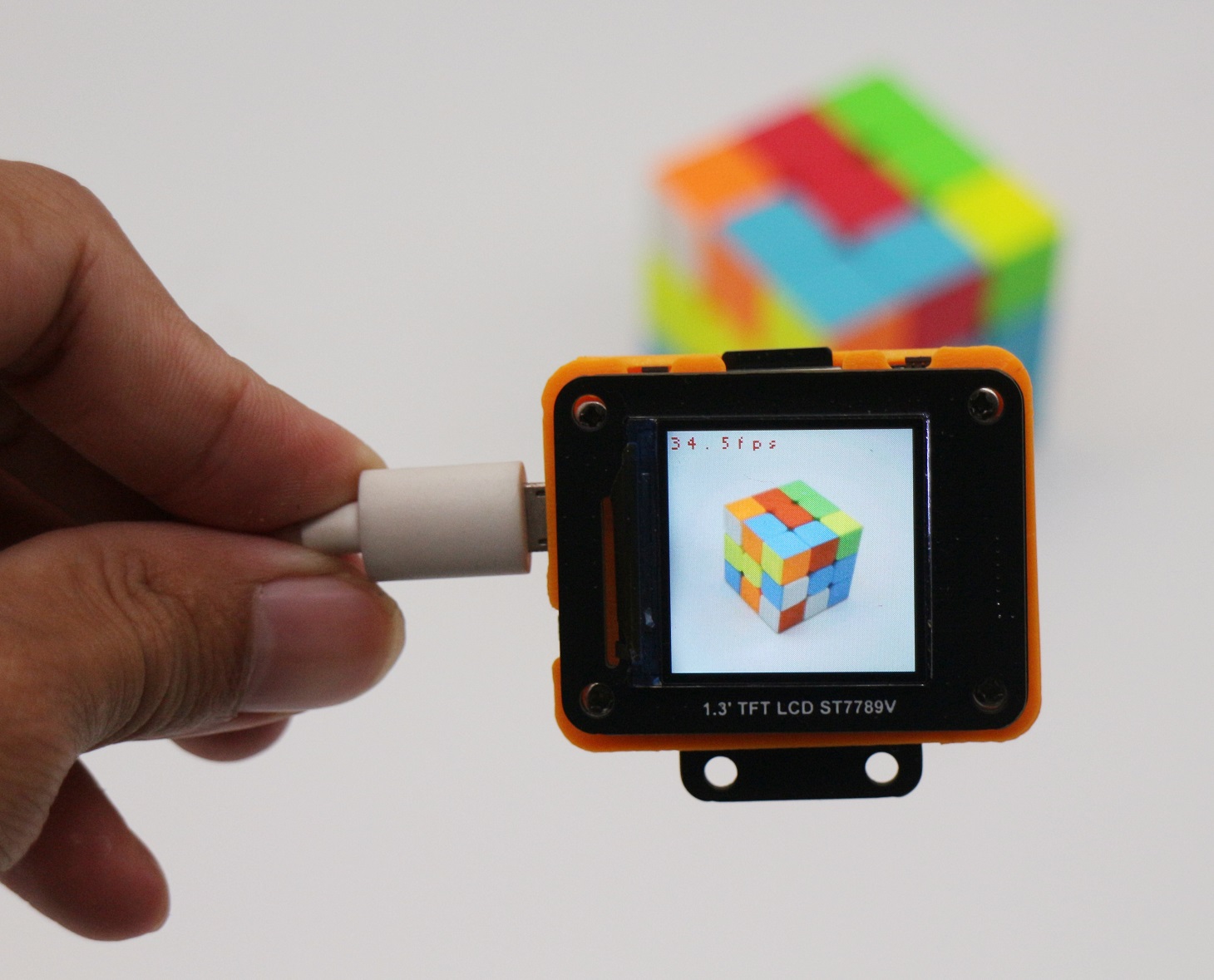

例程说明：实时采集并显示图像在TFT屏上，并获取和显示实时帧数

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
import sensor
import image
import lcd
import time

clock = time.clock()
lcd.init()
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.run(1)
sensor.skip_frames(30)
while True:
    clock.tick()
    img = sensor.snapshot()
    fps =clock.fps()
    img.draw_string(40,2, ("%2.1ffps" %(fps)), color=(128,0,0), scale=2)
    lcd.display(img)
