前言

自定义目标系统文件由五大文件组成：

• xx.tlc 系统目标文件
• xx_callback_handler.m RTW工具箱回调函数
• xx_make_rtw_hook.m tlc文件调用
• xx_file_process.tlc 文件处理TLC文件
• xx_srmain.tlc 控制主函数文件的生成

xx_srmain.tlc 控制主函数文件的生成

这个文件就是用来控制生成的main文件需要生成什么和怎么生成。

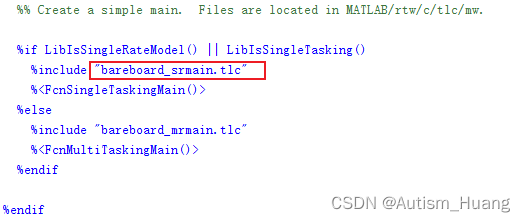

这个文件是被file_process调用的，所以如果要自定义srmain.tlc的话，一定要在file_process文件里面修改对应的tlc。

bareboard_srmain.tlc模板：

%% ==============================================================================
%%
%% Abstract:
%%   Example main for bare board target (single rate model)
%%
%% Copyright 1994-2013 The MathWorks, Inc.
%%
%selectfile NULL_FILE

%function FcnSingleTaskingMain() void

  %<SetCurrentUtilsIncludesIdx("main_util_incl")>

  %if GenerateSampleERTMain
    %assign ::CompiledModel.GenerateSampleERTMain = TLC_FALSE
    %warning Overriding example ert_main.c!
  %endif

  %openfile tmpBuf
  static boolean_T OverrunFlag = 0;

  %<SLibDeclareFcnProtoCtlVariables()>
%% 这个应该是全局变量

  %<LibWriteModelData()>
%% 返回模型的数据（仅对ERT有效）
  %closefile tmpBuf

  %<SLibCacheCodeToFile("mainSrc_data_defn", tmpBuf)>

  %openfile tmpBuf
  #include "%<LibGetMdlPubHdrBaseName()>.h"
  %closefile tmpBuf

  %<SLibCacheCodeToFile("mainSrc_incl", tmpBuf)>

  %openfile tmpBuf
  %assign fcnReturns = "void"
  %assign fcnName = "rt_OneStep"
  %assign fcnParams = ""
  %assign fcnCategory = "main"
  %createrecord fcnRec {Name fcnName; Returns fcnReturns; Params fcnParams; ...
    Abstract ""; Category fcnCategory; GeneratedBy "bareboard_srmain.tlc"; ...
    Type "Utility"}
  %<SLibDumpFunctionBanner(fcnRec)>
  %undef fcnRec
  %<fcnReturns> %<fcnName>(%<fcnParams>)
  {
    /* Disable interrupts here */

    /* Check for overun */
    if (OverrunFlag++) {
      %<LibSetRTModelErrorStatus(""Overrun"")>;
      return;
    }

    /* Save FPU context here (if necessary) */
    /* Re-enable timer or interrupt here */
    %assign varsbuf = LibWriteModelInputs()
    %if varsbuf != ""
      /* Remove conditional, and set model inputs here */
      %<varsbuf>
    %endif

    %<LibCallModelStep(0)>

    %assign varsbuf = LibWriteModelOutputs()
    %if varsbuf != ""
      /* Remove conditional, and get model outputs here */
      %<varsbuf>
    %endif

    OverrunFlag--;

    /* Disable interrupts here */
    /* Restore FPU context here (if necessary) */
    /* Enable interrupts here */
  }

  %assign fcnReturns = "int_T"
  %assign fcnName = "main"
  %assign fcnParams = "int_T argc, const char *argv[]"
  %assign fcnCategory = "main"
  %createrecord fcnRec {Name fcnName; Returns fcnReturns; Params fcnParams; ...
    Abstract ""; Category fcnCategory; GeneratedBy "bareboard_srmain.tlc"; ...
    Type "Main"}
  %<SLibDumpFunctionBanner(fcnRec)>
  %undef fcnRec
  %<fcnReturns> %<fcnName>(%<fcnParams>)
  {

    /* Unused arguments */
    (void)(argc);
    (void)(argv);

    /* Initialize model */
    %<LibCallModelInitialize()>

    /* Associate rt_OneStep() with a timer that executes at the base rate of the model */

    %<LibCallModelTerminate()>
    return 0;
  }
  %closefile tmpBuf

  %<SLibCacheCodeToFile("mainSrc_fcn_defn", tmpBuf)>

  %<SetCurrentUtilsIncludesIdx("")>

%endfunction

通过运行这个TLC文件，可以生成我们自定义的main函数以及中断函数，同时模型运行函数也可以放到自己想要运行的地方运行。
