这些问题都很基础，不过还是有好多同学会搞混啦，就在这里总结一下。
如果有其他问题也可以提出，我会一并更新上去。

1 直流电的有效值和平均值相等吗？

交流电的有效值和平均值不相等这个大家肯定知道，而直流电的话是不一定的，要分情况讨论。

先上结论：恒定幅值的直流电，有效值和平均值相等；其他情况不相等。

恒定幅值的直流电就长下面这样，用excel随便画的，比较粗糙哈。

其实“恒定幅值的直流电的有效值”这种说法不是很准确啦，不过这里不讨论这个问题。

有些同学上了高中以后就知道直流电不是仅有上面这种恒定幅值的，还有一些脉动的、甚至脉冲的也有人把它们归为直流。

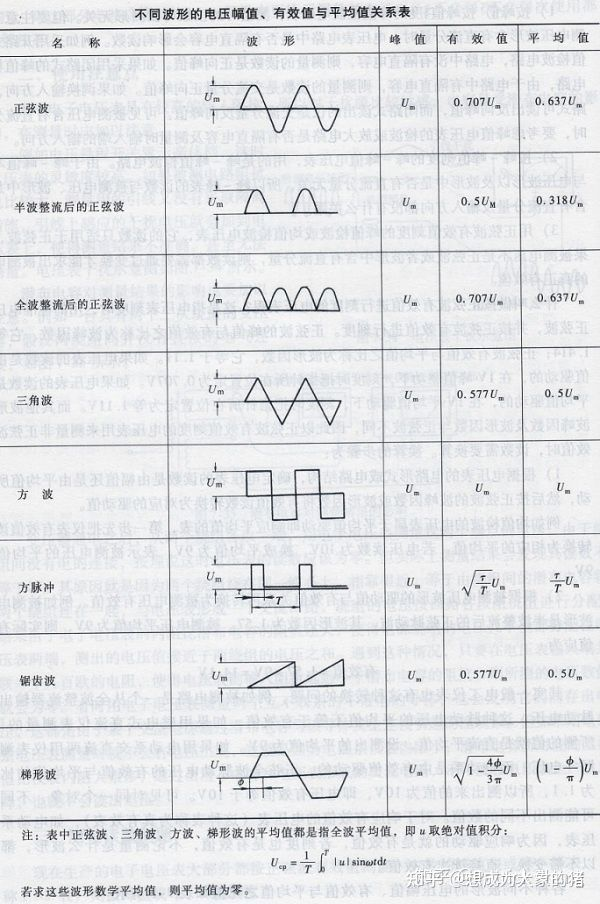

在下图中（图中有一些是交流），可以看到直流电的有效值和平均值之间的差异。

然后有些人问那脉动很小的直流呢？（其实是我自己问的）

脉动很小的直流，其实可以看成上图中全波整流后的正弦波加上一个恒定幅值的直流，相当于整体的值都抬升上去了，这样说可以理解吧？

所以答案很明显，脉动的直流，平均值和有效值仍然是不相等的。但是，由于脉动很小，这两者往往差异非常小，看不太出区别。

2 我们平时说的几伏的直流电，指的是有效值还是平均值？

我们平时说几伏的直流电，指的是它的平均值，不多解释了。

实际上，如果文章中没有特别强调的话，直流电的电压、电流都指其平均值。就像提到交流电时一般都指有效值。

3 直流电流表测的是有效值还是平均值？

4 交流电流表测的是有效值还是平均值？

有效值。

5 simulink和psim里面的电压表和电流表测的是有效值还是平均值？

看你用的是什么表。

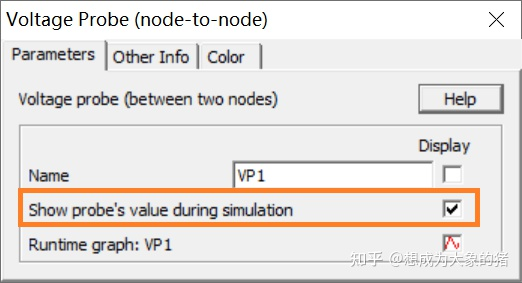

PSIM中的Voltage Probe和SIMULINK中的voltage measurement，功能就像一个示波器，主要是用来看波形用的。不过也可以显示数值（以psim为例，下图勾选橙色框）。但是，如果你开启了这个功能，那么仿真以后显示的数值，既不是有效值，也不是平均值，而是仿真结束时，所测量信号的瞬时值！这个点真的坑死我了呜呜……

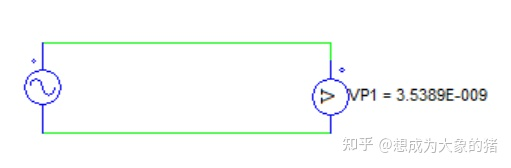

举个例子。你可以看到我这个110V/50Hz的交流电源，仿真0.2s后显示的是一个很小的数值。（因为计算机的一些误差，其实就相当于是0）

显然这不是有效值

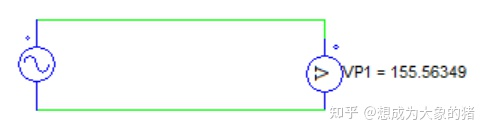

那是不是平均值嘞？我把仿真时间改成了0.025s（即半个周期，理论上这时电压瞬时值达到最大值 $110\ast \sqrt{2}=155.6V)$，再看。

看吧，我说的没错~simulink中的voltage measurement也是一样的原理，显示的是瞬时值。

6 如何将simulink原理图输出为图片？

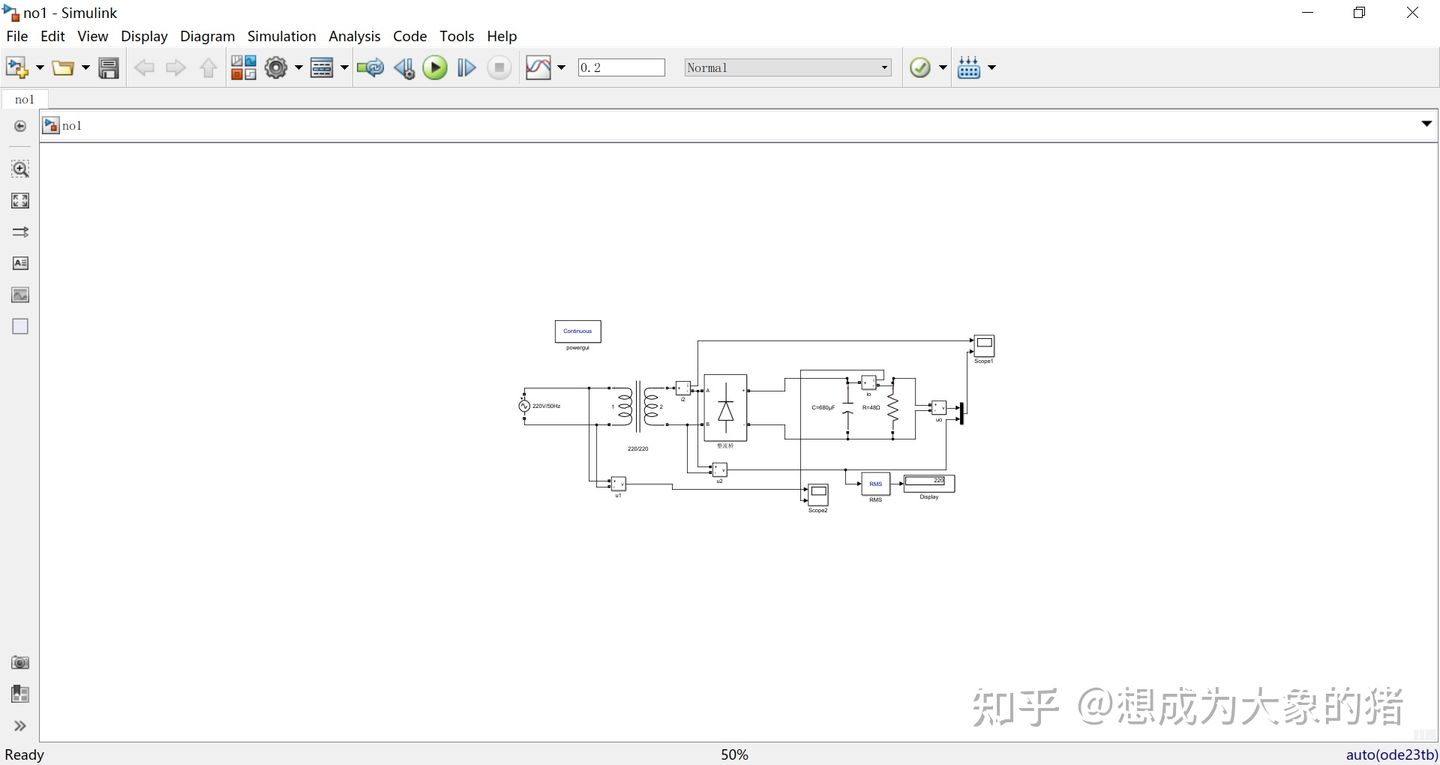

比如说我在simulink中画了这么一个图，一个简单的二极管整流电路

我想把他输出为图片，怎么办？有两种方法。

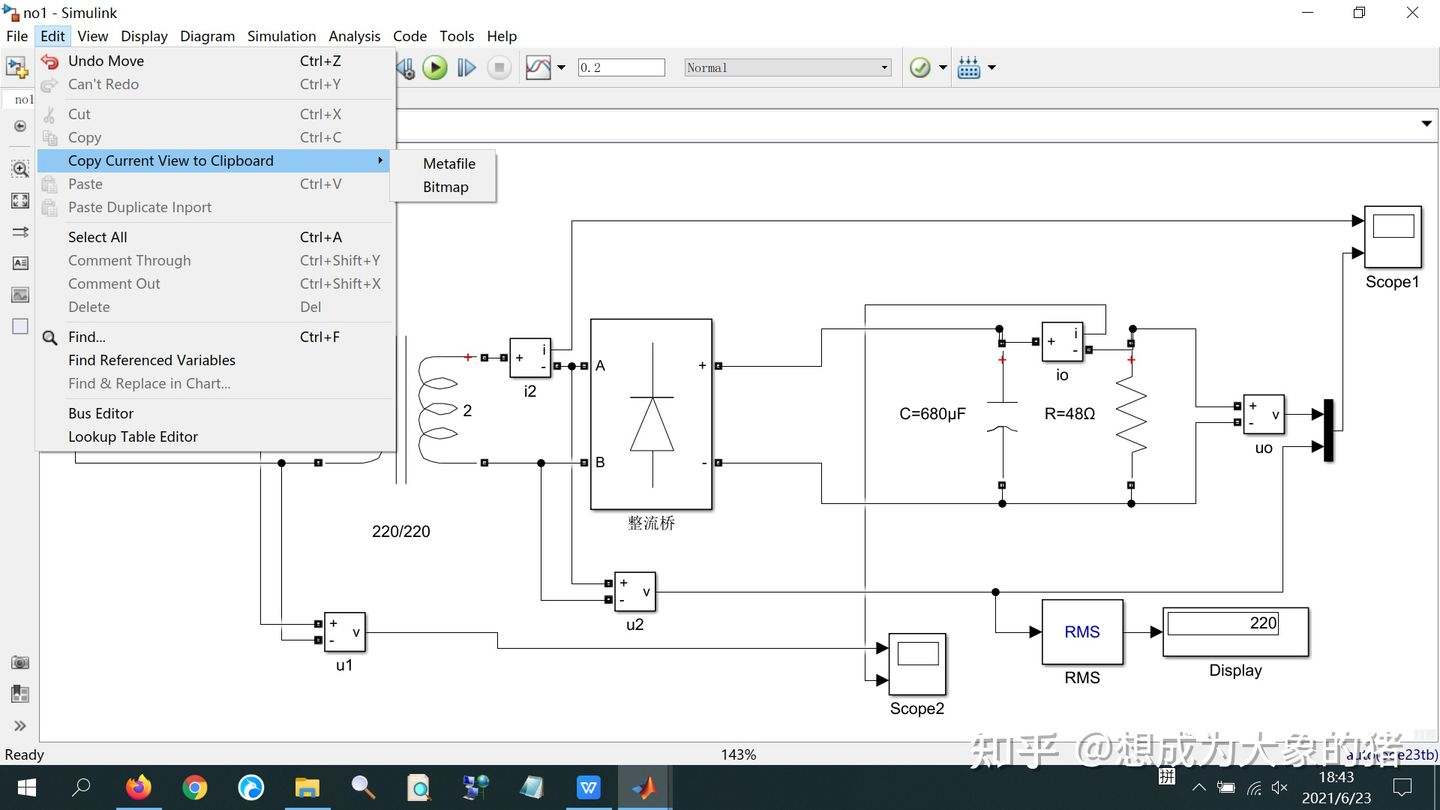

第一种比较简单。在edit中选择"copy current view to clipboard"，意思是将当前视图复制到剪切板。（如果老一点的版本是没有"metafile"和"bitmap"的选项的。）这样，你在想要放图片的地方直接点击粘贴就可以了。

第二种方法稍难，学习于CSDN博主「ZHYAXC」。

原文链接：matalb2019 simulink 导出原理图的方法
（1）将当前文件保存simulink原理图为mdl型；
（2）在matlab界面中输入你刚刚保存的mdl文件名，按回车，这样就打开了该mdl文件；
（3）然后输入print(’-sxxxx’, ‘-dtiff’, ‘zzzz’)，按回车；
-s后面的xxxx改成你刚刚保存的mdl文件名
-d后面是你想要保存的文件格式，比如我现在输入的就是tiff格式
zzzz是你想要给这个输出的文件取的名字
（4）注意输出的图片路径是matlab的路径~不要找不到啦

7 怎么将simulink当前的界面快速调整到自动大小？

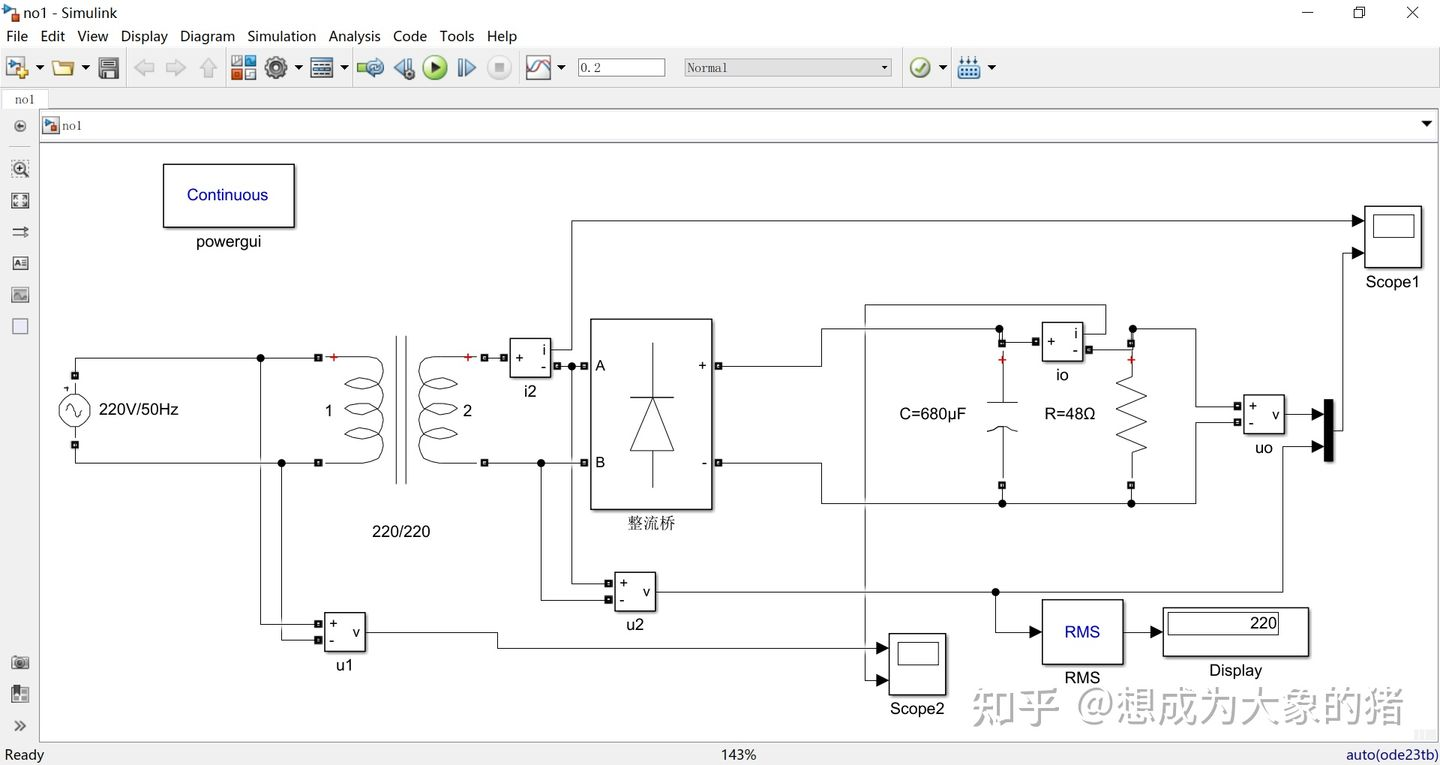

不仅仅是仿真、设置等时候的需要，更重要的是将当前页面输出为图片的时候，如果元件太小了就不好看了。描述不清楚，直接上图。

这样是不是很不协调？咋办？
直接按空格。就变成这样啦！

8 一些方便的快捷操作

除了上述的空格以外，还有一些方便的快捷操作

• 模块转向：CTRL+R
• 模块复制：方法1 右键 方法2 拖曳的同时按住ctrl
• 信号线的分支：方法1右键拖曳 方法2拖曳的同时按住ctrl

9 simulink有些模块的分隔符（竖杠|）是干嘛用的

首先啥是分隔符？比如我在simulink中加一个sum模块，如下图

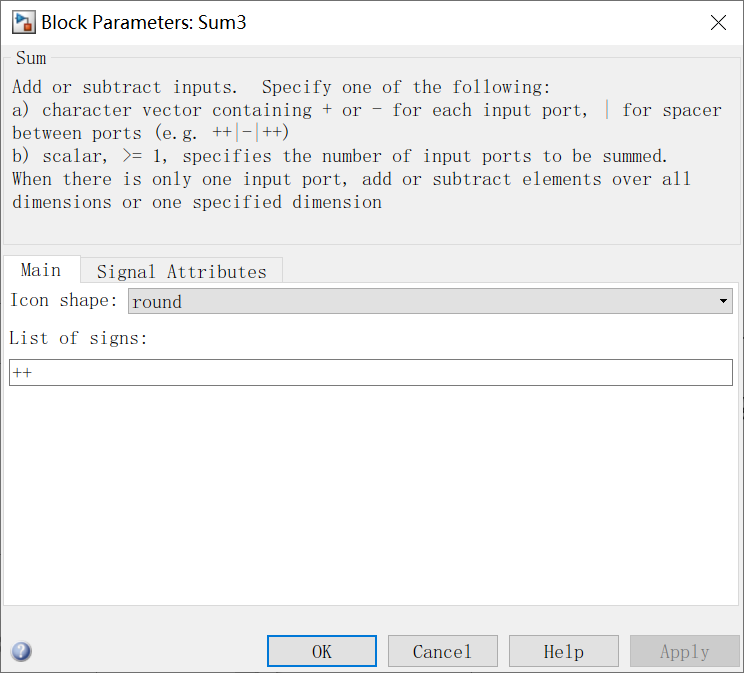

打开它的设置界面，下图中我标红的地方就是分隔符

应该有一些朋友像我一样由于它是默认的就没在意过了吧

我们把这个分隔符删掉试试看，变成下面这样
然后sum就换了个样子，你们看第一个输入端口的位置，从左边变到了上面

下图是原来的样子

分隔符的意义，可以简单理解成，一个空白的输入端口。

对于圆形的sum模块来讲，其端口的排列顺序是

第一个输入端口最靠近 12 点钟位置，按逆时针方向围绕模块。类似地，其他输入端口也按逆时针方向围绕模块。

得出两个结论：

• 当我把分隔符删掉之后，第一个输入端口回到了原本的位置（12点钟）
• 所有的输入端口在左边180°平均分配

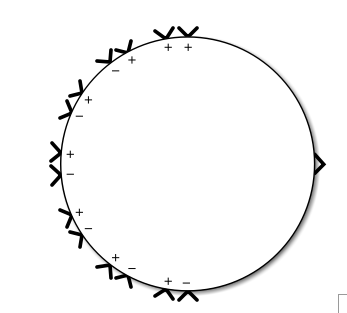

譬如我有这么多个输入
那么我最终的排列形式就是

各个输入端口之间间隔的地方就是分隔符在起作用啦

那么对于方形的模块，又有啥作用呢？就是在左边框上占一个空白输入信号的位置

没加分隔符的样子：

加了分隔符的样子：

就是这样

持续更新中。
