这两天由于工作需要在弄simulink，一个非常强大的工具，以前没有接触过，本次工作内容是把模块里面一些固定的constant量作为input口给拉出来，这样可以实现实时改变参数。
使用的工具是matlab的simulink。

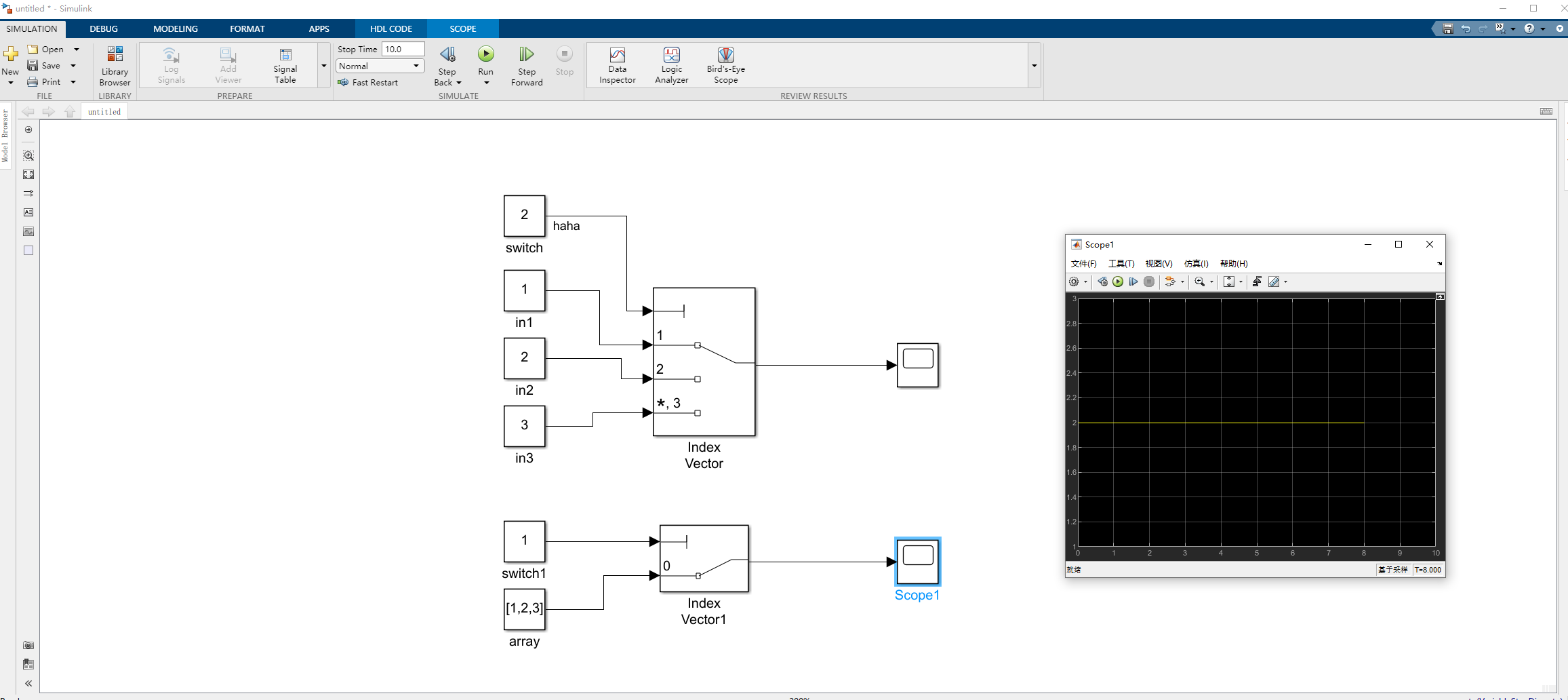

下图是一个mux的模块叫做index Vector，第一个输入时控制位，网上找到说这个东西选择都是1+控制变量值，其实不是的，这个与index Vector的配置有关，这个可以选择从0开始还是从1开始，如果从0开始那么就是从控制变量+1，如果从1开始，那么控制变量值是多少就输出哪个分支的值，实验才能获取最准确的结果。
常数变量可以是单独一个数值也可以是一个数组，下面所示，上面的constant就是3个唯一的数值，而下面的是一个数组。

下面那个scope是类似示波器的东西，可以观测波形。

例外还有一个激励源也比较常用就是step，一个给阶跃信号的信号发生器。

生成代码的时候把激励还有观测的都去掉，然后切换文件夹的命令是cd，跟linux很像，直接cd是查看当前的文件夹

Generate SystemVerilog DPI Component 的配置在MathWorks的Help Center-支持-搜索就行，帮助中心的网址如下：
https://ww2.mathworks.cn/help/index.html

最近遇到一个问题就是包含各个子函数的export function的define文件生成不出来，后来勾选generate code only可以了
然后又遇到一个问题，说没有rtw_modelmap.h文件，我看了一下参考的，应该有这个文件,查询发现与CAPI有关，参考下面
https://ww2.mathworks.cn/help/rtw/ug/data-interchange-using-the-c-api.html
也还是不行，暂时直接拷贝的.h,问题应该是用到的.h文件没有一起打包生成

还有一个值得注意的是，我们照着simulink去画模块后，名字不能跟库的一直，否则生成code有问题，我生成的code发现dpi.sv和dpi.c里面的函数名不一致，期望是一致才对，不一致就导致model输出不对了
