Matlab环境与Simulink环境下外部函数代码生成问题

首先！matlab外部函数 help文档：https://ww2.mathworks.cn/help/simulink/ug/calling-matlab-functions.html

其次，help文档部分内容不够详细，这里做一些测试。

1、Matlab环境中调试m文件

调用m文件需对应文件名和参数个数。 m文件中第一个函数（主函数）被调用，函数名不需与文件名相同。m文件中定义的其他函数（子函数）可以在第一函数中被调用，不可在文件外被调用。例：xiebian.m

function c = pythagoras(a,b,color) %#codegen
% Calculates the hypotenuse of a right triangle
%  and displays the triangle.

c = sqrt(a^2 + b^2);
create_plot(a, b, color);

function create_plot(a, b, color)
%Declare patch as extrinsic

coder.extrinsic('patch');

x = [0;a;a];
y = [0;0;b];
patch(x, y, color);
axis('equal');

测试：

>> xiebian(1, 1, [.3 .3 .3])

ans =

    1.4142

这里（matlab环境下）注释掉patch外部函数声明，没有影响。

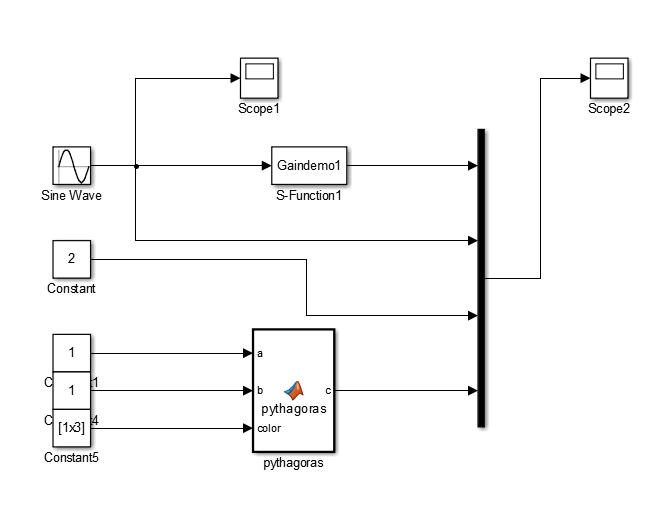

2、simulink环境调试matlab function

Matlab function 中注释掉patch外部函数引用，运行程序，报错如下：

=== Diagnostics (null) ===
    Error: Function 'patch' is not supported for code generation. Consider adding coder.extrinsic('patch') at the top of the function to bypass code generation.

    Function 'pythagoras' (#58.291.309), line 15, column 1:
    "patch(x, y, color)"
    Launch diagnostic report.
    Error: Function call failed.

    Function 'pythagoras' (#58.146.170), line 6, column 1:
    "create_plot(a, b, color)"
    Launch diagnostic report.
    Error: Errors occurred during parsing of MATLAB function 'pythagoras'

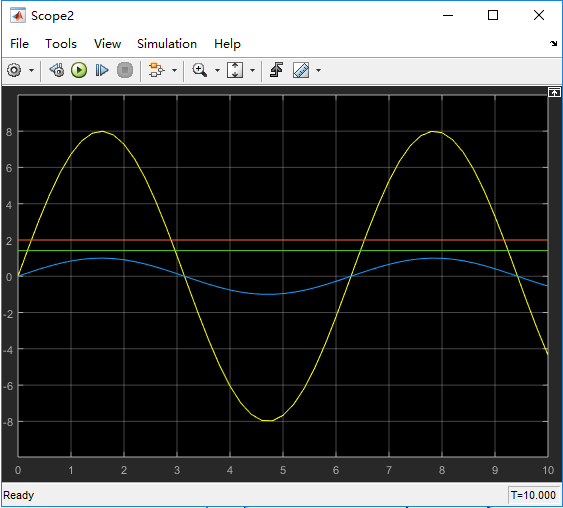

去掉patch外部函数的注释，运行程序：（绿线是matlab function输出结果）

查看报错之前的报错信息，patch在非matlab环境中直接调用，不支持代码生成，需声明外部函数。在子函数和主函数报两次错。

额外的测试，外部函数声明范围，将patch声明在主函数将产生同样报错。将子函数并入主函数，并声明则不会报错，程序如下：

function c = pythagoras(a,b,color) %#codegen
% Calculates the hypotenuse of a right triangle
%  and displays the triangle.
coder.extrinsic('patch');
c = sqrt(a^2 + b^2);
patch([0;a;a],[0;0;b],color);
axis('equal');
