Simulink中利用Powergui进行FFT分析，但是信号源始终为空

软件版本：MATLAB R2021a

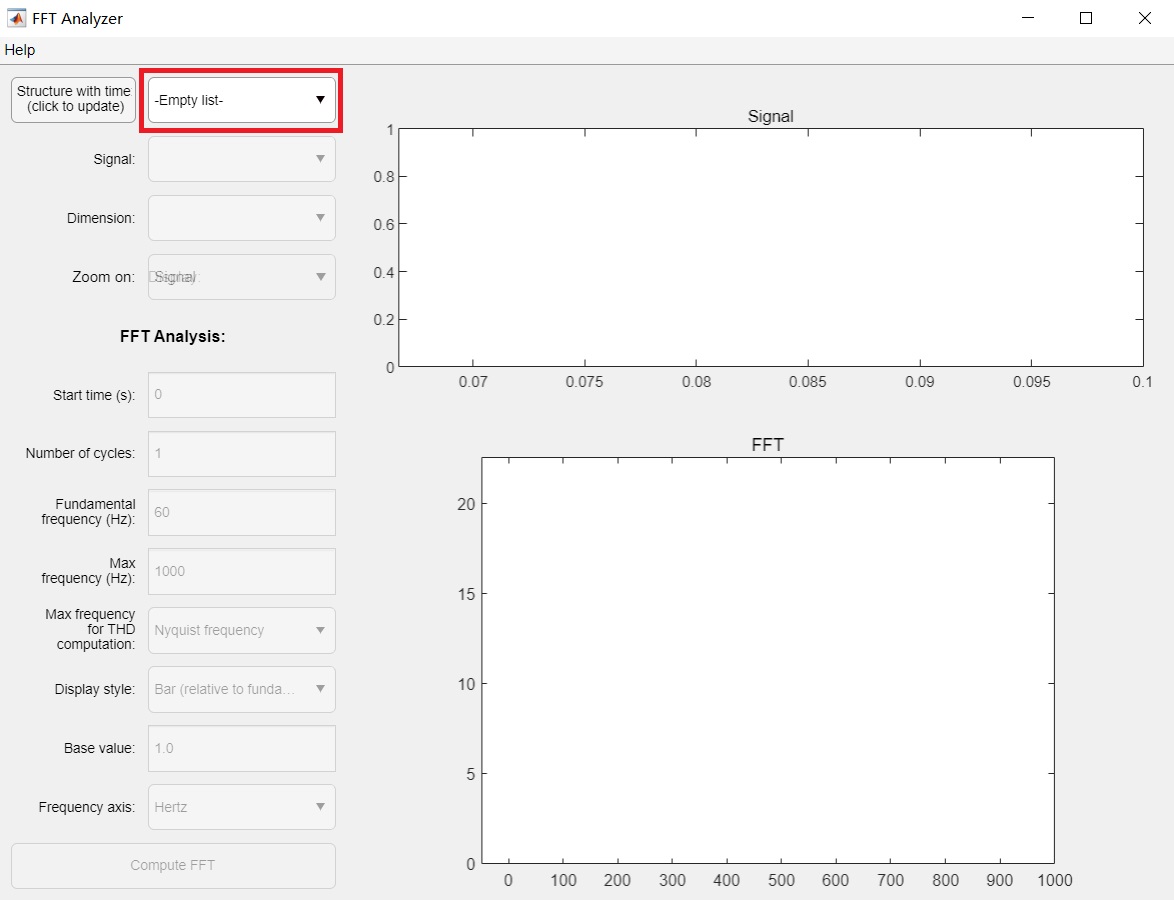

学习Simulink自带的模型examples（SVPWM Generator Block Examples），想利用FFT工具箱进行谐波分析，已在示波器中勾选“记录信号到工作区”选项，但发现信号源始终为空！（如下图所示）。

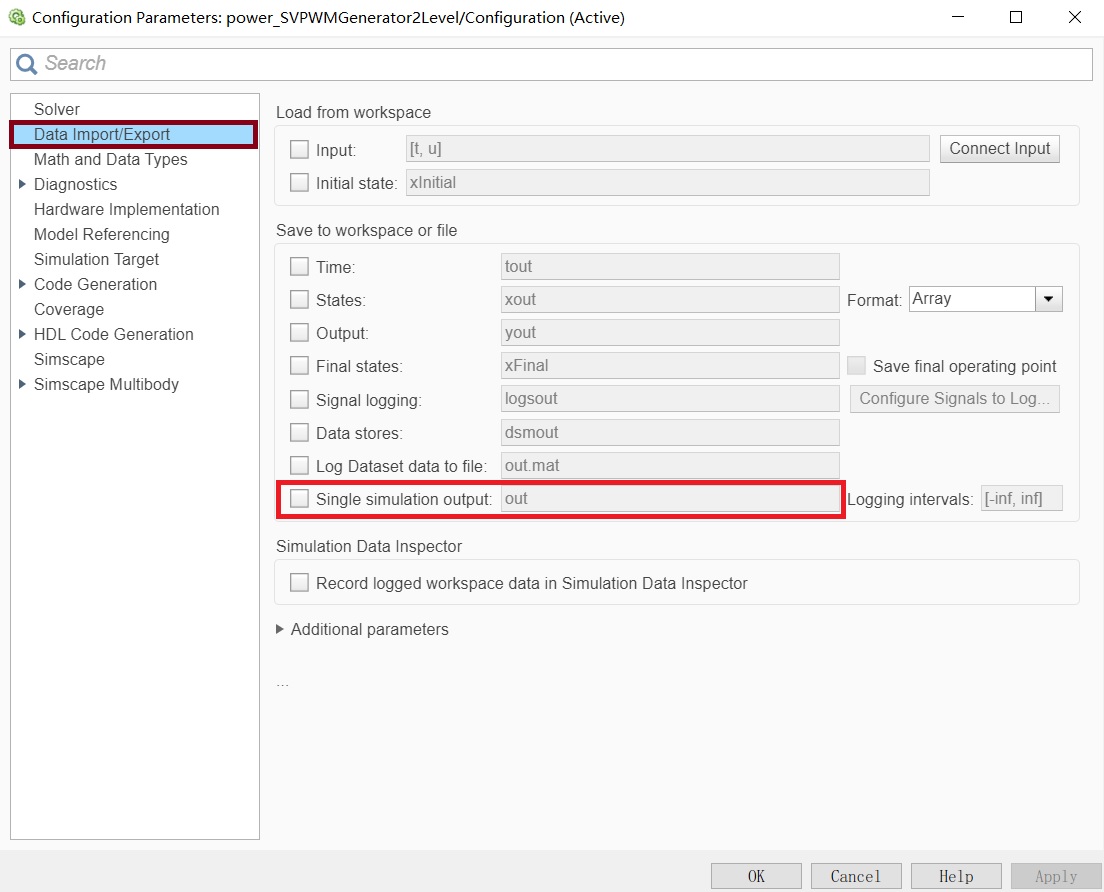

 后在网上查找原因，大多都是说取消勾选Model Settings》Data Import/Export选项卡下的Single simulation output（如下图红框所示），然而我的这个选项卡一直都没有勾选，所以不是这个问题。

 然后我想了一下，会不会是数据格式的问题？

后经自己多次查找，发现是示波器记录数据到工作区时的数据格式的问题。该example的示波器默认记录到工作区的数据格式为“Array”。

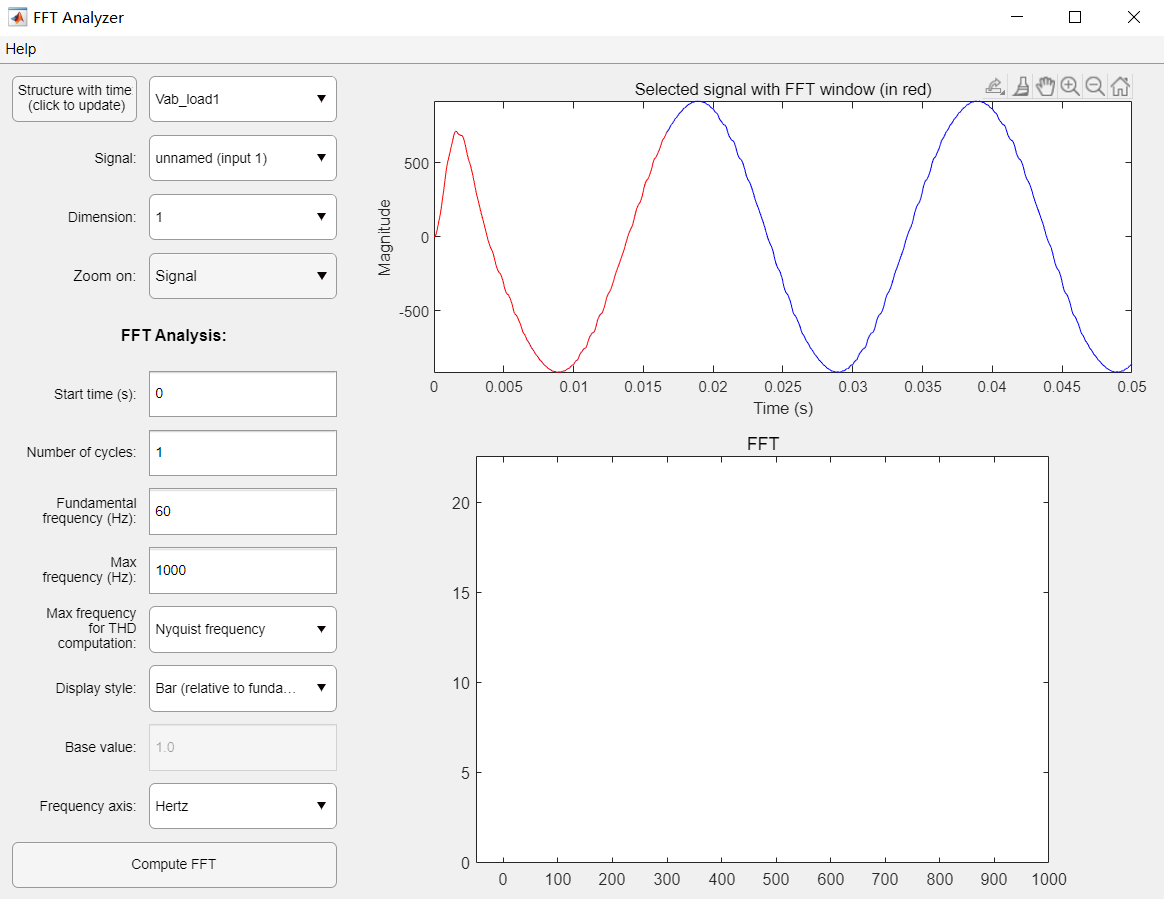

于是我将示波器的数据保存格式改为“Structure With Time”，并点击“OK”，再重新进行仿真（每次更改选项后想查看FFT工具箱的结果都要重新仿真一下，不然还是上次的结果）后，打开FFT工具箱，发现有信号源啦，问题解决啦！可以愉快地进行分析了~~~

 注：

1、可能是版本问题，网上所说的“取消勾选Model Settings》Data Import/Export选项卡下的Single simulation output”方法不适合R2021a这个版本，因为后面我又试了一下，把这个选项勾选上之后仿真，再查看FFT工具箱还是有信号源的，没有影响，可能该方法只适合低版本的MATLAB！

2、每次修改设置以后，需要重新进行仿真再打开FFT工具箱查看才是当前的结果哦！

3、关于输出数据格式，我又试了其它两种格式“Structure”和“Dataset”，使用“Dataset”格式，FFT工具箱是有信号源的，使用“Structure”没有信号源。

4、上面所述方法仅试用于R2021a版本，其他版本未做测试不敢保证哈，如有哪位老哥进行了测试，可以评论告知结果哦。

如有需要MATLAB R2021a软件的，可查看我上篇博客。
