有人云物联网关通过MQTT服务器对PLC数据进行操作

使用设备描述
物联网关：有人云 USR-PLCNET210
PLC：西门子S7-1200

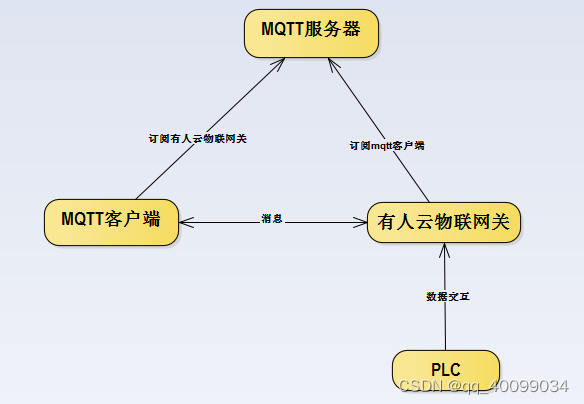

局域网内，mqtt客户端通过Mqtt服务端订阅物联网关，从物联网关中读取PLC数据
物联网关订阅客户端，客户端发送对PLC进行写的操作，物联网关接收到消息后，对PLC进行写的操作

第一步与物联网关建立连接

主要参考有人云官方操作说明书https://www.usr.cn/Download/1003.html
https://www.usr.cn/Down/USR-PLCNET210_V1.4.1.pdf
下载安装有人云上位机软件 USR-PlcNet V1.2.3 https://www.usr.cn/Product/307%20.html

参考有人云操作说明书https://www.usr.cn/Down/USR-PLCNET210_V1.4.1.pdf

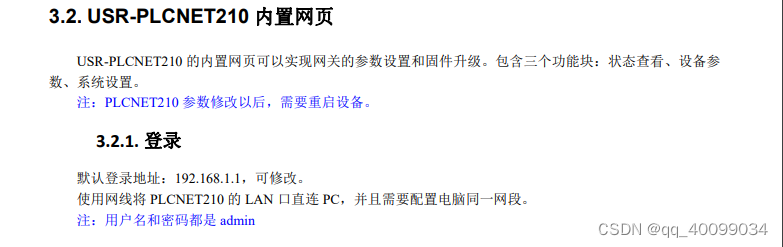

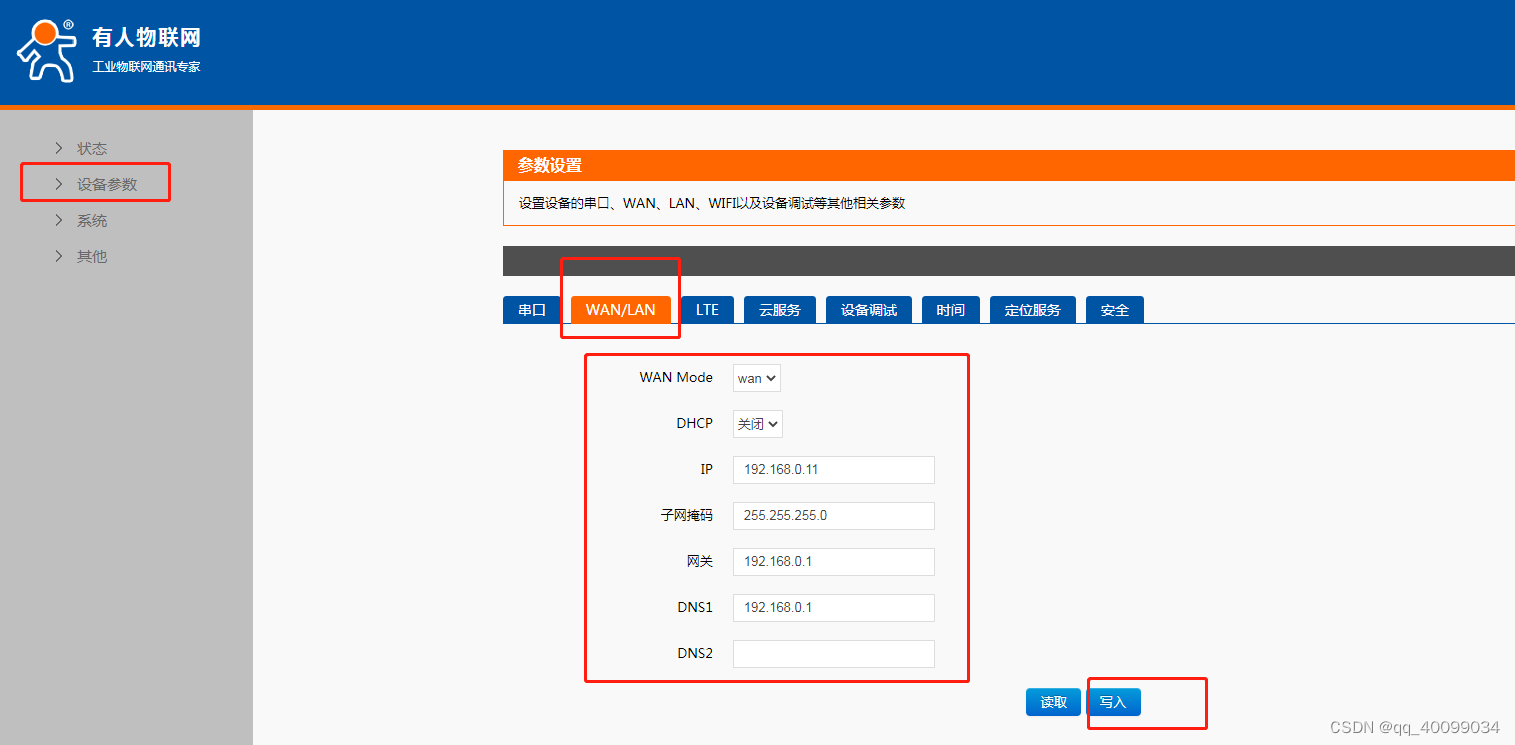

建议通过内置网页进行操作，在操作说明书22页

因为plc的IP地址为192.168.0.10，所以我将物联网关的IP地址改为了192.168.0.11

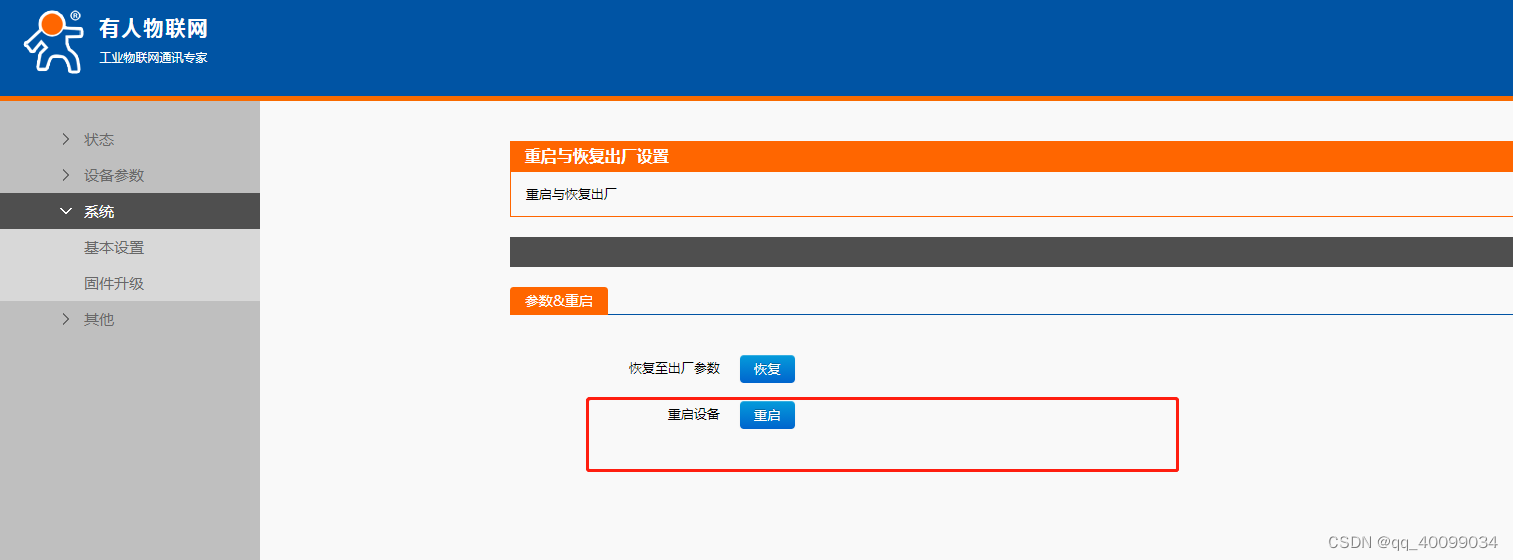

写入数据后需要重启

第二步建立mqtt服务器

主要参考以下连接操作，
https://blog.csdn.net/weixin_43673603/article/details/104949097?spm=1001.2101.3001.6650.12&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7Edefault-12-104949097-blog-121489315.pc_relevant_default&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7ECTRLIST%7Edefault-12-104949097-blog-121489315.pc_relevant_default&utm_relevant_index=16

1、百度网盘：链接：https://pan.baidu.com/s/1uZuqNqtovS3nHv47_SBE5Q
提取码：iku1

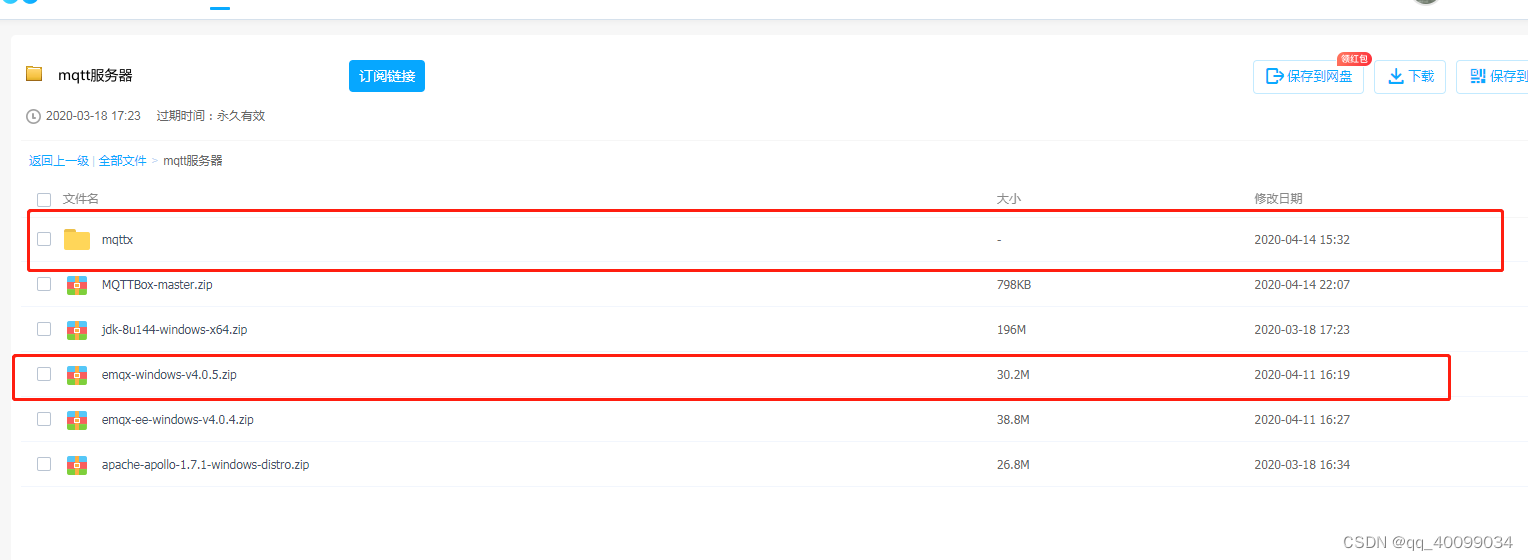

2、百度网盘中主要主要下载两个就可以了，

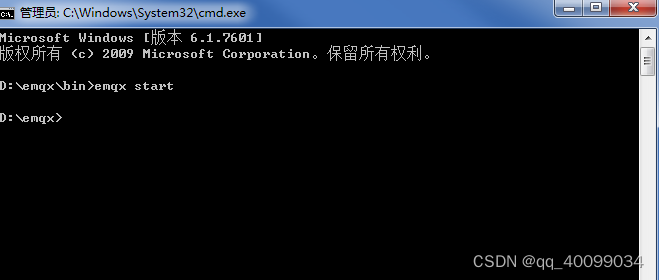

3、解压文件，执行命令emqx start时，在执行命令时出现找不到文件的情况，将文件拷贝到根目录下，例如 D:emqx

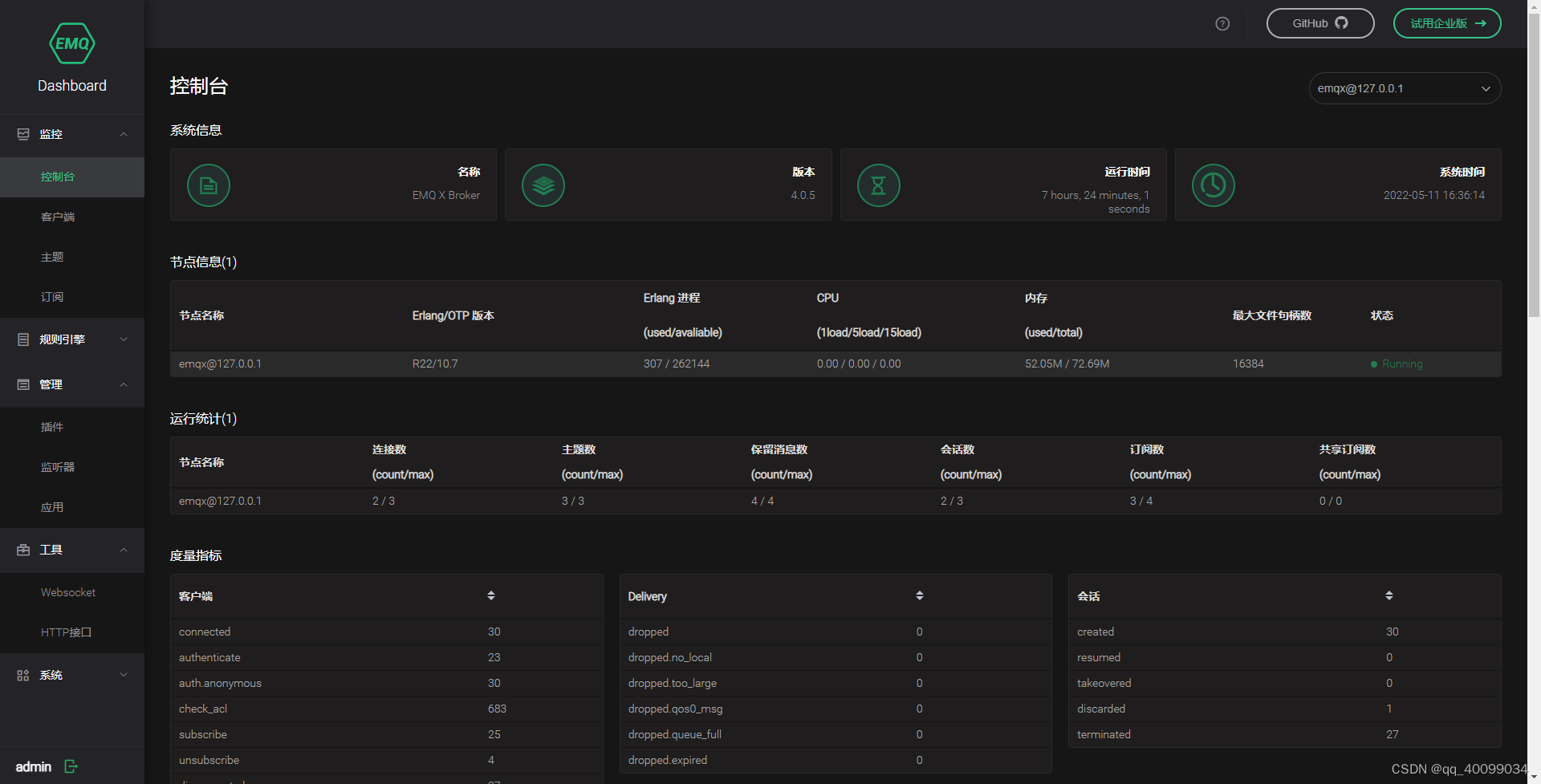

4、开启你的浏览器，输入：http://127.0.0.1:18083
这个是emqx官方提供的控制台：用户名和密码开始默认是：用户名：admin 密码public

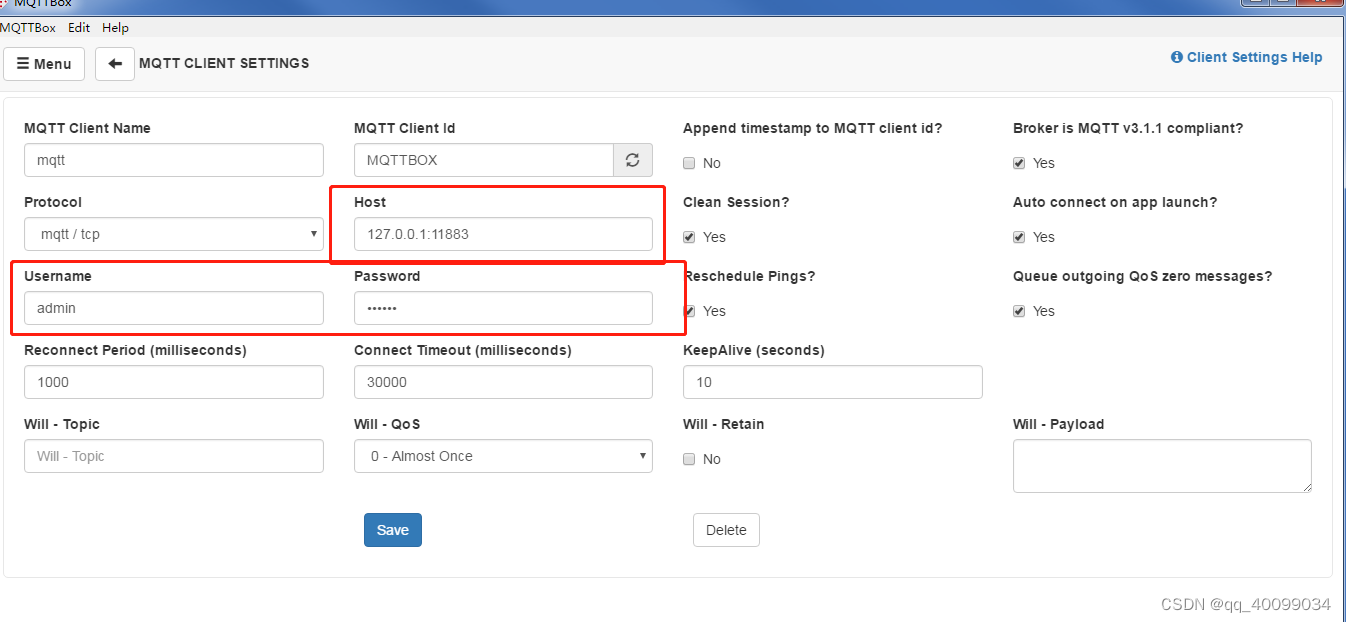

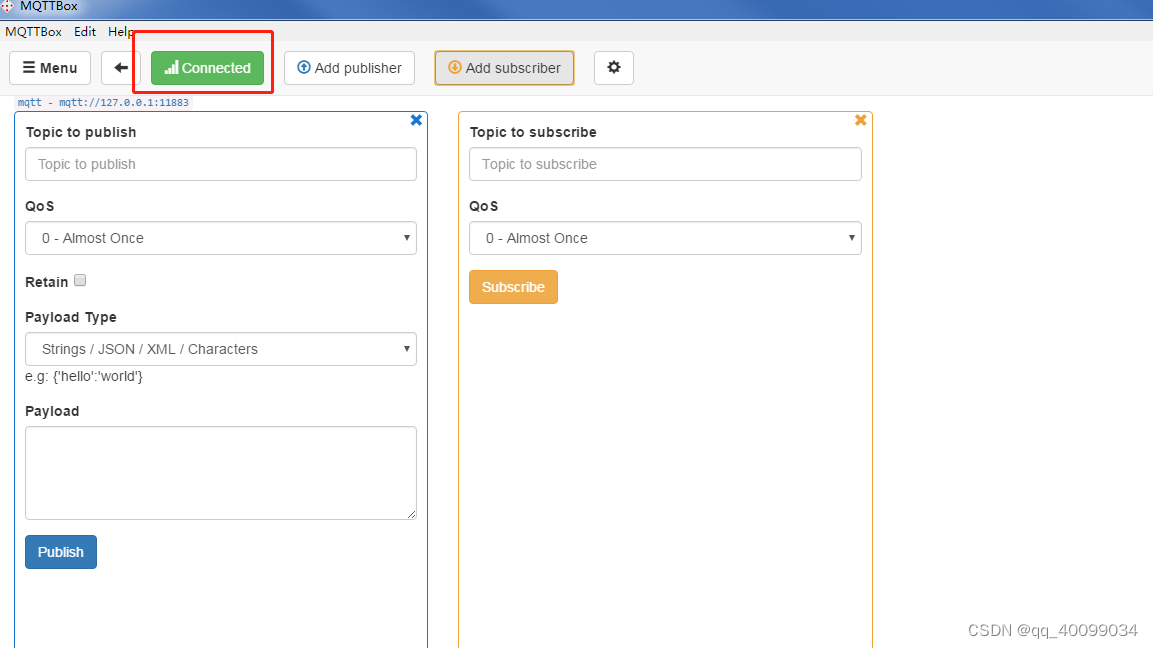

5、测试是否搭建成功，用在网盘中下载的MQTTBox进行测试，也可以用其他mqtt客户端进行测试
填写相关的信息，保存

这样表示连接成功

第三步物联网关连接MQTT服务，并进行订阅

根据有人云官方操作说明进行操作就行了
https://www.usr.cn/Down/PLCNET_siyouyun_V1.0.0.pdf

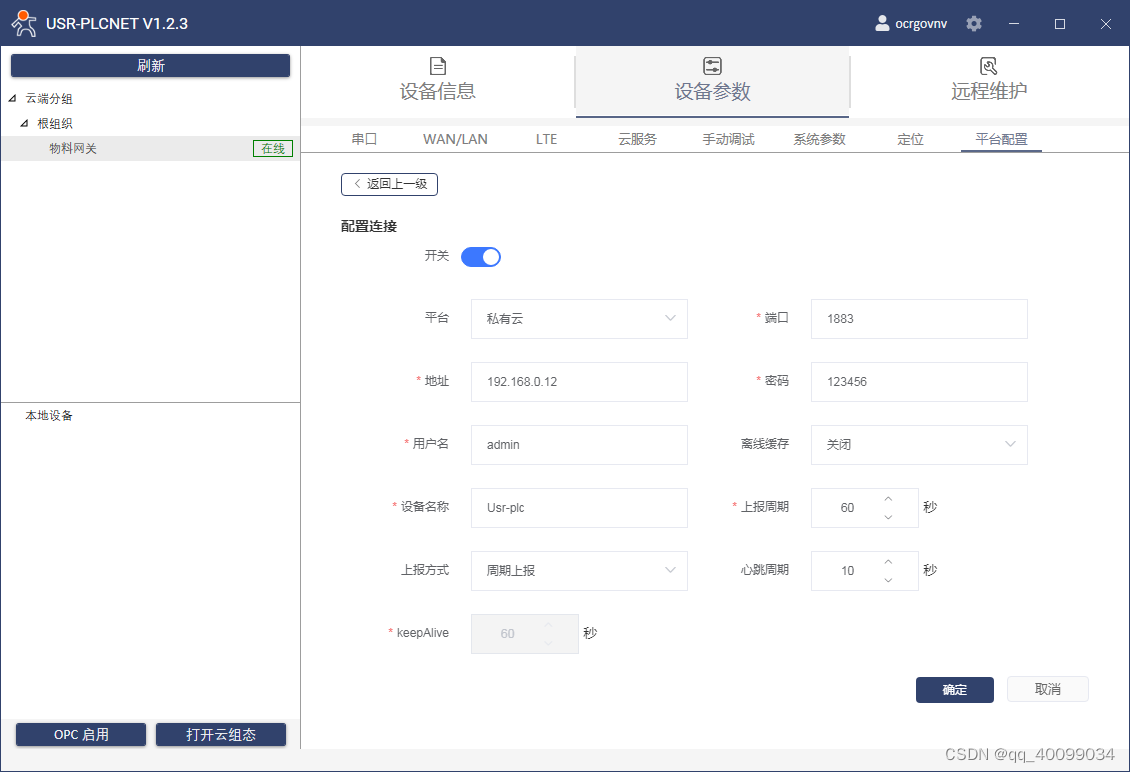

在上位机软件中填写相关MQTT连接信息，数据同步，并重启设备

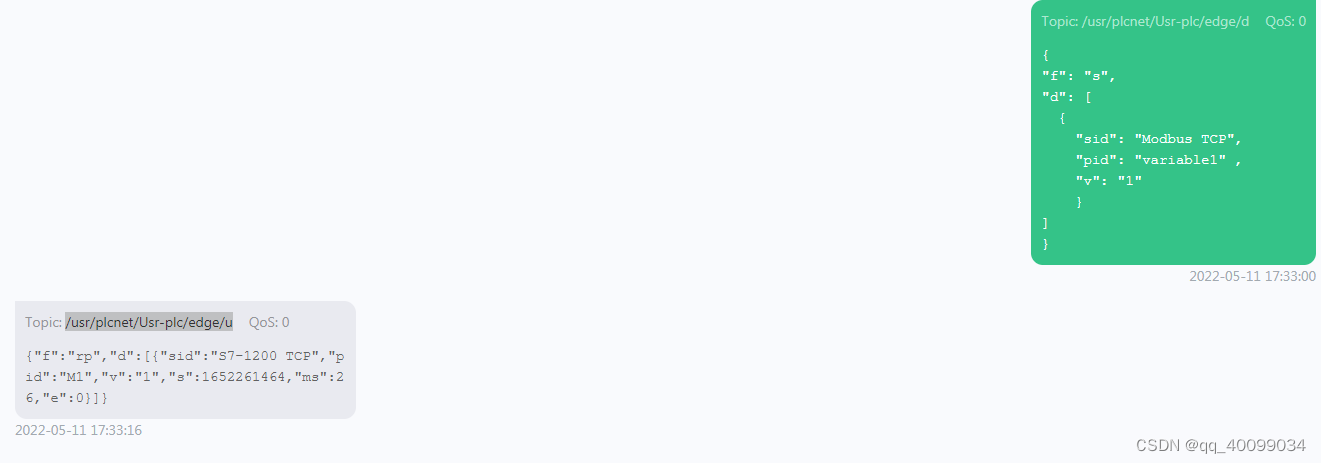

发布topic /usr/plcnet/Usr-plc/edge/d
订阅topic /usr/plcnet/Usr-plc/edge/u
Usr-plc为物联网关设置的设备名称

第四步对变量进行设置

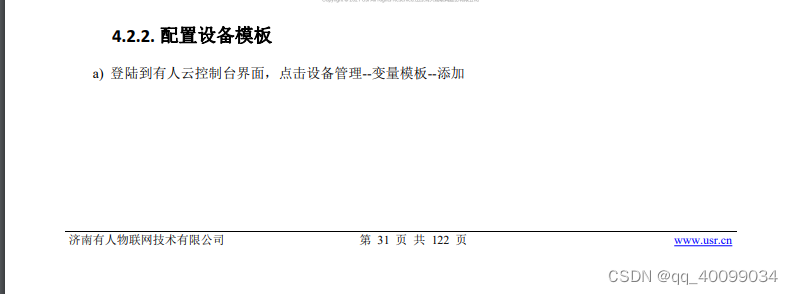

详情请参考操作说明书31页
