MQTT通讯协议分析(二): 订阅Subscribe

一. 订阅Subscribe数据包

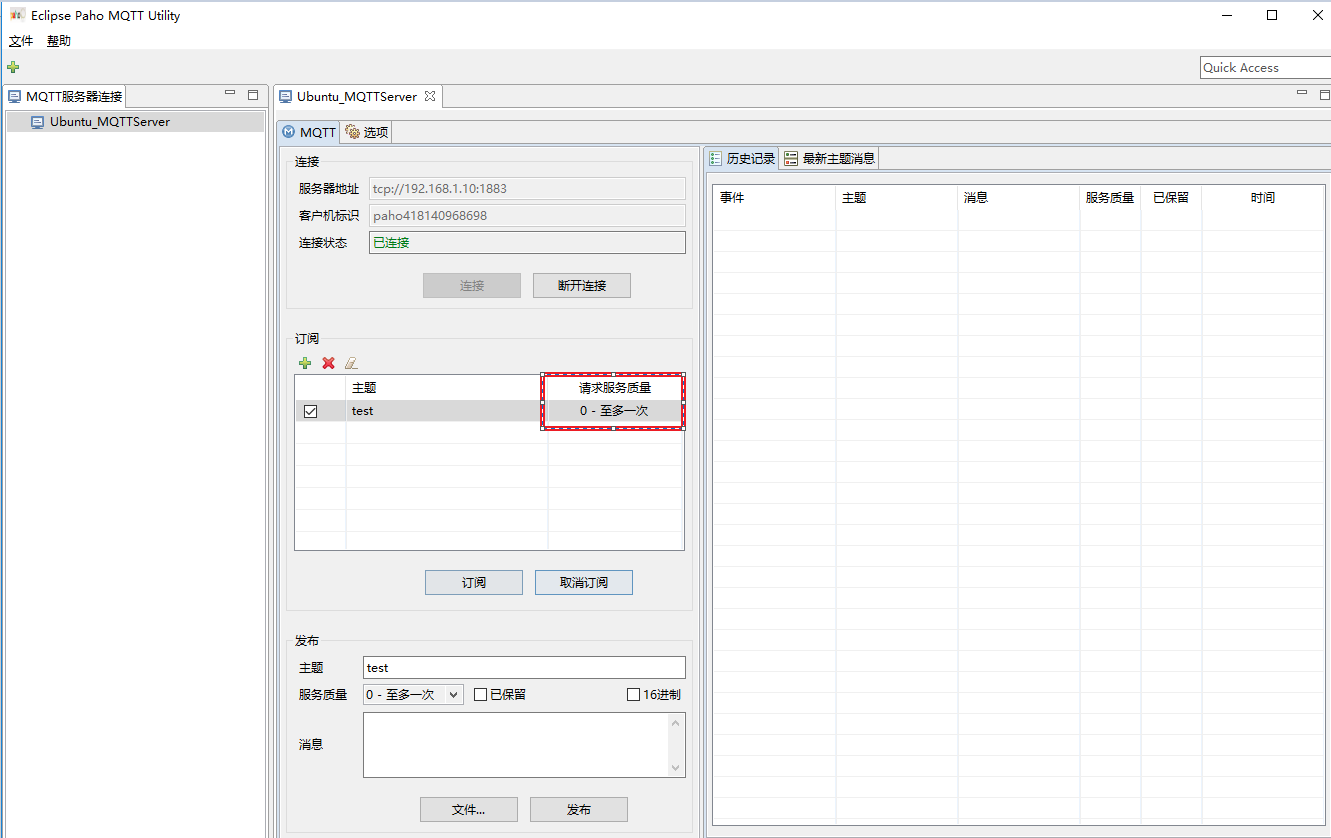

      1. QoS=0(1，2)，抓包分析:

分析:

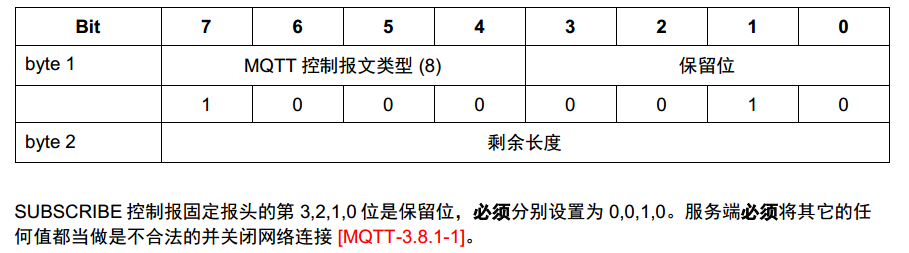

    Subscribe 报文固定报头

     82   ：   其中bit7~bit4 ：8 对应消息类型为 Subscribe， bit3~bit0: 2 保留位

     09   ：   剩余长度

   Subscribe 报文可变报头

     00   ：   报文标识符MSB

     01   ：   报文标识符LSB， (报文标识符由16位组成， 因此这里我们报文标识符位1)

     00   ：   之后主题过滤器(Topic Filter)长度MSB

     04   ：   主题过滤器(Topic Filter)长度 LSB ,与我们设置的"test"长度 符号

     74  65 73 74 ： 对应的就是主题过滤器"test"

     00   :     QoS = 0,  若设置的是“至少一次”， 则为01， 若设置"刚好一次"，则为02

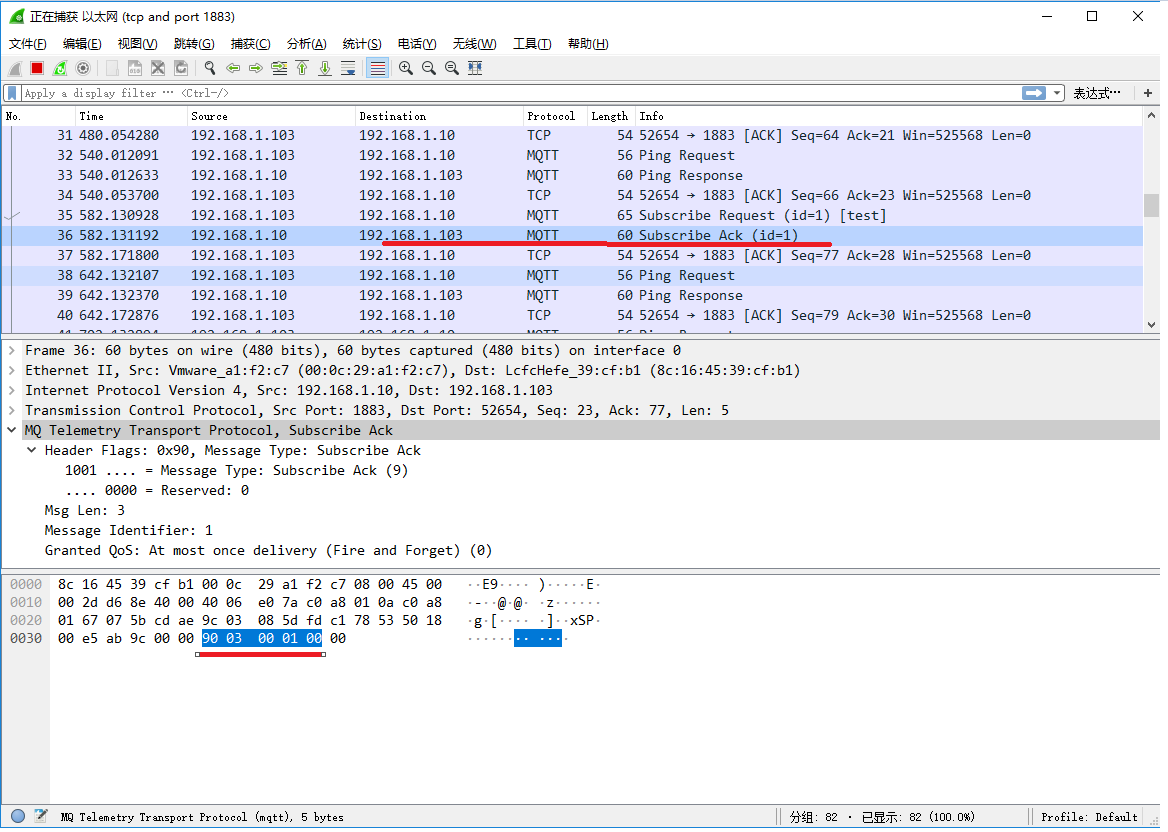

继续，看看服务器返回给我们的Subscribe ack数据包:

分析:

      Subscribe ACK 报文固定报头

       90  ： bit7~bit4值对应9，表示是Subscribe ack消息类型， bit3~bit0 保留位为0

       03  ： 剩余长度

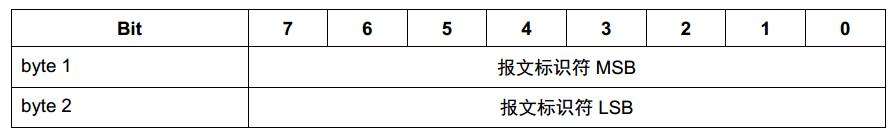

      Subscribe ACK 报文可变报头

       00  ： 报文标识符MSB

       01  ： 报文标识符LSB， 因此这里的报文标识符为1， 与我们之前Subscribe发送的报文标识符一致

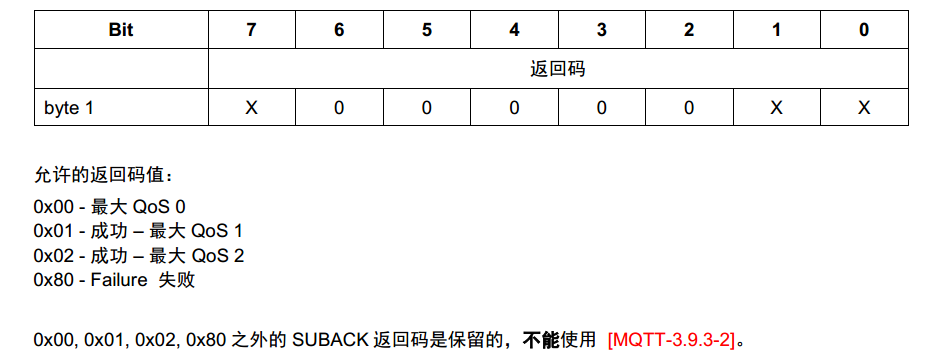

        Subscribe  ACK 有效载荷

       00 ：bit7为0，表示成功，bit6~bit4 固定为0； bit3~bit2固定为0; bit1~bit0 : 0 ，表示QoS=0，完全符合我们的设置
