【MQTT】利用MQTT.fx上传数据节点到中移OneNET云平台

在学习使用OneNET云平台过程中，使用MQTT协议向平台上传数据，利用MQTT.fx输入发布tpoic，为了确保设备上传消息确实被平台所接受处理，设备可以订阅系统 topic ，从而获取上传数据点的结果消息
具体详情可参见OneNET官方链接：link
有关topic簇详情内容可参见OneNET官方链接：link

一、设备添加数据流模板

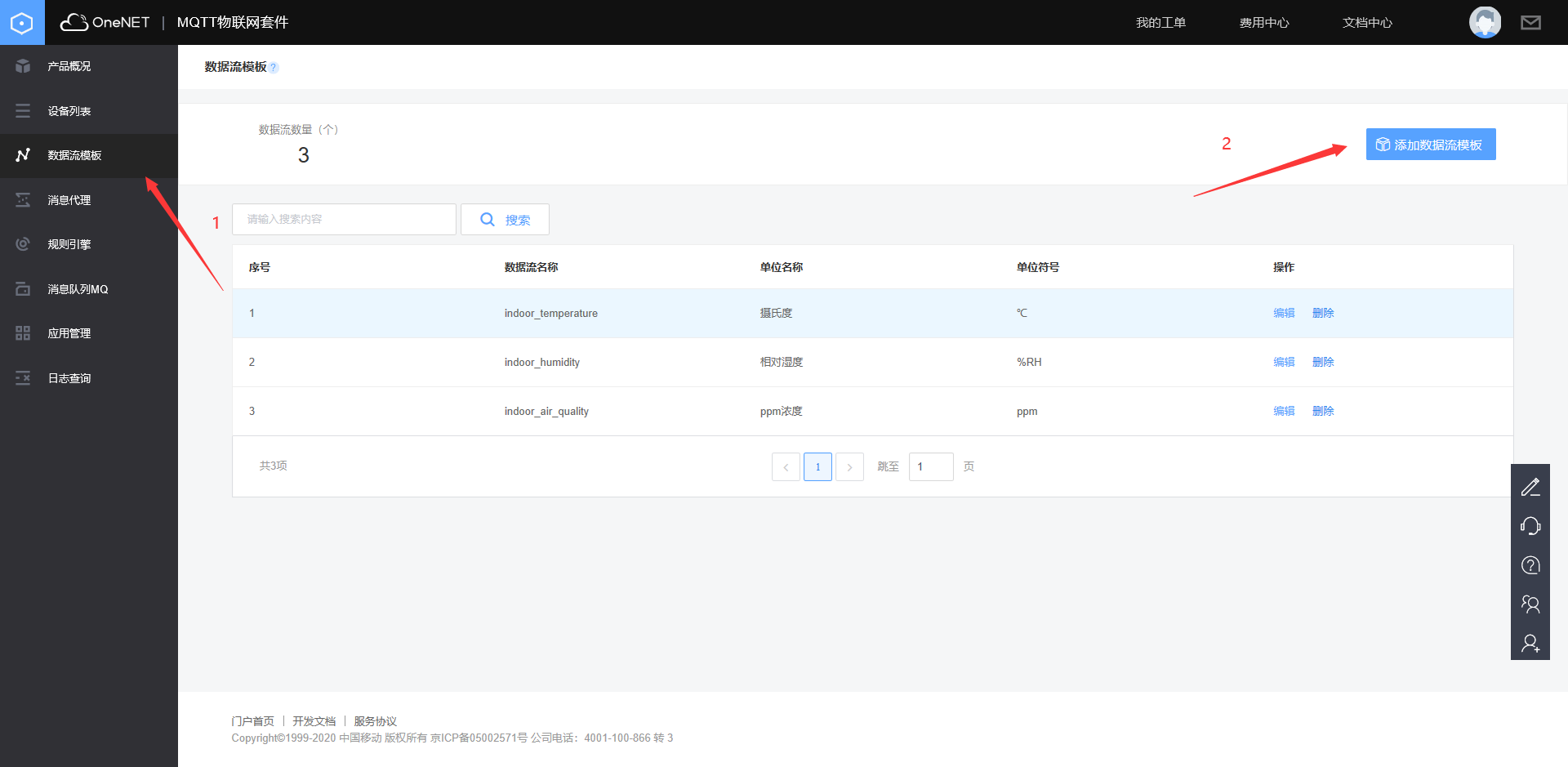

数据流模板 -> 添加数据流模板

二、数据点topic簇

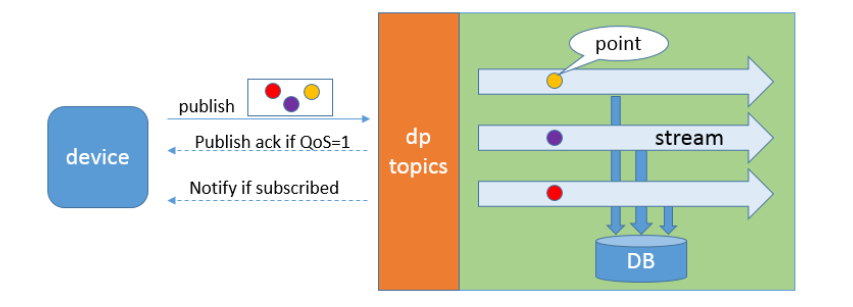

MQTT物联网套件支持用户以数据流-数据点模型将数据上传至平台并进行存储，设备可以通过数据点 topic 簇调用数据点存储服务存储数据，可以通过订阅系统 topic 获取数据处理结果通知，如下图所示：

数据点 topic 簇 topic 列表如下：

设备数据点上传
设备可以通过向系统固定 topic：$sys/{pid}/{device-name}/dp/post/json 发送数据点存储消息，消息中payload字段数据内容仅支持json格式，示例如下：

{
    "id": 123,
    "dp": {
        "temperatrue": [{
            "v": 30,
            "t": 1552289676
        }],
        "power": [{
            "v": 4.5,
            "t": 1552289676
        }],
        "status": [{
                "v": {
                    "color": "blue"
                },
                "t": 1552289677
            },
            {
                "v": {
                    "color": "red"
                },
                "t": 1552289678
            }
        ]
    }
}

设备数据点上传，支持 QoS1，若 publish QoS=1，则平台回复 publish ack

三、MQTT.fx参数配置

1、订阅topic
为了确保设备上传消息确实被平台所接受处理，设备可以订阅系统 topic 获取上传数据点的结果消息；
选择Subscribe项，输入订阅topic名称；
点击 Subscribe，完成 topic 订阅；

订阅topic命名规则：$sys/{pid}/{device-name}/dp/post/json/+
本例中，订阅topic为：$sys/349308/DHT11/dp/post/json/+

2、设备数据点上传

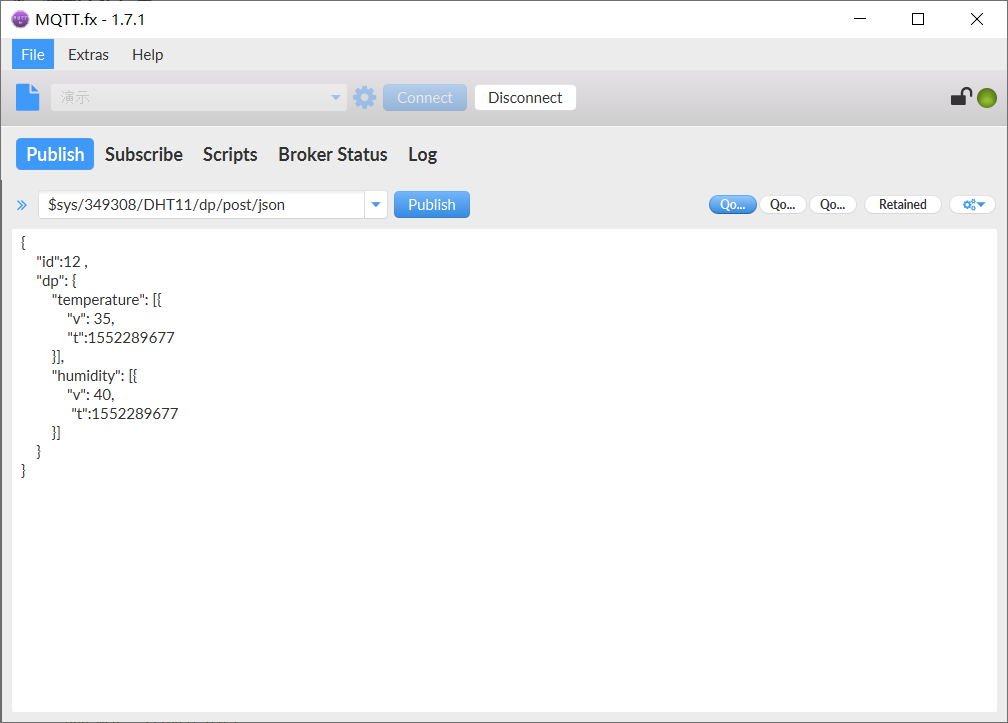

选择Publish项，输入发布 topic;
点击 Publish，上传数据点至平台;

发布topic 命名规则：$sys/{pid}/{device-name}/dp/post/json
本例中，发布 topic 名称为：$sys/349308/DHT11/dp/post/json

参数说明：
① id ：消息ID，大于0的整数，数值范围为，4字节有符号数取值范围
② dp：数据点内容，key-value格式，key为数据流名称，value为list格式的一个或者多个数据点值
③ v：数据点值，可以为int/float/string/object多种格式
④ t ：数据点时间戳，unix时间，单位为秒，若不携带，则系统将以数据到达平台时间作为其数据时间

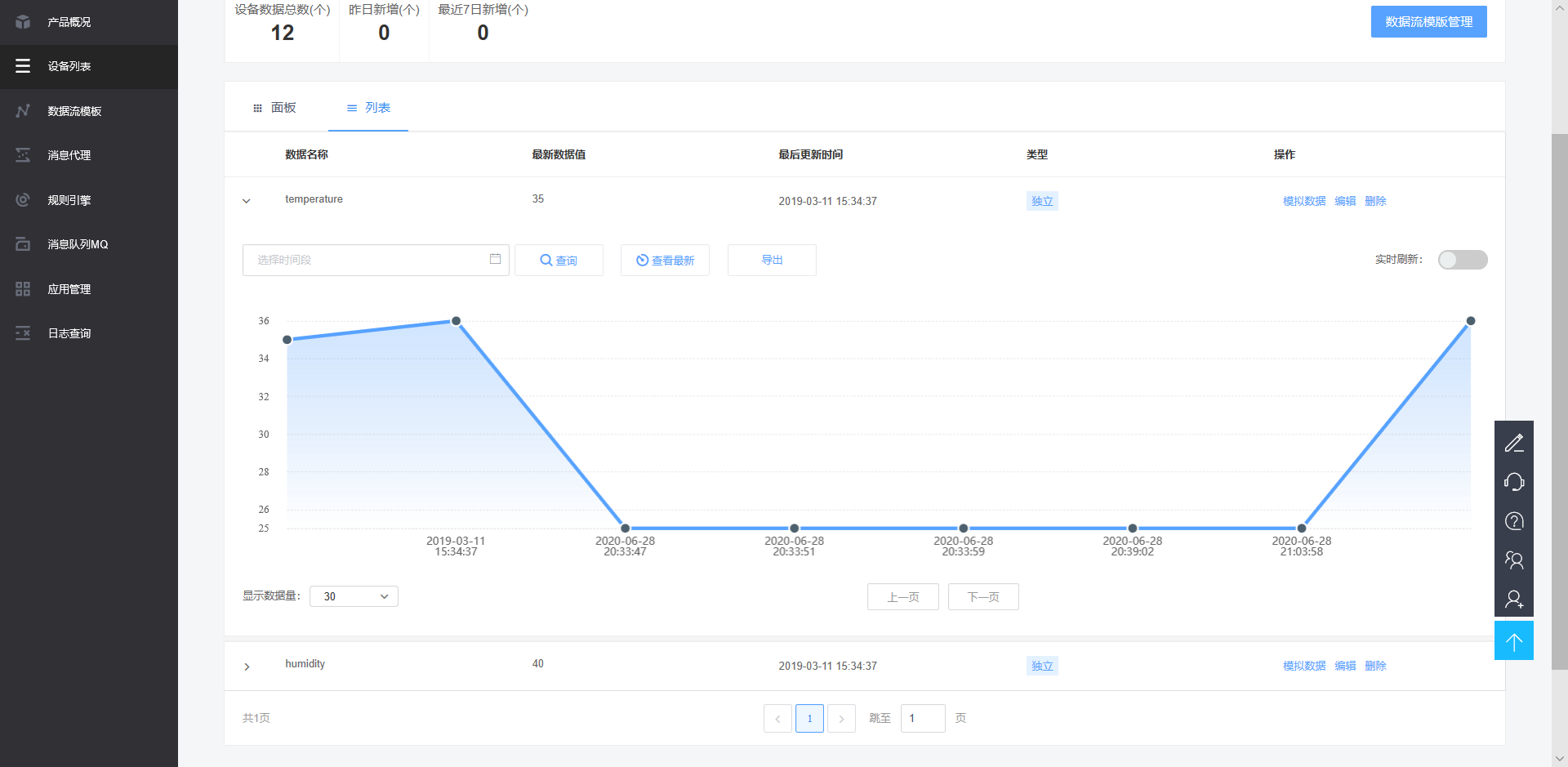

若数据上传成功则在OneNET云平台数据流模板处可以看到相应的数据流，如图所示：

平台通知上传结果
消息处理完成后，平台通过系统 topic 向设备发送上传结果通知，若设备订阅了该 topic，则能收到该消息

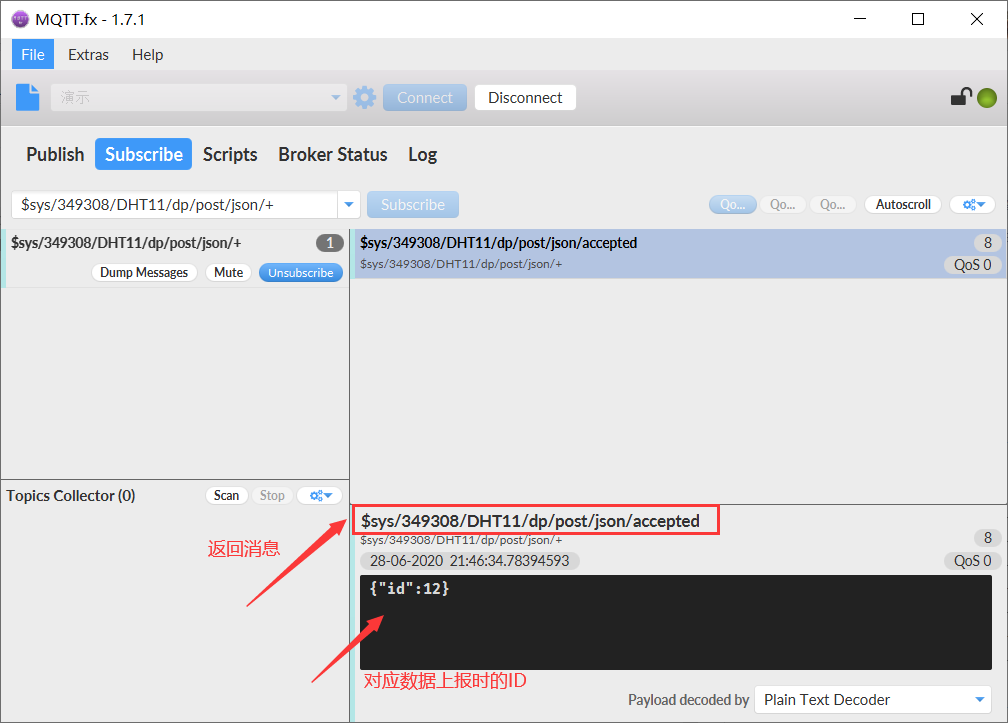

当上传数据处理成功时
返回消息至：$sys/${pid}/${device-name}/dp/post/json/accepted
数据格式为：

{
    "id": 12              //对应数据上报时的消息ID
}

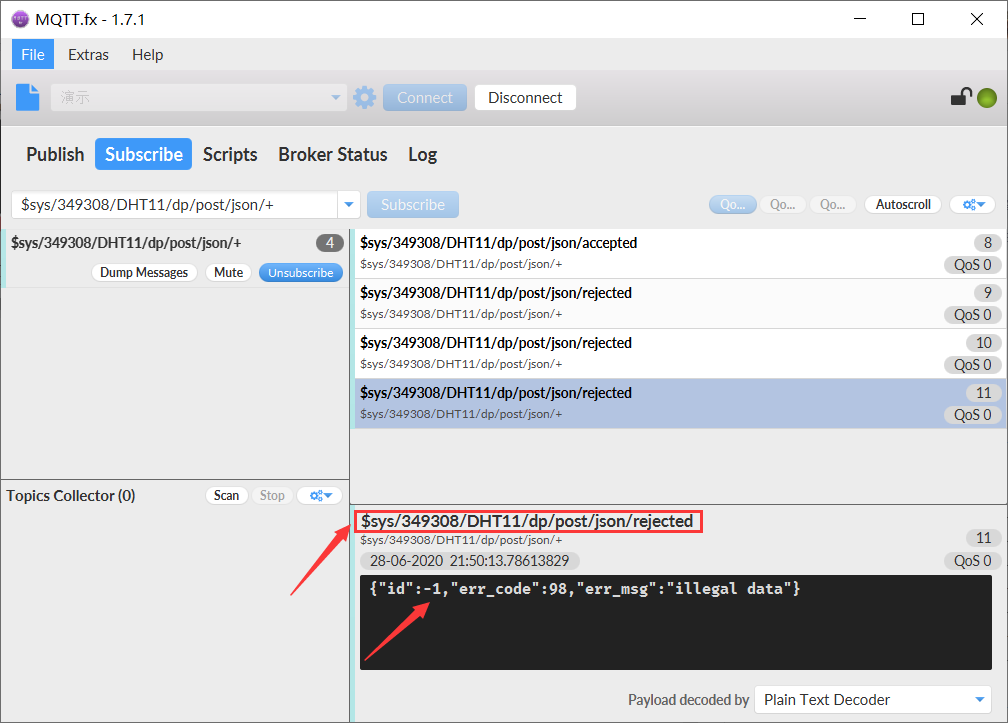

当上传数据处理失败时
返回消息至：$sys/${pid}/${device-name}/dp/post/json/rejected
若不能成功解析合法id，错误时，返回数据格式为：

{
    "id": -1,
    "err_code": 98,
    "err_msg":"Illegal Data"
}

若能成功解析合法id，由其他格式问题导致的错误，返回数据格式为：

{
    "id": 123,
    "err_code": 98,
    "err_msg":"Illegal Data"
}

错误码
上传数据处理失败时，错误码如下：
