VL813 系统概述

威盛实验室的 VL813 是一款先进的 4 端口 USB 3.0 集线器控制器，具有完全集成的电压

稳压器、低功耗和全面的 USB 充电支持。集成 5V 直流-直流

开关稳压器使 VL813 能够直接由 5V USB VBus 供电，从而降低 BOM 成本，同时

提供高功率效率。定制的内部 USB PHY 支持 USB 电源管理和

使 VL813 具有出色的信号完整性特性和改进的向后兼容性。VL813 还

具有灵活的固件架构，除了

现场更新。

基于 VL813 的集线器设备可在 Windows、Mac OS X 和各种 Linux 内核下工作，无需额外

司机。由于 USB 3.0 集线器不需要额外的驱动程序，因此 VL811+ 还与非 x86 兼容

支持 USB 集线器功能的设备和平台，如智能手机、平板电脑和机顶盒。

它非常适合所有 USB 集线器应用，如独立 USB 集线器、笔记本电脑/超极本坞

工作站/端口复制器、台式 PC 前面板、主板板载集线器和 USB 集线器复合物

设备。

基于 VL813 的器件具有精心规划的引脚排列和高集成度，布局简单，且

简化的物料清单。边带信号引脚可用于显示功率使能、过流、GPIO 和

指示灯状态控制。SPI 接口支持外部 EEPROM/闪存 ROM，可通过更新

USB.VL813 采用 QFN 76L 绿色封装 （9x9x0.85 mm），适合小型设计。

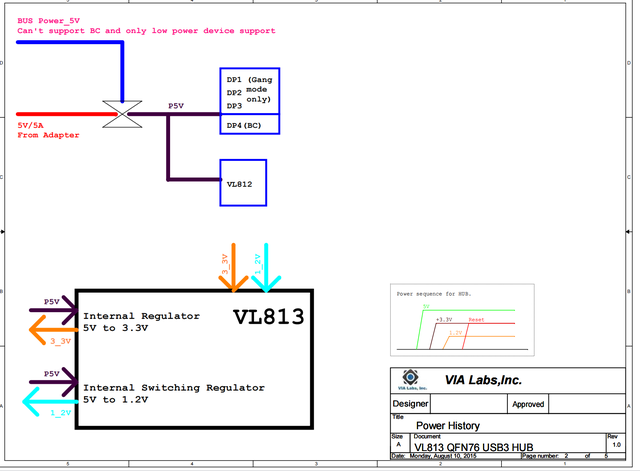

图 1 – VL813 框图 - 5 -

打开百度APP看高清图片

- 6 -

通过 USB 快速充电细节

通过 USB 快速充电的 3 个概念： 通过 USB 快速充电能够以超过基准 USB 的速率为设备充电

标准。USB 2 的电流限制。0 对于已配置的设备为 500mA，电流限制为

USB 3.0 对于已配置的设备为 900mA。根据设备的不同，快速充电

实现通常具有1000mA至2000mA之间的电流限制。

它
