LTE-TDD资源调度（1）-QCI、GBR和Non-GBR

1.QCI

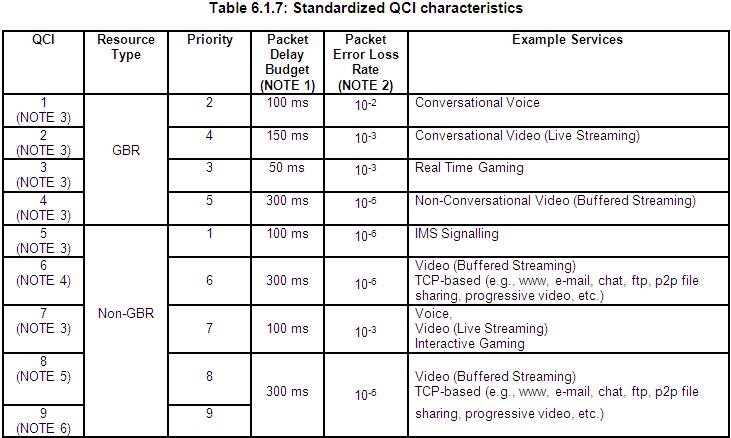

QCI（QoS class identifier），是系统用于标识业务数据包传输特性的参数，协议23203定义了不同的承载业务对应的QCI值。从表格中可以看到，QCI的范围是1-9，分别对应不同的资源类型、不同的优先级、不同的时延和不同的丢包率。为确保某个应用业务能正常运行，需要为该业务配置相匹配的QCI值（网侧设备一般会提供相应的接口）。

无线承载分为SRB（Signalling Radio Bearer）和DRB（Data Radio Bearer）。SRB用于信令的传输，DRB用于数据的传输，所有SRB的调度优先级要高于所有的DRB。

2.GBR和Non-GBR

根据QCI的不同，承载（Bearer）可以划分为两大类：GBR（Guaranteed Bit Rate，保证比特速率）类承载和Non-GBR类承载。

GBR类承载，用于对实时性要求较高的业务，需要调度器对该类承载保证最低的比特速率，其QCI的范围是1-4。有了这个最低速率外，还需要一个最高速率进行限制。对于GBR承载来说，使用MBR来限制该承载的最大速率。MBR（Maximum Bit Rate，最大比特速率）参数定义了GBR承载在RB资源充足的条件下，能够达到的速率上限。MBR的值大于或等于GBR的值。

Non-GBR类承载，用于对实时性要求不高的业务，不需要调度器对该类承载保证最低的比特速率，其QCI的范围是5-9。在网络拥挤的情况下，业务需要承受降低速率的要求。对于Non-GBR，使用UE-AMBR（Aggregate Maximum Bit Rate，聚合最大比特速率）来限制所有Non-GBR承载的最大速率（注意，不是限制某个Non-GBR承载，而是针对UE级别的。The GBR denotes bit rate of traffic per bearer while UE-AMBR denote bit rate of trafficper groupof bearers.）。

这里需要特别注意的是QCI=5的IMS信令业务，属于Non-GBR，优先级设置为比GBR类承载高。

3.默认承载和专用承载

默认承载用于数据量小且实时性低的数据业务，属于Non-GBR。当UE完成ATTACH过程后，由核心网配置默认承载的AMBR、QCI等参数。当默认承载无法满足实时性要求时，网侧会新建一个GBR的专用承载，以满足速率和时延要求。当然，如果数据量大而实时性要求不高时，专用承载也可以使用QCI值较大的Non-GBR承载。（A dedicated bearer can either be a GBR or a Non-GBR bearer while a default bearer shall be a Non-GBR bearer）

QCI、GBR、Non-GBR、MBR、AMBR之间的关系如下图所示。

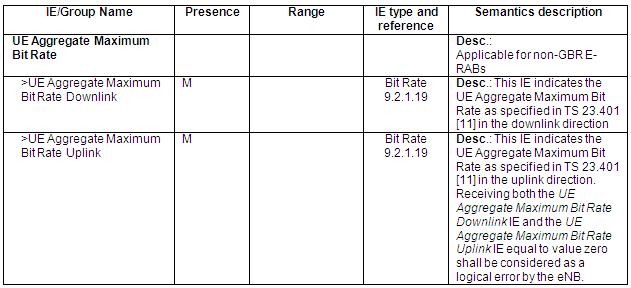

无论是默认承载，还是专用承载，后续当eNB调度的时候，由资源调度器考虑AMBR值。

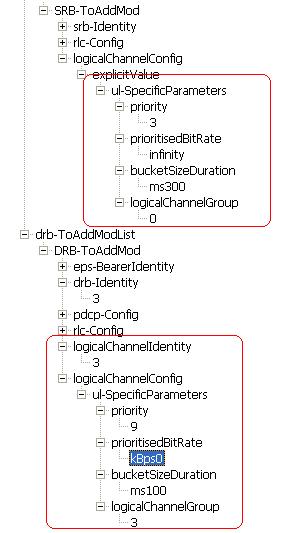

eNB需要给UE发送指定逻辑信道的优先级、PBR（Prioritised Bit Rate）和BSD（Bucket Size Duration）参数。

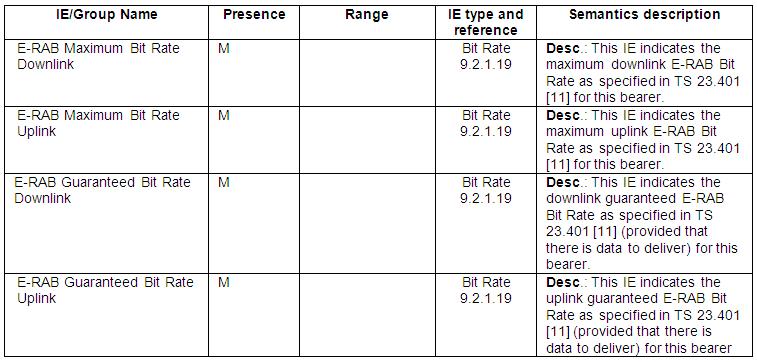

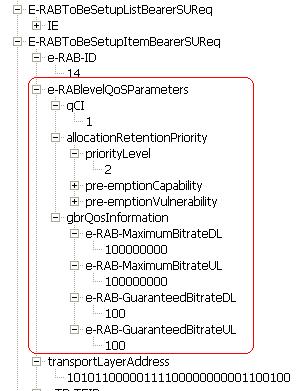

同样的，对于GBR，涉及最小速率和最大速率的GBR、MBR参数也需要由eNB侧调度时考虑。

eNB需要给UE发送指定逻辑信道的优先级、PBR和BSD参数。

4.参考文献

（1）3GPP TS 23.203 V9.12.0 (2012-06) Policy and charging control architecture

（2）3GPP TS 36.331 V9.18.0 (2014-06) Radio Resource Control (RRC)

（3）3GPP TS 36.300 V9.10.0 (2012-12) Overall description

（4）3GPP TS 36.413 V9.10.0 (2014-09) S1 Application Protocol (S1AP)
