概述

什么是信道容量呢?

称信道无差错传输信息的最大信息速率为信道容量.

如题：2019年4月

分析：

概念的意义就在于能够快速提升认知，如同窗户一样，打开后会发现很多有趣的风景。

没什么可说的，如果对信道容量都是模糊，那这道题就别想得分了，基础的东西，往往是很重要的。两个很重要的公式

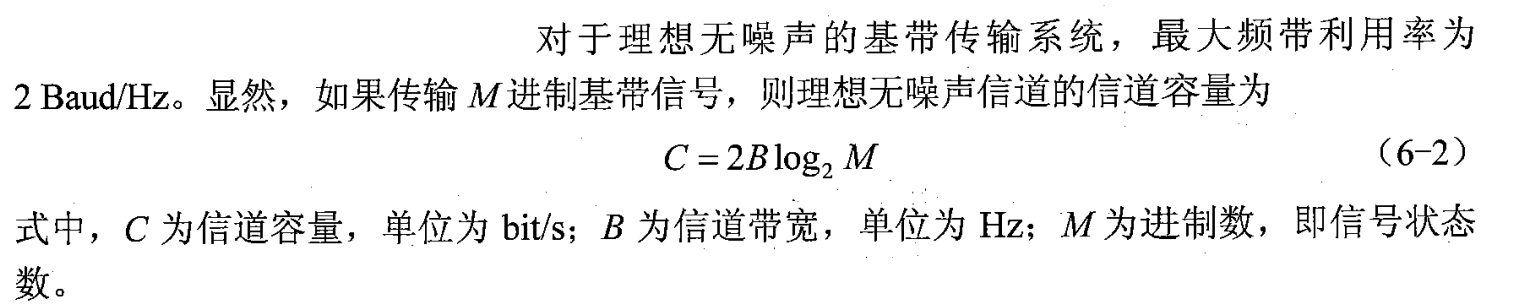

1、连续信道容量之奈奎斯特公式，即奈式准则。

如题

如果使用一个无噪声的带宽为4000Hz的话音信道来传输数字数据，采用256相制技术，试问信道容量是多少？

解：W =4000Hz

M=256， $log_{2}256$ =8比特（一个码元携带8比特的数据）

$C=2Wlog_{2}M$ =2*4000*8=64kHz

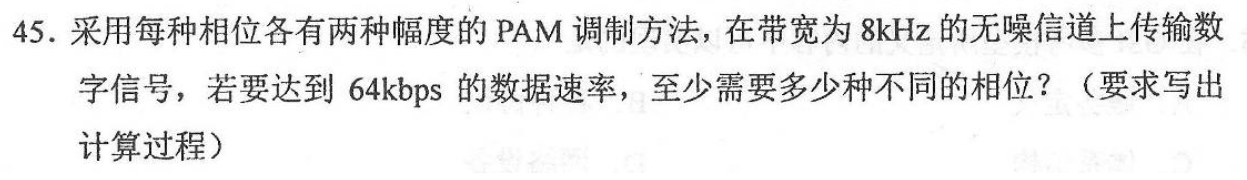

如题：2017年10月

这道题，主要的还是做题方法，不要被PAM所吓住！其实主要还是考奈式准则。

应该能想到奈式准C=2Blog2M代入 64=2*8log2M,得到M=16,也就是说一个码元带16比特数据，因为每种相位有两种幅度，也就是每种相位带了两个数据，所以需要相位数/2=8种不同相位。

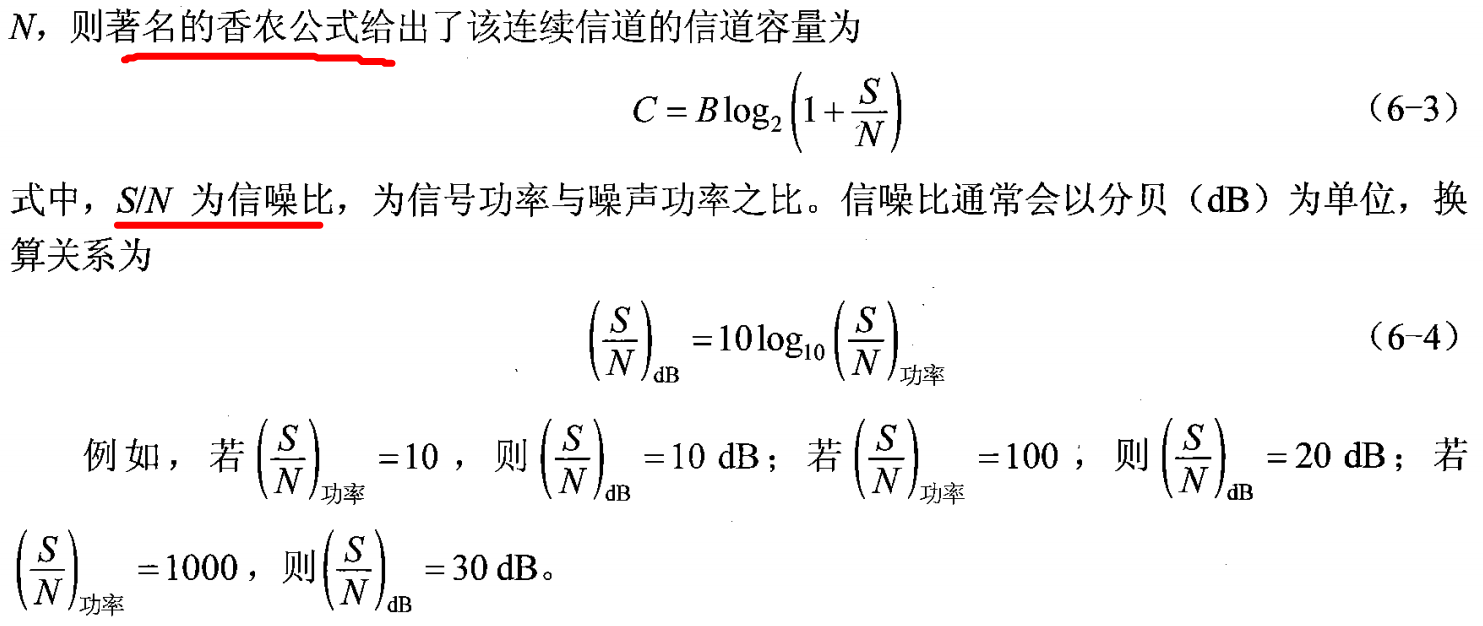

2、香农公式：

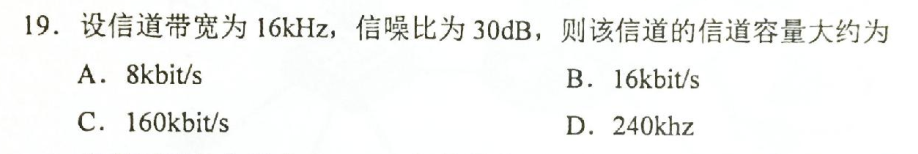

如上真题：

B=16KHz,信噪比为30分贝，信道容量？

首先，看到信噪比应该就是用香农公式，因为奈式准则是连续信道在理想状态下的信道容量。

再次，香农公式里是信噪比单位是功率，要转换30db=10log10(S/N) -> log10(S/N）=3 -> S/N(功率）=1000。

代入香农公式C=Blog2(1+S/N)=16K * log2(1001)约为160Kbit/s

扩展:

如题：2018年4月：

分析：看到信道，应该想到奈式准则与香农公式。但最大信号传输速率与最大数据传输速率又是什么概念呢？

答：

无噪声，那就是奈式准则：所以最大信号传输速率（也就是码元传输速率）=2W=2*3000=6Kbps.

最大数据传输速率，就是奈式准则公式了。C=2Blog2(32）=2*3000*5=30Kbps

先看几个概念：

1. 数据传输速率

又称码率、比特率或数据带宽，描述通信中每秒传送数据代码的比特数，单位是bps。这个很好理解，是“刚需”，每秒传多少bit的数据。

2. 码元（符号）

详见《网络原理考点之数字调制》- 2020年3月26日

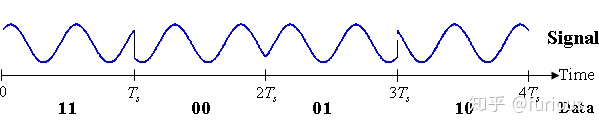

也可以叫符号（symbol）。通过不同的调制方式（诸如FSK、QAM等等），可以在一个码元符号上负载多个bit位信息。举个例子，下图是4QAM（即QPSK）调制的全部四种码元符号，一种符号可以带两个bit的信息。

3. 符号率

符号率也就是码元速率，单位是Baud/s或sym/s，表示每秒传输码元符号的数目。符号率也叫波特率或符码率。符号率决定了通信效率，显然一种调制方式符号状态数（上例中4QAM是4种）越多，符号率数值越大，每秒可以传更多的bit信息。显然有

数据传输速率=符号率 x 一种符号所带的bit数

建立在以上三种概念上的概念：带宽。

带宽实际上是个物理概念，它是指占用频谱的宽度。设计一个通信系统，其实带宽是一个被设计决定的量。明白这一点非常重要，一个系统，你打算支持多大的数据速率？采用什么调制方式？用什么编码方式？等等综合考虑了以后，这些指标决定了你的信道需要多少带宽。各种编码方式（各种用途，校验，纠错等等，目的只有一个，提高传输的可靠性）决定了你最终传输的信息总量（真正要传输的数据+必要的其他信息），调制方式决定了最终传输这些数据的符号率。

(Shanon)定理与奈奎斯特(Nyquist)准则描述了信道带宽与数据传输速率的关系。

香农定理给出了信道容量的理论上限，但是看起来有点玄幻，因为它看起来和波特率，码率啥的都没关系，而奈奎斯特准则给出的它们的关系。

奈奎斯特准则：对于一个带宽为W（Hz）的无噪声低通信道，最高的码元传输速率Bmax:

即每赫兹带宽的理想低通信道的最高码元传输速率是每秒2个码元。

根据之前Baud单位的定义，如果编码方式的码元状态数为M，得出极限信息传输速率（信道容量）Cmax：（评论指出这个是低通情况下，但不影响理解）

奈奎斯特要告诉我们的是，每个码元传送bit确定的情况下，如果我这个信道只支持W(Hz)的带宽，你最多每秒只能给我塞Cmax (bit)的信息，多了我就吃不消啦。反过来，在带宽已知，在信道容量Cmax已经被香农定理确定的情况下，实际上奈奎斯特准则给出了系统每个码元最大传送的bit数（就比如QAM数）。

回到上面那句话，带宽是一个被设计决定的量。我要传那么多的数据，信道的最大信噪比基本也能有一个预测值，你最起码得给我搞一个满足香农定理的信道，带宽少了不用说不行，多了浪费，要知道频谱资源可是灰常灰常宝贵的。还有，你的RF电路，硬件设计，滤波器都得给我满足这个带宽，少了不行，多了带宽外面的干扰信号也可能漏进来，抗干扰不行。

最后提一下载波。顾名思义，载波是信号调制与发射的载体，它只有一个中心频率，和带宽本身没任何关系。比如11n协议规定可以工作在2G频段，也可以工作在5G频段，其他因素都一样的。假定20M带宽，工作在2G频段的时候载波频率是2.4GHz，那它实际占用的频谱资源是2.390GHz-2.410GHz。工作在5G频段的时候载波频率是5GHz，那它实际占用的频谱资源是4.990GHz-5.010GHz。

，如果说带宽和载波之间有啥关系的话，那就是RF设计的时候，得考虑滤波器的设计，滤波器需要做到滤除这个带宽范围外的其他信号，载波频率相对越高，也就是滤波器中心频率越高，滤波器更容易实现。

还有一点，带宽概念不是指单一载波上的带宽，比如802.11n，802.11ac里面的20M，40M，80M带宽概念，由于采用的是ofdm技术，是指通信的时候所有子载波总共所需的频谱带宽。带宽越大，子载波数目越多。但是单个子载波的带宽又是固定的。
