5G NR Operating bands and channel bandwidth

1.NR frequency range

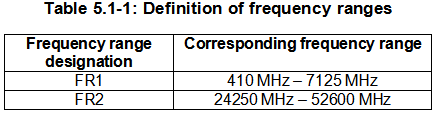

NR支持两种频率范围：FR1和FR2

2. Operating band

Operating band是指NR中有编号的、实实际际规定了上下频率边界的一段频带，如下图为FR1内的所有Operating bands，FR2内的Operating bands可参考38101-2，下面的几个概念同理，只用FR1举例。

3.Channel bandwidth
channel bandwidth是指UE所支持的几种固定的带宽配置，如5MHz、10MHz等，是包含在operating band内的。下两图分别给出FR1和FR2所支持的所有channel bandwidth

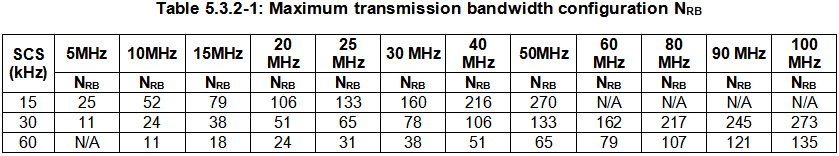

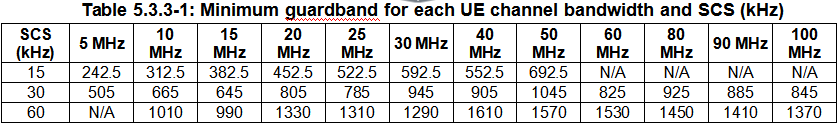

4. Transmission bandwidth configuration是指在上述2中所配置的UE的channel bandwidth内，实际用于发送内容的RB数量，即transmission bandwidth configuration包含在channel bandwidth中，但不是全部占满，其余的部分为guardband。以图中5MHz channel bandwidth、15kHz子载波间隔为例，25个RB占用的带宽是：25每个RB12个子载波每个子载波15kHz+1个预留RE即一个子载波=4515kHz，则剩下的（5MHz-4515kHz）/2=242.5kHz就等于两边要留的最小保护间隔。下两表是FR1的最大RB配置和最小保护间隔情况：

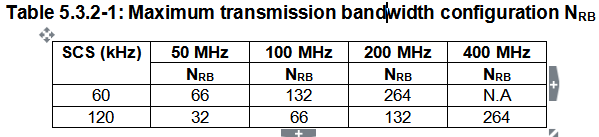

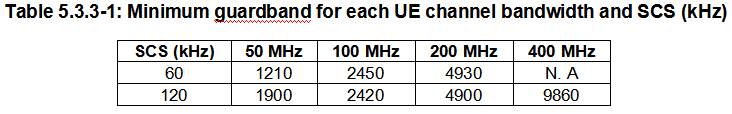

下两表是FR2的最大RB配置和最小保护间隔情况：

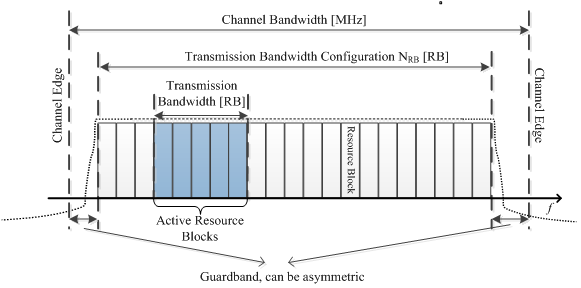

所以上述几个概念的包含关系如下图：
