(一)5G工作频段介绍

NR的频率范围如下表所示，分为FR1和FR2

频率范围的定义

信道带宽只的是一块连续的可支持发射/接收射频信号的频谱带宽。3GPP协议中定义的FR1和FR2的发射带宽分别如下表1和表2所示

表1 FR1发射带宽配置

表2 FR2发射带宽配置

协议38.101中规定，UE的信道带宽支持UE的上行或者下行的一个单独的NR RF载波。从基站侧看，在相同的频谱中，可以支持不同的UE信道带宽。相同UE的多个载波传输(CA)或者在BS信道带宽内不同UE对应多个载波都可以支持。

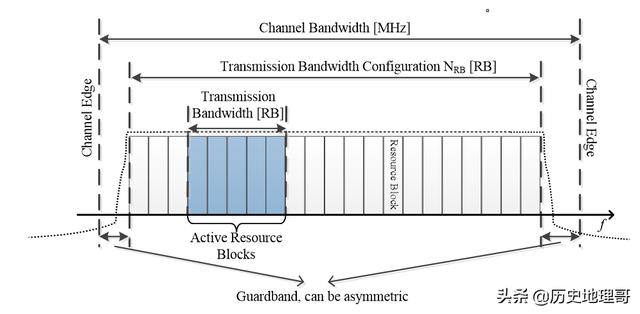

从UE端看，一个UE被配置一个或者多个BWP/载波，每一个对应自己的UE信道带宽。UE不需要知道基站的信道带宽或者基站如何分配带宽给不同的UE。信道带宽，保护带宽和传输带宽的关系如下图所示：

NR中信道带宽和传输带宽定义

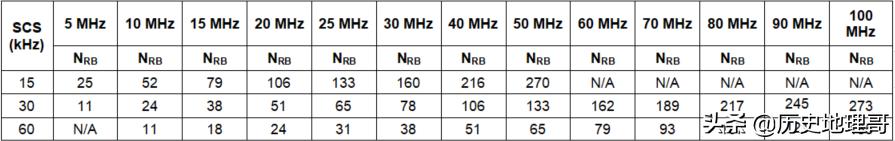

最大的传输带宽和UE的信道带宽，子载波间隔的关系如下表所示：

最大的保护间隔和UE的信道带宽，子载波间隔(SCS)的关系如下表所示：

(2)信道栅格

信道栅格是用于调整载波频率位置的最小单位，NR部署了频谱覆盖较宽的频率范围(0~100GHz):对于不同的频率范围，频谱数量、带宽宽度以及系统参数设计均有不同。

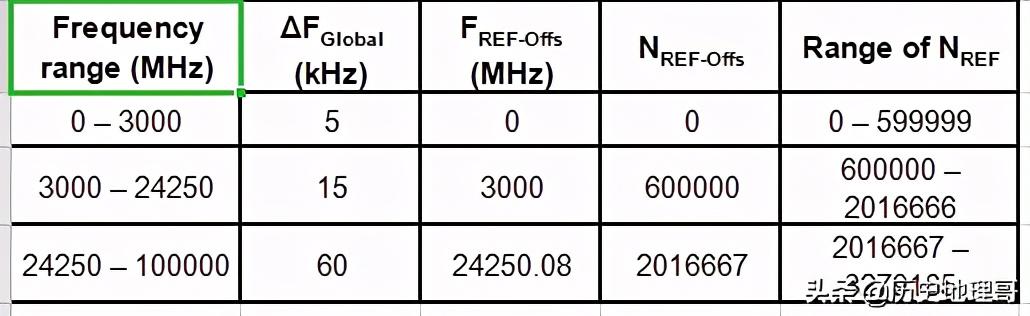

3GPP规范首先针对0~100GHz频率范围引入了如下表所示的全球栅格定义，并以全球栅格为步长对频点进行了统一编号(NR-ARFCN)，编号的目的主要是用于射频信道的信令指示。

全球栅格与NR-ARFCN的关系

在此基础上，不同频率范围内工作频段的信道栅格基于全球栅格的整数倍进行了定义如下表(其中一部分)所示：

各频段信道栅格定义

3GPP协议还定义了信道栅格与信道带宽的关系，信道栅格尽量指向靠近信道带宽中心的RE，但由于信道带宽内的RB数可能为奇数，也可能为偶数，因此信道栅格与信道内RE的关系分为两种情况，如下表所示：

信道栅格与信道内RE的映射关系

(3)同步栅格

同步栅格是用于配置同步/广播信号的基本频率位置，同步栅格的步长和密度决定了UE进行小区搜索的时间。和LTE不同，NR的信道栅格不一定只位于系统带宽的中心，一个带宽内也不必只有载波中心才可以配置同步信道。

LTE重耕频段的NR同步栅格和100kHz信道栅格存在栅格间不是子载波整数倍的情况，这将导致同步信号和基于100kHz信道栅格放置的数据信号无法采用单一的FFT实现数据处理。因此需要以一定的频率间隔补充定义两个同步信号栅格的位置，这样可以保证任一信道嗲款内都有一个和数据部分正交的同步信号可用。

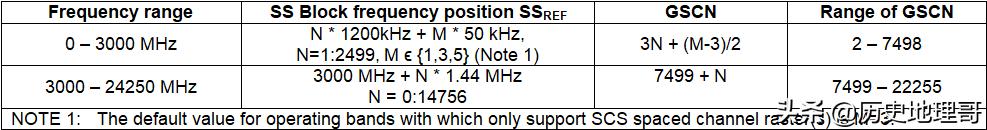

全球同步信道栅格编号(GSCN)
