华三hcl链路聚合实验

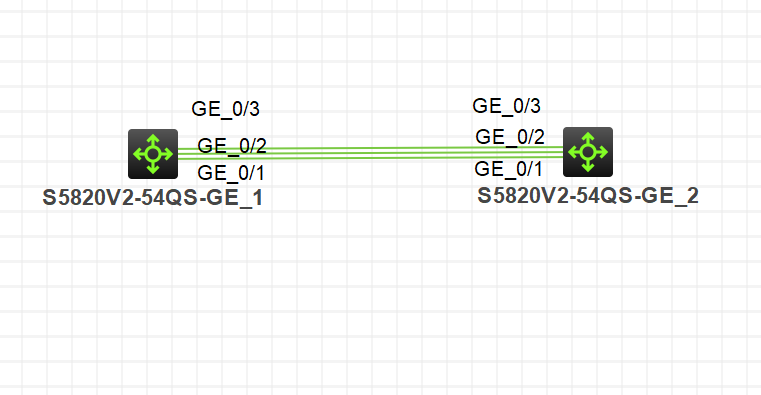

实验拓扑：

要求1：

配置动态链路聚合

SW1的配置：
[SW1]int Bridge-Aggregation 1 //创建聚合组，创建这个聚合组时，我经常以为是int link之类的命令
[SW1-Bridge-Aggregation1]link-aggregation mode dynamic //设置为动态聚合
[SW1-Bridge-Aggregation1]quit
[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1 //把端口1加进聚合组1
[SW1]int g1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1 //把端口2加进聚合组1
[SW1]int g1/0/3
[SW1-GigabitEthernet1/0/3]port link-aggregation group 1 //把端口3加进聚合组1

SW2的配置：
[SW2]int Bridge-Aggregation 1 //创建聚合组，这个聚合组号可以不和SW1的相同
[SW2-Bridge-Aggregation1]link-aggregation mode dynamic //设置为动态聚合
[SW2-Bridge-Aggregation1]quit
[SW2]int g1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1 //把端口1加进聚合组1
[SW2]int g1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1 //把端口2加进聚合组1
[SW2]int g1/0/3
[SW2-GigabitEthernet1/0/3]port link-aggregation group 1 //把端口3加进聚合组1

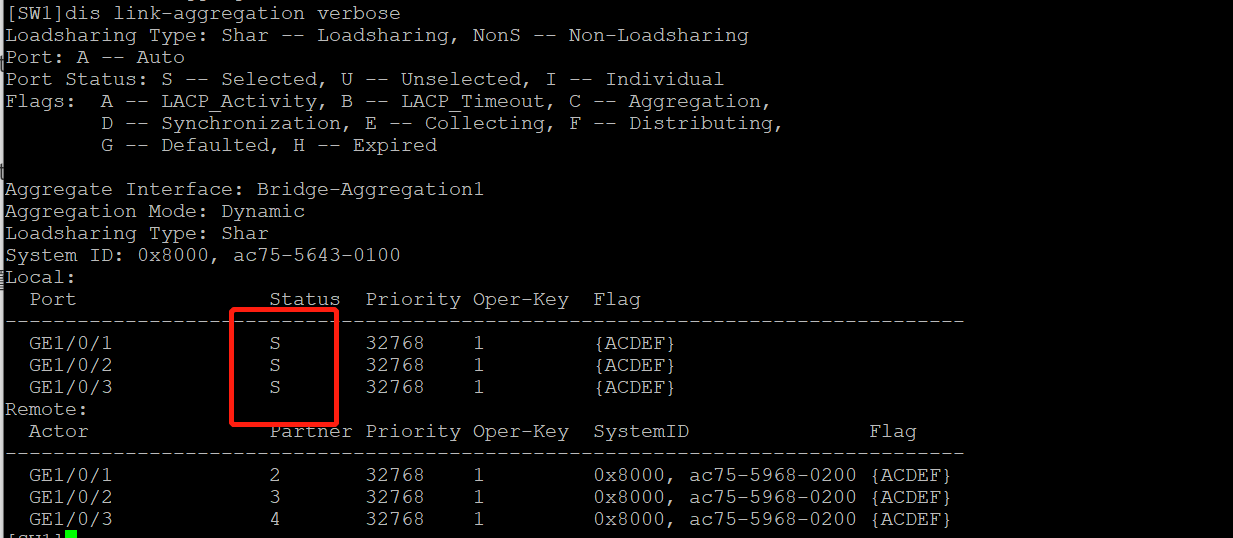

在SW1上查看相关配置：
可以看到，SW1的三个端口都被selected，要求一完成

要求二：

配置聚合时，设置最大选择端口数为2

SW1的配置：
[SW1-Bridge-Aggregation1]link-aggregation selected-port maximum 2

SW2的配置：
[SW2-Bridge-Aggregation1]link-aggregation selected-port maximum 2

在SW1上查看相关配置：

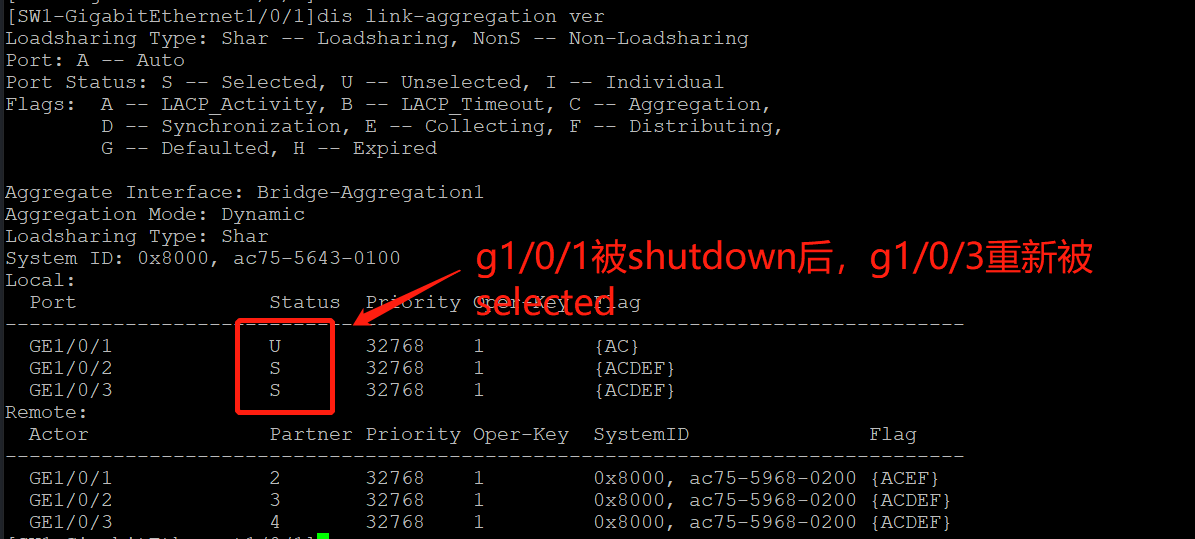

把SW1的g1/0/1口shutdown后，有如下情况

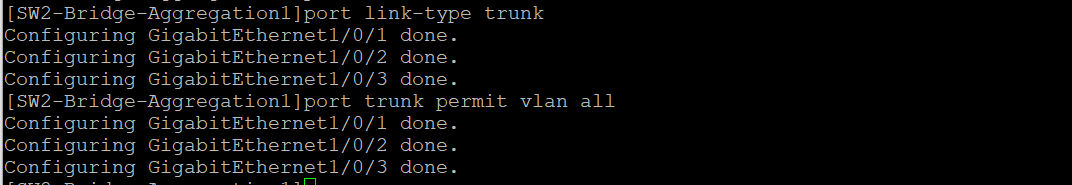

注意：要想配置链路聚合的端口为trunk，要在聚合组视图下配置，在某个物理接口下配置，无效
