5G组网方式

本文来源：鲜枣课堂，原标题：关于5G的NSA和SA，看完秒懂！

本文将用最通俗的语言讲解非独立组网和独立组网，NSA和SA。

第一个5G正式标准马上就要发布了，相信大家一定都在翘首企盼。

之前我曾经和大家介绍过，去年12月份的时候，我们其实已经发布了“半个”5G标准。是的没错，那个时候是“非独立组网(NSA)”的5G标准。

而我们现在正在等的，是“独立组网(SA)”的5G标准。

关于非独立组网和独立组网，NSA和SA，虽然大家都听了很多次，但很少有人能真正搞懂它们到底是怎么一回事。

今天，我会用最通俗易懂的语言，全面介绍一下它们俩，希望能够让大家彻底明白它们到底是怎么一回事。

废话不多说，我们开始吧！

在南京夫子庙，有一个做餐饮业的老板，名叫星爷。

他开的店，名叫四号餐厅。餐厅的主厨，叫胖四。

餐厅的生意一直很好，但是随着业务日益增加，人满为患，已经无法满足客户的需要。

所以，星爷打算扩张自己的生意。

可是，扩张生意需要大量的资金，不能盲目投资。于是，他想了几种扩张的方案：

第一种方案（方案A），就是开一家全新的店。租一个门面房，取名“五号餐厅”，请一个新大厨，叫胖五。

这种方案，最简单直接，新大厨可以在新店里尽情发挥自己的厨艺。

但是，这种方案也是最贵的。需要花的钱，也是最多的。

第二种方案（方案B），就是开一家全新的店。租一个门面房，取名“五号餐厅”。但是，不请新大厨。由胖四直接负责照看四号餐厅和五号餐厅。

这种方案，虽然省钱，但是有点麻烦，难操作。最头痛的是，胖四很可能忙不过来。

于是，星爷就开始在两种方案之间反复纠结……

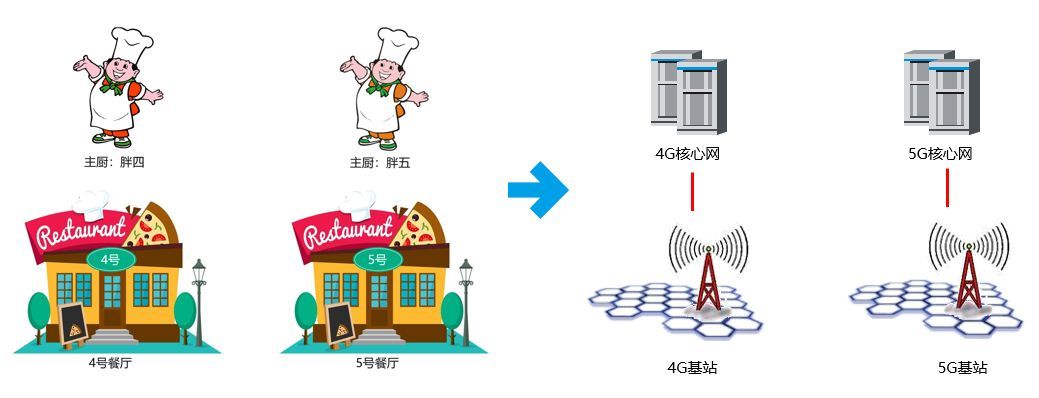

嗯，上面这个故事，聪明的通信汪肯定一下子就猜出来了——例子里面的厨师，就是核心网。店面，就是基站。4号，就是4G。5号，就是5G。

方案A

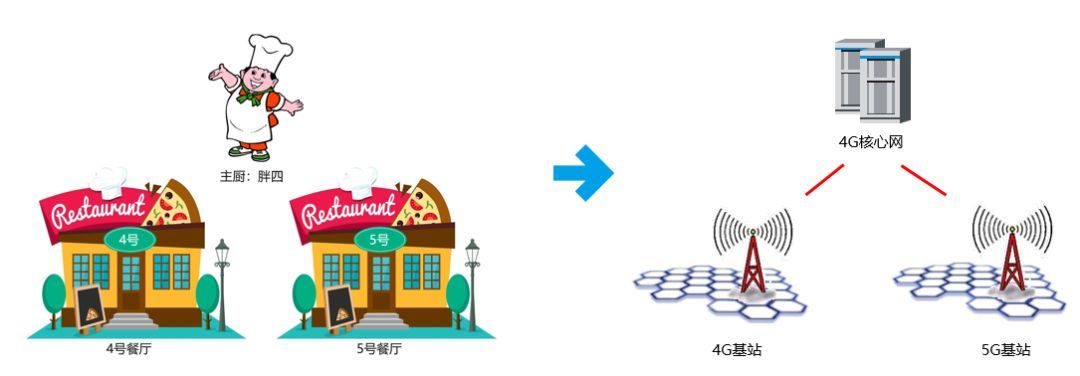

方案B

而我要告诉大家，其实故事里面的方案A，就是独立组网方式。而方案B，是非独立组网方式。（注意，独立组网和非独立组网，分为多种，方案A和B，都是各自其中一种。）

简单来说，之所以有独立组网和非独立组网之分，归根到底的原因，就是钱。

如果你是不差钱的土豪，如果你想拥有纯正的、完美的5G网络，给用户提供最酷的体验，那很简单，就是全部同时新建，采用独立组网方式。

全新的5G核心网+全新的5G基站，和4G完全分隔开，你建设起来会很爽，维护起来也很爽。用户用起来，一样是爽。

但是，并不是所有运营商都是土豪。为了方便大家逐步享受5G，在独立组网方式之外，追求和谐社会的3GPP组织也设计了很多非独立组网方式，相当于提供了各种档次的“套餐”。

独立组网方式主要有2种。非独立组网方式有多少种？

8种。。。

5G组网之所以复杂，就是因为这个非独立组网。

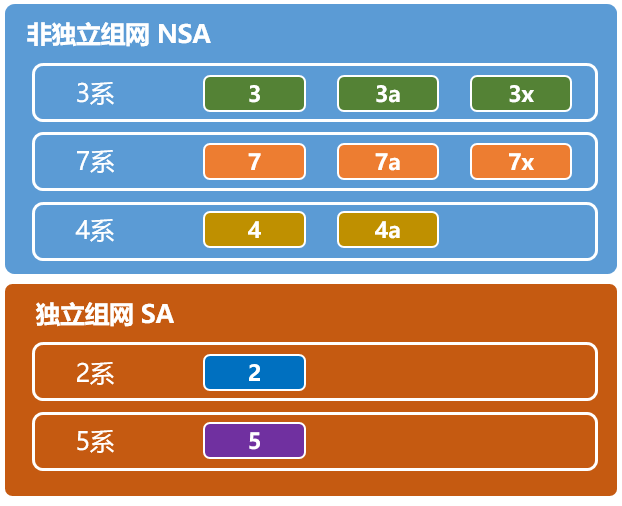

大家看下图，非独立组网方式明显比独立组网方式多吧？

每一个小方框，都代表一种组网方式。

我们逐一介绍一下吧。先挑简单的说。

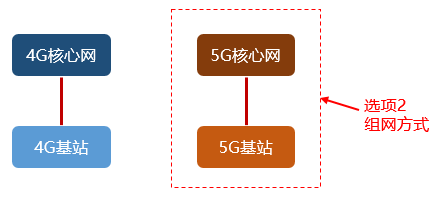

前面我们说的方案A，核心网和基站全部新建，就是选项2组网方式。财力充足的运营商，或者从零开始的运营商，无疑会选择这样的方案。

"选项2"组网方式

我们土豪就是2，不解释

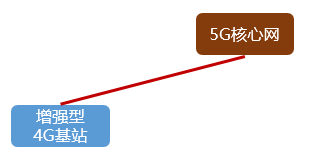

或者，你把现有的4G基站升级一下，变成增强型4G基站。然后把它们接入5G核心网，这样可以利旧，多少也能省点钱。

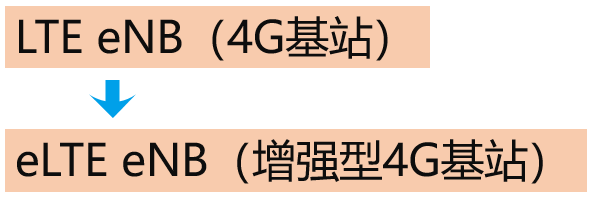

e就是enhanced，增强型的意思

这里有点别扭，实际上应该是 e(LTE eNB)

"选项5"组网方式

这种方案，就是"选项5"组网方式。

不管怎么说，选项2和选项5，都是独立建网，所以都属于“独立组网方式”。

独立组网很简单。真正麻烦的，是非独立组网。

咳咳，为了最大化投资，为了稳步推进网络建设，为了……，我们决定采用非独立组网（严肃脸.jpg）。

我才不会告诉你，其实就是“穷”……

冷静！冷静！请你认真思考一下——如果你是星爷，想要扩张业务，你是先请大厨？还是先扩店面？

我想，大部分人都会选择先扩店面。是的，也就是先建5G基站。

很难理解？不难啊，你看看那些饭馆，店里坐不下，不就门外摆桌子嘛。。。

前提是城管不会找你麻烦

先建5G基站，这样确实比较简单。香烟我买不起一包，那我就买一根！慢慢攒钱，慢慢建：一个，两个，三个。。。积少成多。

而5G核心网（胖五大厨），费用比较贵，请了就要养着，烧钱。

上面这种“4G核心网+4G/5G基站”的方案（也就是星爷的方案B），属于典型的"3系"组网方式。

"3系"组网方式，包括选项3、选项3a、选项3x。

在"3系"组网方式中，参考的是LTE双连接架构。

什么是双连接架构？

在LTE双连接构架中，UE（用户终端）在连接态下可同时使用至少两个不同基站的无线资源(分为主站和从站)。

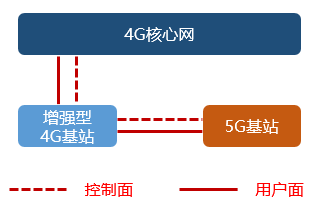

5G基站是无法直接连在4G核心网上面的，所以，它会通过4G基站接到4G核心网。

因为传统4G基站的处理能力有限，所以无法承载5G基站这个“拖油瓶”，所以，需要进行硬件改造，变成增强型4G基站。

这种组网方式，就是"选项3"。

而有的运营商，不愿意花钱改造4G基站（毕竟都是旧设备，迟早要淘汰）。于是，想了别的办法。

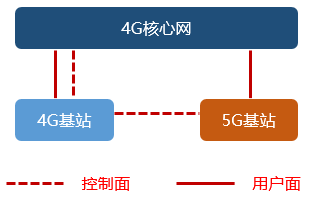

第一种办法，5G基站的用户面直接通4G核心网，控制面继续锚定于4G基站。

什么叫用户面？什么叫控制面？

简单来说，用户面就是用户具体的数据，控制面就是管理和调度的那些命令。

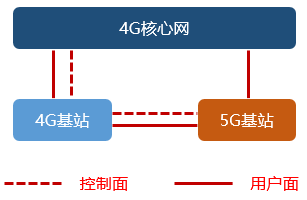

上面这种方式，叫做"选项3a"。

第二种方法，就是把用户面数据分为两部分，会对4G基站造成瓶颈的那部分，迁移到5G基站。剩下的部分，继续走4G基站

这种方式，叫做"选项3x"。

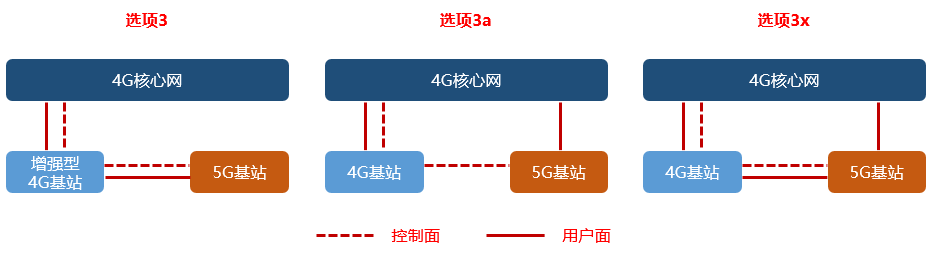

我们把它们三个放在一起，可以对比看看：

注意，只有"选项3"是增强型4G基站

3/3a/3x组网方式，是目前国外运营商最喜欢的方式，原因很简单：

1、利旧了4G基站，省钱。

2、部署起来很快很方便，有利于迅速推入市场，抢占用户。

好吧，虽然我们觉得先扩店面比较好，但确实有的老板愿意先雇大厨。也就是先建5G核心网。毕竟，很多优质的5G体验，必须基于5G核心网才能实现。

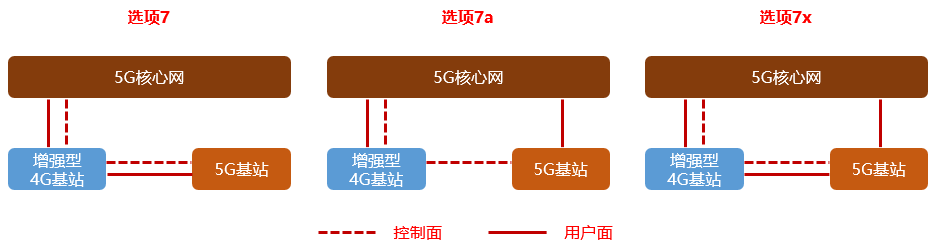

把"3系"组网方式里面的4G核心网替换成5G核心网，这就是"7系"组网方式。很容易记住吧？

需要注意的是，因为核心网是5G核心网，所以此类方式下，4G基站都需要升级成增强型4G基站。

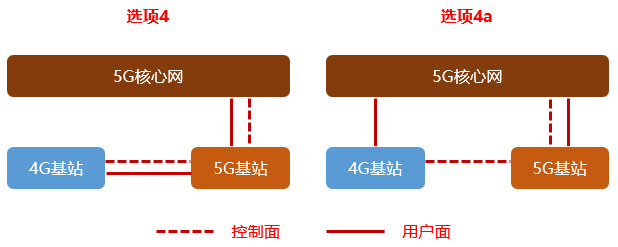

最后再看看"4系"。

其实很简单，在"4系"组网里，4G基站和5G基站共用5G核心网，5G基站为主站，4G基站为从站。

唯一不同的，选项4的用户面从5G基站走，选项4a的用户面直接连5G核心网。如下图所示：

以上，就是组网方式的解释说明。不知道大家都看明白了没？

诀窍都懂了吧？我来敲个黑板——这么多系里面，最重要的，就是那个3系。搞懂了3系，其它系都容易懂。将来打交道，研究最多的，估计就是3系和2系。

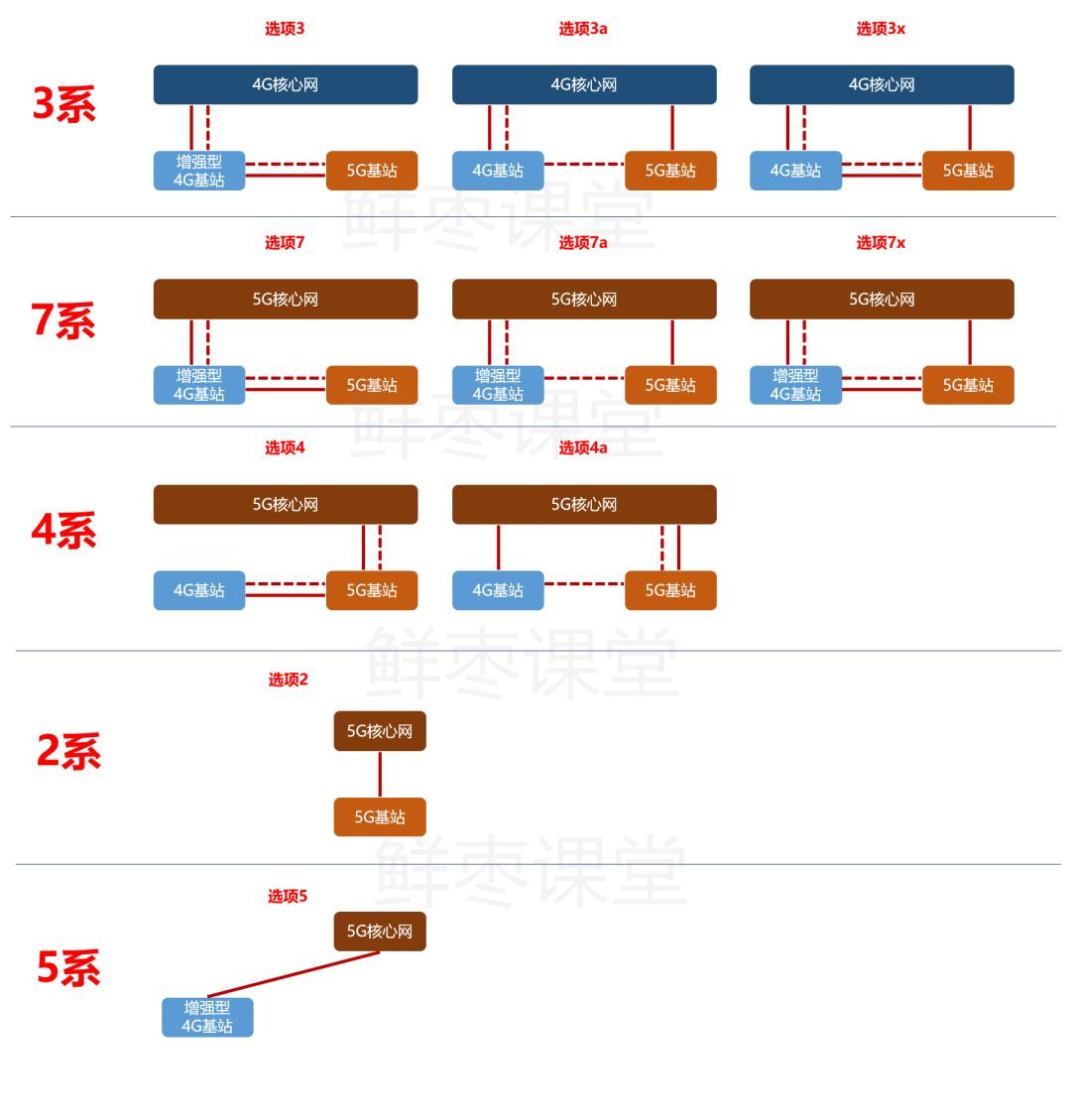

扔一个完全版的全家福，看得更清楚：

事实上，对于非独立组网来说，随着时间的发展，它最终也是往独立组网的方向演进。

而演进的速度，就取决于5G生态的成长情况。说白了，还是那句老话，如果有人用，就万事大吉，演进快快哒，如果没人用，那就#@￥%@&。。。

最后，送分题来了，大家猜猜，我们国家的三大运营商，会采取哪种方式实施5G建网呢？
