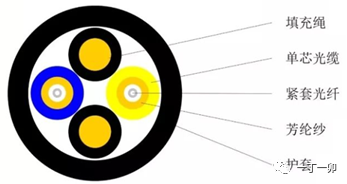

野战光缆是一种军用光缆，专门为野战和复杂环境下需快速布线或反复收放使用而设计的无金属光缆。野战光缆的芯数多为1、2、4芯，下图为一种野战光缆的断面结构。

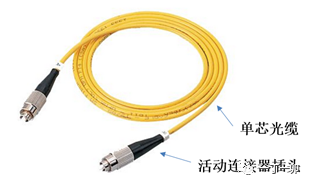

上图光缆断面中的单芯光缆，就是我们常用的单芯跳纤中2个活动连接器插头之间那根外皮为浅黄色的缆线，很多人称之为软光纤，但其标准名称为“单芯室内光缆”。

由于单芯光缆非常适合作跳纤(两端带有活动连接器插头)或尾纤(一端带有活动连接器插头)使用，所以，野战光缆使用时也是常带有活动连接器插头的。

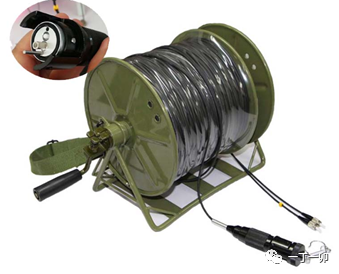

为便于快速布放，野战光缆通常以光缆组件出现，包括：野战光缆、光缆连接器和收放线架。为便于携带，野战光缆的外径较细，重量较轻。

为适应野战和复杂环境下快速布线和反复收放的使用要求，野战光缆还具有：抗张力、抗压力、强重比高；柔软性好，易弯曲；耐油、耐磨、阻燃；适用温度范围广等特点。

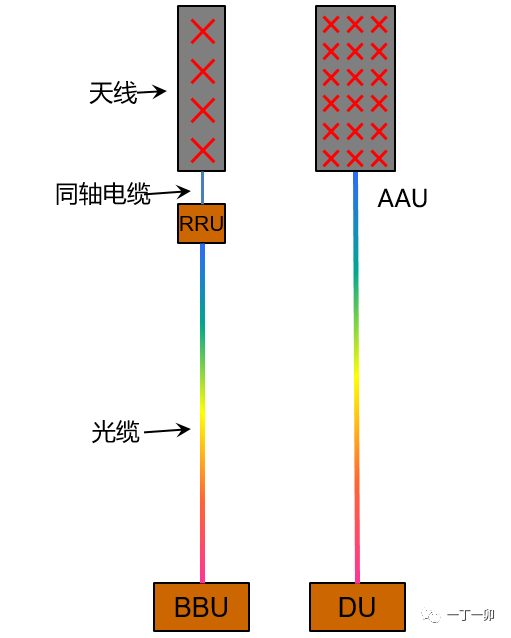

基站的BBU/DU和RRU/AAU之间需要通过光缆连接。而RRU/AAU多安装在户外，比如铁塔上，这就要求与BBU/DU的连接光缆具有：便于活动连接、户外使用、安全可靠的特点。

而野战光缆很好地符合了以上要求，所以野战光缆广泛地用于基站的BBU/DU和RRU/AAU之间的连接。

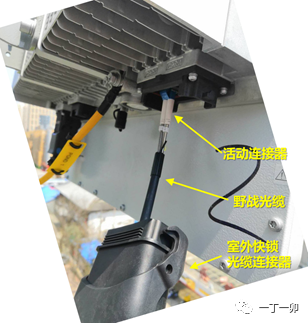

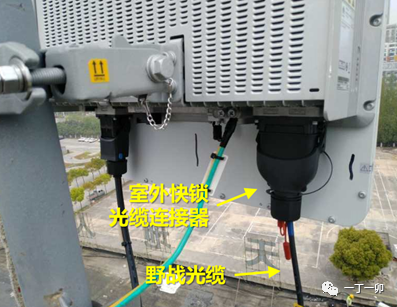

野战光缆天线端与5G基站AAU的连接如下图所示。

打开室外快锁光纤连接器，就可以看到野战光缆上的活动连接器。活动连接器插接在AAU上的光模块上。

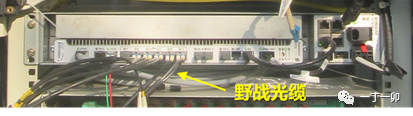

野战光缆远离天线端的活动连接器，在DRAN模式下，通常直接插接在BBU/DU设备基带板(e)CPRI接口的光模块上。

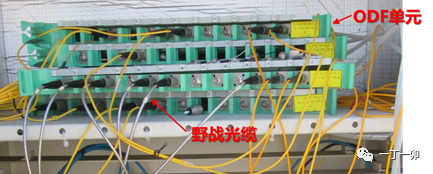

在CRAN模式下，则可能插接在基站/室外机柜的ODF单元、或无源波分的合分波器端口上，再通过普通接入光缆连接到BBU/DU设备。

尽管野战光缆用于RRU/AAU连接时，其机械及防护性能远远超出了实际需求，但运营商还觉得不够，恁是在野战光缆上增加了金属铠装层(下图中的柔性钢管)，使其抗压性能高达3000N/100mm；这一性能超过了直埋光缆、达到了水底光缆的标准，可经受小汽车的碾压。

野战光缆内单芯光缆的抗拉伸力比较低(40N)，也不抗紫外线，所以，野战光缆与AAU连接时，应使用室外快锁连接器固定野战光缆的护套，避免让单芯光缆直接受力。而室外快锁连接器的高度不足10cm，当野战光缆两端分支的单芯光缆长度超过室外快锁连接器的高度时，室外快锁连接器就无法固定在野战光缆的护套上，这样就会造成AAU端单芯光缆受力，并暴露在户外。

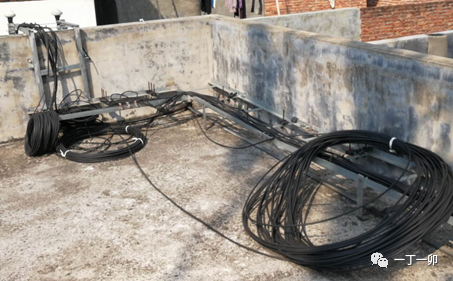

由于野战光缆单根的采购长度是一定的，常用的有：40米、50米、60米、70米、80米。施工时，每条光缆都有10米以内的余长。而通常一个基站(物理站址)包含了多个逻辑站，每个逻辑站至少需布放3条野战光缆，这样，一个基站余留的野战光缆总长度就可能多达百米以上。

路边常见的钢管塔，塔体内也基本被盘留的野战光缆塞得满满当当。

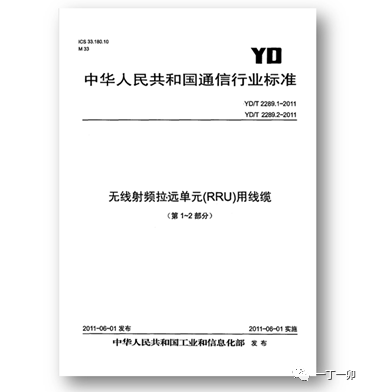

运营商定制的RRU/AAU连接光缆，由于含有金属构件，并不符合野战使用，实为一种室外用铠装跳纤，但大家依然习惯称之为野战光缆。工信部关于RRU/AAU连接光缆的标准为2011年发布的YDT 2289，根据这一标准，RRU/AAU连接光缆的名称应为“RRU/AAU用光缆”。

YDT 2289规定的RRU/AAU用光缆并不具备野战光缆的耐磨、抗冲击、抗弯折、耐油、温度适应性高等特点，其允许的拉伸力和压扁力甚至比普通野外通信光缆的要求还要低得多，但需要阻燃。

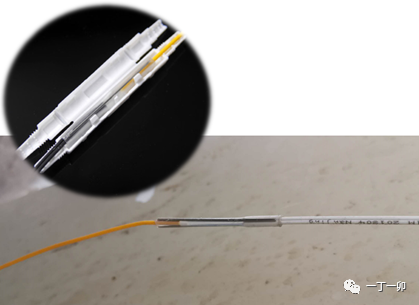

RRU/AAU用光缆的余长则可以通过对设备端光缆现场成端(即制作活动连接器插头)进行控制，RRU/AAU端光缆依旧在工厂预制成端，设备端光缆根据实际需要的长度进行裁剪后，再像FTTH入户光缆一样，现场熔接上一段尾纤进行成端，并对熔接点用保护盒进行保护。

按产品的行业标准采购和命名光缆，按实际需要的长度裁剪和布放光缆，也许更合适些。
