LoRa串口无线数据收发模块

关键词：Sx1278 LoRa数传模块 UART无线模块 100mW无线模块  扩频模块  扩频抄表模块
标题1：Sx1278 无线模块
标题2：LoRa串口无线数据收发模块

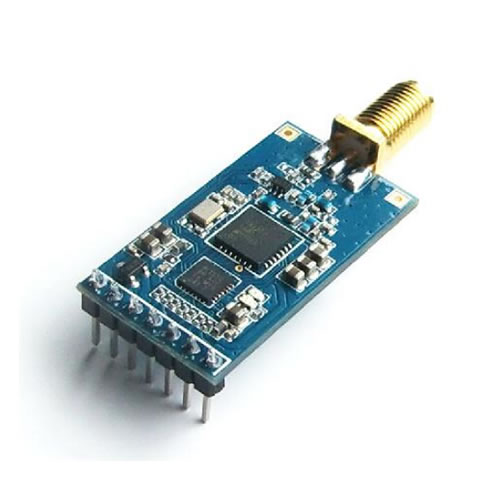

标题3：Sx1278  LoRa透明传输无线模块 YL-800T

标题4：自动跳频超低功率远距离抗干扰星型组网扩频通讯数传模块YL-800T

一、模块概述

YL-800T 是一款体积小、微功率、低功耗、高性能、远距离的无线数传模块。内部自动扩频计算和前导CRC 纠错处理，不改变用户的任何数据和协议，采用半双工通讯，实现串口无线收发代替有线传输的功能。

模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置低功耗高速处理器，数据处理能力、运算速度均有所提高。

模块支持普通透明传输方式，不改变用户数据和协议，所发即所收；也可以建立一对多星型网络通讯，中心模块通过地址呼叫节点模块，节点模块通过透传方式作出应答，节点之间不会相互干扰，非常适合无线水表，气表，传感，等低功耗应用场合。

用户可以通过我司配置的上位机软件，或者用AT命令根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、扩频带宽等参数，操作简单，使用方便。

二、模块特点

Ø  基于LoRa扩频调制技术。

Ø  半双工通讯，串口数据透明传输。

Ø  载波频率：420 ~ 510MHz（Sx1278），覆盖433M、470M、490M等免费频段。

850 ~ 930MHz（Sx1276） ，覆盖868M、915M等免费频段。

Ø  工作电压2.1~3.6V 或者 4.5~5.5V。

Ø  微功率发射，最大100mW，7 级可调。

Ø  接收灵敏度高达- 148dBm，最大发射功率+20 dBm。

Ø  采用高效前向纠错编码技术和跳频机制，抗干扰能力强，误码率低。

Ø  支持串口唤醒，随时收发数据，无周期唤醒时间。

Ø  支持空中唤醒，通过模块给出AUX 信号，唤醒用户设备。

Ø  CAD 检测LoRa信号，防止误唤醒。

Ø  可通过命令切换模块的工作模式。

Ø  可以通过软件或者单片机命令灵活设置模块参数。

Ø  2.54 标准插针接口，方便嵌入式安装。

Ø  内置看门狗，保证长期可靠稳定运行。

Ø  开阔地有效通讯距离可达3~5 公里。

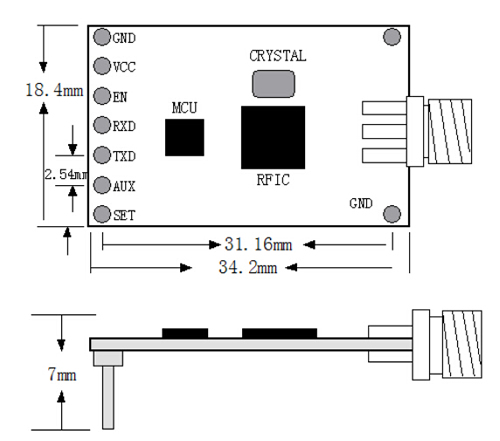

三、尺寸结构

四、管脚定义

五、技术参数

六、应用领域

ü  无线排队设备，酒店电子门锁、生物识别门禁管理系统；

ü  温室大棚数据采集，农田节水灌溉；

ü  医疗和电子仪器仪表自动化控制；

ü  智能教学设备、婴儿监护、医病房呼叫系统；

ü  家庭电器和灯光智能控制；

ü  防盗报警智能卡，铁路机车远程检测；

ü  水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测；

ü  无线会议表决、打分系统，PDA终端、无线点菜系统；

ü  LED屏无线传输文字，图片和无线控制；

ü  电子衡器、无线吊秤、车辆监测、老化设备检测；

ü  工业设备数据无线传输以及工业环境监测；

ü  视频监控云台控制，门禁考勤读卡器；

ü  气象/油井/水利设备信息采集以及自然环境检测；

ü  矿井下井人员考勤定位系统；瓦斯检测报警；

ü  仪器、货物、医疗设备等重要资产和重要人员的区域定位；

ü  物流的供应链管理；

ü  风力发电路灯无线控制，太阳能光伏逆变器的数据监控；
