概述

STM32 PC通过串口助手无线传输数据到单片机

之前学习了STM32单片机，使用正点原子的精英板、两个TTL 转LoRa 半双工无线数传模块，通过PC机串口助手，向32单片机传输数据，接收数据使用串口1。

无线数传模块

模块的无线通讯部分基于Semtech Sx1276或Sx1278 的LoRa扩频调制技术，内部自动扩频计算和前导CRC 纠错处理。具有超高接收灵敏度和超强抗干扰能力，同等发射功率下比其他无线数传方案通讯距离更远，表现出更低的功耗。
无线数传模块采用STM8L低功耗单片机处理器，用户不需要对模块进行二次开发。支持广播透明传输模式和一对多星型协议组网模式。

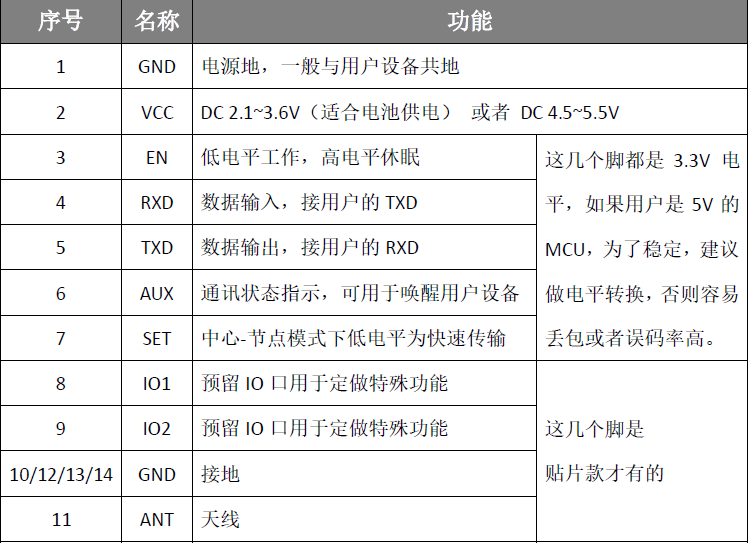

引脚说明：
在这里插入图片描述

连线架构简图

在这里插入图片描述

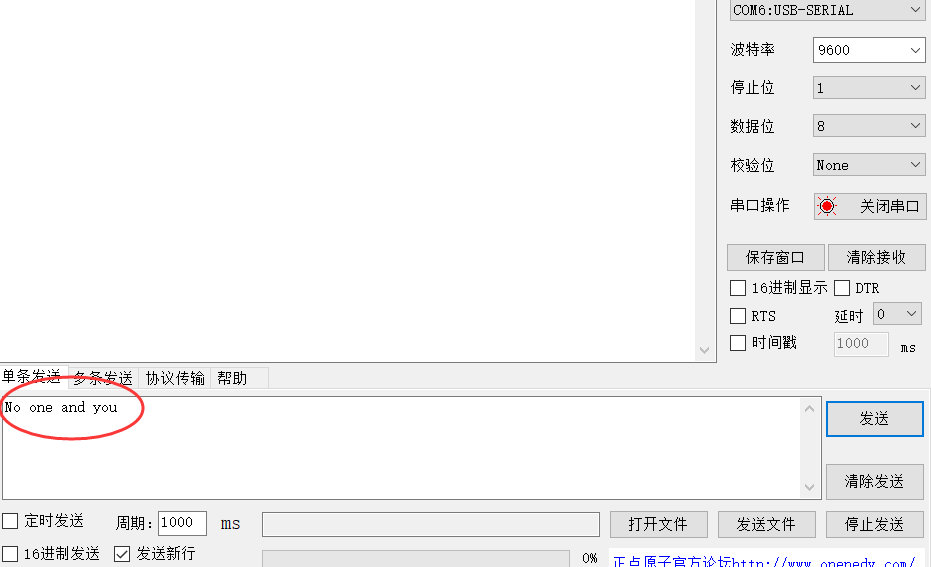

串口调试助手发送数据

在这里插入图片描述

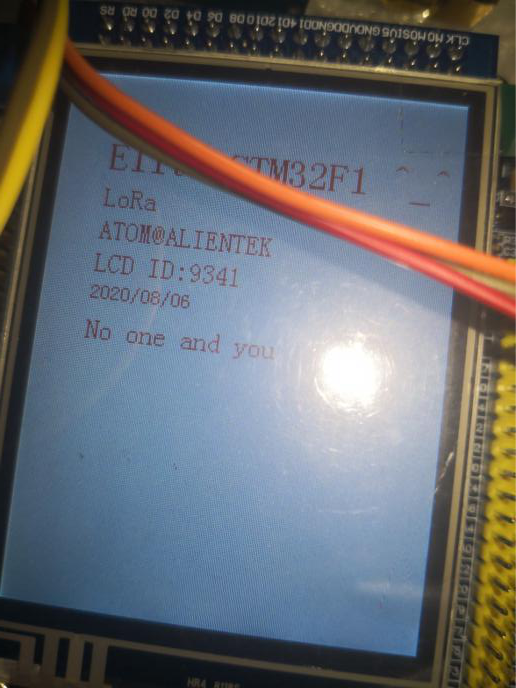

开发板LCD显示：

在这里插入图片描述

KEIL工程：

串口初始化函数：

void uart_init(u32 bound){
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

	//USART1_RX	  GPIOA.10初始化
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器

	//USART 初始化设置
	USART_InitStructure.USART_BaudRate = bound;//串口波特率
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

	USART_Init(USART1, &USART_InitStructure); //初始化串口1
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
	USART_Cmd(USART1, ENABLE);                    //使能串口1

}

串口1中断处理函数：

void USART1_IRQHandler(void)                	//串口1中断服务程序
	{
	u8 Res;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
		Res =USART_ReceiveData(USART1);	//读取接收到的数据
		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //还没收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
					}
				}
			}
     }
}

主函数：

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"

int main(void)
{
	u16 t;
	u16 len;
	u8 lcd_id[12];			 //存放LCD ID字符串

	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(9600);	 //串口初始化为115200
	LED_Init();			     //LED端口初始化
	LCD_Init();
	//KEY_Init();          //初始化与按键连接的硬件接口
	POINT_COLOR=RED;
	sprintf((char*)lcd_id,"LCD ID:%04X",lcddev.id);//将LCD ID打印到lcd_id数组。
	LCD_Clear(WHITE);
	POINT_COLOR=RED;
	LCD_ShowString(30,40,210,24,24,"Elite STM32F1 ^_^");
	LCD_ShowString(30,70,200,16,16,"LoRa");		//低耗远距数传模块
	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(30,110,200,16,16,lcd_id);		//显示LCD ID
	LCD_ShowString(30,130,200,12,12,"2020/08/06");
	while(1)
	{
		if(USART_RX_STA&0x8000)
		{
			len=USART_RX_STA&0x3fff;//得到此次接收到的数据长度
//			printf("rn您发送的消息为:rnrn");
//			for(t=0;t<len;t++)
//			{
//				USART_SendData(USART1, USART_RX_BUF[t]);//向串口1发送数据
//				while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET);//等待发送结束
//			}
//			printf("rnrn");//插入换行
			LCD_ShowString(30,150,200,16,16,USART_RX_BUF);

			USART_RX_STA=0;
			for(t=0;t<len;t++)
			{
				USART_RX_BUF[t]=' ';
			}
		}

	}
}
