ebyte Lora 转 4G 透传通讯测试

目标

    通过Lora模块将数据发送到云上的服务器。

测试工具

1. Lora 模块，我用的是 ebyte E22-400T22D；
2. Lora 天线，我用的是 ebyte TX433-JKD-20P；
3. Lora-4g数传电台，我用的是 ebyte E90-DTU(400SL22-4G)，外加 4G天线，Lora天线，电源线 和 USB线；
4. 1张有流量的SIM卡，大卡，我是用手机的迷你卡在外面做了个套对付用了；
5. usb-TTL 转接线，我用的是CH340G 模块，WIN10系统自动安装驱动；
6. Lora-4g数传电台 配置工具 E90-DTU(xxxSLxx-xxx)-V1.3.exe；
7. Lora模块 配置工具 RF_Setting(E22-E90(SL)) V2.0.exe；
8. 串口助手 XCOM；
9. 具有公网ip的服务器，以及TCP 测试工具，我用的是 TCP-UDP服务管理V3.02。

接线方式

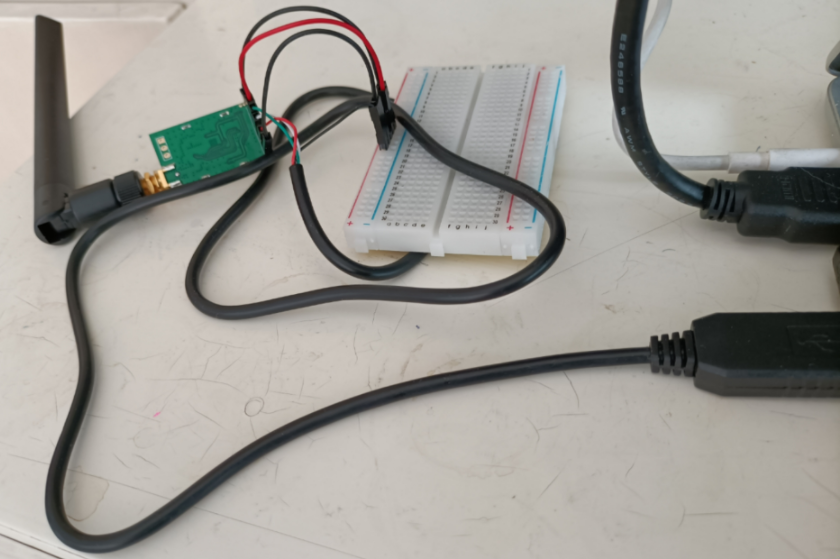

    1. Lora模块接线，图中右下usb-TTL一端接电脑usb口，左上角是Lora模块和天线，目前的接线状态是M0,M1与GND短接，即模块文档所说的 0 传输模式。如果要进入 2 配置模式，需要把立着的红线拔下来悬空。

    usb-TTL的绿线TxD接Lora模块 3-RxD，白线RxD接Lora模块 4-TxD。

    Lora模块的 5-AUX悬空。

    Lora模块的6-VCC接 usb-TTL的红线。

    Lora模块的 1-M0、2-M1、7-GND，和 usb-TTL的黑线 都共短接在面包板上，Lora模块处于 0 传输模式。

  2. Lora-4g数传电台 分别接电源、4G天线、Lora天线、插入4G SIM卡，同时用 usb 与电脑连接。

测试步骤

1. 登录到公网服务器，打开 TCP测试工具，监听端口，我指定的是431端口；
2. Lora-4g数传电台配置画面，给数传电台上电，正常情况下会提示 “设备就绪”；
3. 在 4g/2g网络透传 模式下，输入服务器公网ip和端口，注意阿里云服务器需要在控制台中开放相应的端口，默认是不开的；
4. 保存配置，点 模块重启，如果正常，会看到数传电台上面的Link灯常亮，同时服务器端 TCP测试工具 显示一个客户端连接；
5. 打开 XCOM，发送信息，在公网服务器上能够看到发送的信息。

如果一切顺利，Lora透传就测试通过了！

点对点通讯

    配置：

1. Lora模块设置模块地址为2，传输方式：定点；
2. 4g网关设置模块地址为1，传输方式为：定点；

    测试一：向服务器定点发送：

    用XCOM 16进制 发送 00 01 17 01 02

    在  TCP-UDP服务管理V3.02  上16进制显示收到了 01 02，注意 00 01 17已经被4g网关抹掉了

    测试二：服务器向Lora模块定点发送：

    在 TCP-UDP服务管理V3.02 上用16进制发送 00 02 17 01 02

    4g网关WORK灯闪烁一下，表明报文已经发送到网关，但XCOM没有收到！！！

    经过一番折腾，最后自己写了一个TCP Server发送  00 02 17 01 02，Lora模块收到了 01 02

    分析是 TCP-UDP服务管理V3.02 在报文前面加了东西（00 00 00 00 00 06?)
