手把手教你无线数传电台透明传输的配置全攻略

透明传输

- 功能说明

任意电台发送数据，具有相同地址且相同信道的电台均可同时接收数据。数据以透明方式发送和接收，所发即所收。

- 电台设置

1.需将 OPTION 特殊功能寄存器的第 7 位配置成 0，透明传输模式
2.发送电台和接收电台的地址设置成相同值
3.发送电台和接收电台的信道设置成相同值

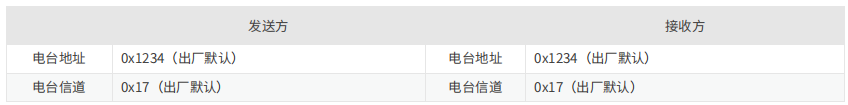

- 举例说明

详细配置攻略

使用的电台型号：A810-L433M21

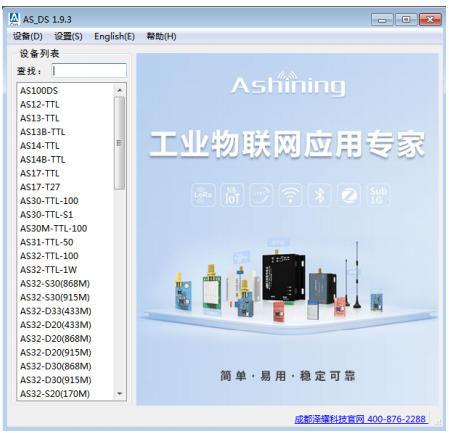

上位机软件：
软件下载地址：上位机软件下载地址

设置步骤

1. 若上位机电脑有 RS232 物理接口，请用公对母直连串口线连接电台的 RS232 接口；若上位机电脑没有 RS232 物理接口，使用泽耀 USB 转 485 转换器连接（相关驱动到www.ashining.com/lists/4.html下载安装）

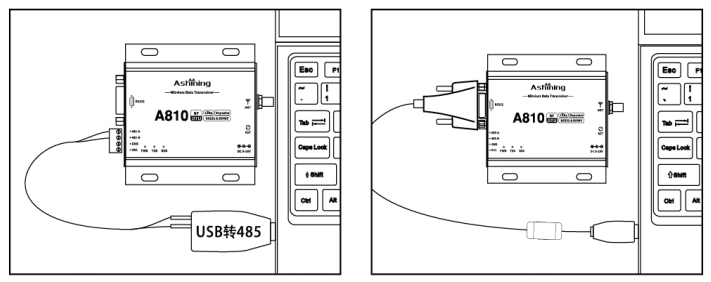

2. 电台接好数据线并和电脑的相应接口（RS232 接口或者 RS485 接口）相连。如果需要用 USB 转接板按如下图所示相连，下图左边是 USB 转 RS485，右边是 USB 转RS232：

3. 在电源接口接入 DC8~28V 电源
4. 打开上位机软件 ，选择对应型号 A810-L433M21。

5. 选择相应的串口，点击“打开串口”，点亮设备上的 RESET 灯，短按 1~2 秒即可点亮

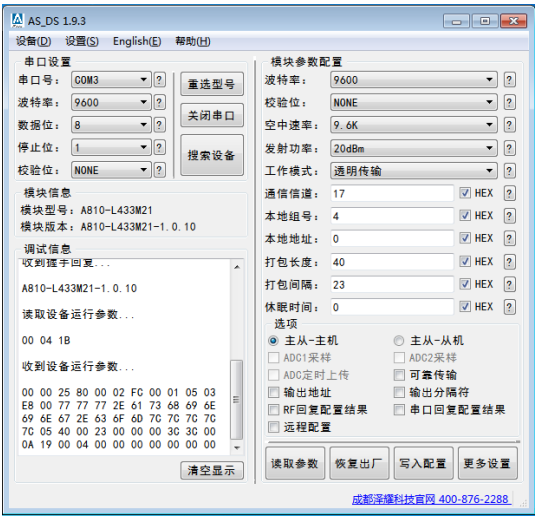

6. 点击“搜索设备”， 软件会自动调整波特率和串口数据格式以搜索电台。搜索完成后，会自动读取设备的当前配置。此时可以对电台进行配置。

   7.设置波特率 9600，数据位 8 位，停止位 1 位，无校验。

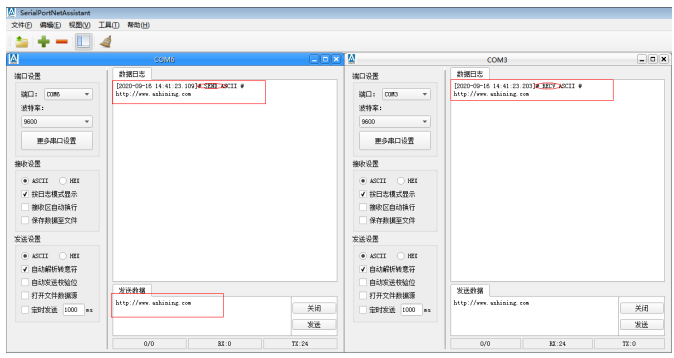

   输入要发送的数据，点击发送，观察另外一个串口调试助手是否收到数据，如果收到数据就表示通信正常，如图所示：
