概述

1. 轨迹规划是什么？

在机器人导航过程中，如何控制机器人从A点移动到B点，通常称之为运动规划。运动规划一般又分为两步：

路径规划：在地图（栅格地图、四八叉树、RRT地图等）中搜索一条从A点到B点的路径，由一系列离散的空间点（waypoint）组成。
轨迹规划：由于路径点可能比较稀疏、而且不平滑，为了能更好的控制机器人运动，需要将稀疏的路径点变成平滑的曲线或稠密的轨迹点，也就是轨迹。

2. 轨迹是什么？

轨迹一般用n阶多项式(polynomial)来表示，即

p (t) = p 0 + p 1 t + p 2 t 2 . . . + p n t n = \sum i = 0 n p i t i

$p(t) = p_0+p_1t+p_2t^2...+p_nt^n=sum_{i=0}^{n}p_it^i$
其中

p0,p1,...,pn $p_0,p_1,...,p_n$ 为轨迹参数（n+1个），设参数向量

p=[p0,p1,...,pn]T $p=[p_0,p_1,...,p_n]^T$ ，则轨迹可以写成向量形式，

p (t) = [1, t, t 2, . . ., t n] \cdot p

$p(t) = [1,t,t^2,...,t^n]cdot p$
对于任意时刻

t $t$ ，可以根据参数计算出轨迹的位置P(osition)，速度V(elocity)，加速度A(cceleration)，jerk，snap等。

v (t) = p' (t) = [0, 1, 2 t, 3 t 2, 4 t 3, . . ., n t n - 1] \cdot p a (t) = p'' (t) = [0, 0, 2, 6 t, 12 t 2, . . ., n (n - 1) t n - 2] \cdot p j e r k (t) = p (3) (t) = [0, 0, 0, 6, 24 t, . . ., n ! ( n - 3 ! ) t n - 3] \cdot p s n a p (t) = p (4) (t) = [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] \cdot p

$begin{equation} v(t) = p'(t) = [0,1,2t,3t^2,4t^3,...,nt^{n-1}]cdot p\ a(t) = p''(t)=[0,0,2,6t,12t^2,...,n(n-1)t^{n-2}]cdot p\ jerk(t)=p^{(3)}(t) =[0,0,0,6,24t,...,frac{n!}{(n-3!)}t^{n-3}]cdot p \ snap(t)=p^{(4)}(t) =[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]cdot p end{equation}$

一个多项式曲线过于简单，一段复杂的轨迹很难用一个多项式表示，所以将轨迹按时间分成多段，每段各用一条多项式曲线表示，形如：

p (t) = ⎧ ⎩ ⎨ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ [1, t, t 2, . . ., t n] \cdot p 1 t 0 \leq t < t 1 [1, t, t 2, . . ., t n] \cdot p 2 t 1 \leq t < t 2 . . . [1, t, t 2, . . ., t n] \cdot p k t k - 1 \leq t < t k

$begin{equation} p(t) = begin{cases} [1,t,t^2,...,t^n]cdot p_1~~~t_0leq t<t_1\ [1,t,t^2,...,t^n]cdot p_2~~~t_1leq t<t_2\ ...\ [1,t,t^2,...,t^n]cdot p_k~~~t_{k-1}leq t<t_k\ end{cases} end{equation}$

k $k$ 为轨迹的段数，

pi=[pi0,pi1,...,pin]T $p_i=[p_{i_0},p_{i_1},...,p_{i_n}]^T$ 为第i段轨迹的参数向量。

此外，实际问题中的轨迹往往是二维、三维甚至更高维，通常每个维度单独求解轨迹。

3. Minimum Snap轨迹规划

轨迹规划的目的：求轨迹的多项式参数 $p_1,...,p_k$ 。
我们可能希望轨迹满足一系列的约束条件，比如：希望设定起点和终点的位置、速度或加速度，希望相邻轨迹连接处平滑（位置连续、速度连续等），希望轨迹经过某些路径点，设定最大速度、最大加速度等，甚至是希望轨迹在规定空间内（corridor）等等。
通常满足约束条件的轨迹有无数条，而实际问题中，往往需要一条特定的轨迹，所以又需要构建一个最优的函数，在可行的轨迹中找出“最优”的那条特定的轨迹。
所以，我们将问题建模（fomulate）成一个约束优化问题，形如：

min f (p) s . t . A e q p = b e q, A i e q p \leq b i e q

$begin{equation} min f(p)\ s.t.~~A_{eq}p = b_{eq},\ ~~~~~~~~A_{ieq}p leq b_{ieq} end{equation}$
这样，就可以通过最优化的方法求解出目标轨迹参数

p $p$ 。注意：这里的轨迹参数 $p$ 是多端polynomial组成的大参数向量 $p = [p_1^T,p_2^T,...,p_k^T]^T$ 。
我们要做的就是： 将优化问题中的 $f(p)$ 函数和 $A_{eq},b_{eq},A_{ieq},b_{ieq}$ 参数给列出来，然后丢到优化器中求解轨迹参数p。
Minimum Snap顾名思义，Minimum Snap中的最小化目标函数是Snap（加加加速度），当然你也可以最小化Acceleration（加速度）或者Jerk（加加速度），至于它们之间有什么区别，quora上有讨论。一般不会最小化速度。
$m i n i m u m s n a p : min f (p) = min (p (4) (t)) 2 m i n i m u m j e r k : min f (p) = min (p (3) (t)) 2 m i n i m u m a c c e : min f (p) = min (p (2) (t)) 2$ $begin{equation} minimum~snap:~min f(p)=min (p^{(4)}(t))^2 \ minimum~jerk:~min f(p)=min (p^{(3)}(t))^2 \ minimum~acce:~min f(p)=min (p^{(2)}(t))^2 \ end{equation}$

4. 一个简单的例子

给定包含起点终点在内的k+1个二维路径点 $pt_0,pt_1,...,pt_k，pt_i=(x_i,y_i)$ ，给定起始速度和加速度为 $v_0,a_0$ ，末端加速度为 $v_e,a_e$ ，给定时间T，规划出经过所有路径点的平滑轨迹。

a. 初始轨迹分段与时间分配

根据路径点，将轨迹分为k段，计算每段的距离，按距离平分时间T(匀速时间分配)，得到时间序列 $t_0,t_1,...,t_k$ 。对x,y维度单独规划轨迹。后面只讨论一个维度。
时间分配的方法：匀速分配或梯形分配，假设每段polynomial内速度满足匀速或梯形速度变化，根据每段的距离将总时间T分配到每段。
这里的轨迹分段和时间分配都是初始分配，在迭代算法中，如果corridor check和feasibility check不满足条件，会插点或增大某一段的时间，这个后续细说。

b. 构建优化函数

Minimum Snap的优化函数为：

$min \int T 0 (p (4) (t)) 2 d t = min \sum i = 1 k \int t i t i - 1 (p (4) (t)) 2 d t = min \sum i = 1 k \int t i t i - 1 ([0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] \cdot p) T [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] \cdot p d t = min \sum i = 1 k p T \int t i t i - 1 [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] T [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] d t p = min \sum i = 1 k p T Q i p$ $begin{equation} min int _0^T(p^{(4)}(t))^2 {rm d}t\ =min sum_{i=1}^k int _{t_{i-1}}^{t_i}(p^{(4)}(t))^2 {rm d}t\ =min sum_{i=1}^k int _{t_{i-1}}^{t_i} ([0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]cdot p)^T[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]cdot p~{rm d}t\ =min sum_{i=1}^k p^Tint _{t_{i-1}}^{t_i}[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]^T[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]~{rm d}t~p\ =min sum_{i=1}^k p^TQ_ip end{equation}$
其中，
$Q i = \int t i t i - 1 [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] T [0, 0, 0, 0, 24, . . ., n ! ( n - 4 ! ) t n - 4] d t = ⎡ ⎣ ⎢ 0 4 \times 4 0 (n - 3) \times 4 0 4 \times (n - 3) r ! ( r - 4 ) ! c ! ( c - 4 ) ! 1 ( r - 4 ) + ( c - 4 ) + 1 (t (r + c - 7) i - t (r + c - 7) i - 1) ⎤ ⎦ ⎥$ $begin{equation} Q_i = int _{t_{i-1}}^{t_i}[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]^T[0,0,0,0,24,...,frac{n!}{(n-4!)}t^{n-4}]~{rm d}t \ =left[begin{matrix} 0_{4times 4} & 0_{4times (n-3)}\ 0_{(n-3) times 4} & frac{r!}{(r-4)!}frac{c!}{(c-4)!}frac{1}{(r-4)+(c-4)+1}(t_{i}^{(r+c-7)}-t_{i-1}^{(r+c-7)}) end{matrix}right] end{equation}$
注意：r,c为矩阵的行索引和列索引， 索引从0开始，即第一行r=0。
$Q = ⎡ ⎣ ⎢ ⎢ ⎢ ⎢ ⎢ Q 1 Q 2 ⋱ Q k ⎤ ⎦ ⎥ ⎥ ⎥ ⎥ ⎥ min p T Q p$ $begin{equation} Q = left[begin{matrix} Q_1 &&&\ &Q_2&&\ &&ddots &\ &&&Q_k end{matrix}right] \ min p^TQp end{equation}$
可以看到，问题建模成了一个数学上的二次规划（Quadratic Programming，QP）问题。

c. 构建等式约束方程

设定某一个点的位置、速度、加速度或者更高为一个特定的值，可以构成一个等式约束。例如：
$位置约束： [1, t 0, t 20, . . ., t n 0, 0...0      (k - 1) (n + 1)] p = p 0 速度约束： [0, 1, 2 t 0, . . ., n t n - 1 0, 0...0      (k - 1) (n + 1)] p = v 0 加速度约束： [0, 0, 2, . . ., n (n - 1) t n - 2 0, 0...0      (k - 1) (n + 1)] p = a 0$ $begin{equation} 位置约束：[1,t_0,t_0^2,...,t_0^n,underbrace{0...0}_{(k-1)(n+1)}]p = p_0\ 速度约束：[0,1,2t_0,...,nt_0^{n-1},underbrace{0...0}_{(k-1)(n+1)}]p = v_0\ 加速度约束：[0,0,2,...,n(n-1)t_0^{n-2},underbrace{0...0}_{(k-1)(n+1)}]p = a_0 end{equation}$
由于要过中间点，对中间点的位置也构建等式约束，方法同上。
相邻段之间的位置、速度、加速度连续可以构成一个等式约束，例如第i、i+1段的位置连续构成的等式约束为
$[0...0      (i - 1) (n + 1), 1, t i, t 2 i, . . ., t n i, - 1, - t i, - t 2 i, . . ., - t n i, 0...0      (k - i - 1) (n + 1)] p = 0$ $[underbrace{0...0}_{(i-1)(n+1)},1,t_i,t_i^2,...,t_i^n,-1,-t_i,-t_i^2,...,-t_i^n,underbrace{0...0}_{(k-i-1)(n+1)}]p=0$
速度、加速度连续类似，不再罗列。

合并所有等式约束，得到

$⎡ ⎣ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ 1, t 0, t 20, . . ., t n 0, 0...0      (k - 1) (n + 1) 0, 1, 2 t 0, . . ., n t n - 1 0, 0...0      (k - 1) (n + 1) 0, 0, 2, . . ., n (n - 1) t n - 2 0, 0...0      (k - 1) (n + 1) ⋮ 0...0      (i - 1) (n + 1), 1, t i, t 2 i, . . ., t n i, 0...0      (k - i) (n + 1) ⋮ 0...0      (k - 1) (n + 1), 1, t k, t 2 k, . . ., t n k 0...0      (k - 1) (n + 1), 0, 1, 2 t k, . . ., n t n - 1 k 0...0      (k - 1) (n + 1), 0, 0, 2, . . ., n (n - 1) t n - 2 k 0...0      (i - 1) (n + 1), 1, t i, t 2 i, . . ., t n i, - 1, - t i, - t 2 i, . . ., - t n i, 0...0      (k - i - 1) (n + 1) 0...0      (i - 1) (n + 1), 0, 1, 2 t i, . . ., n t n - 1 i, - 0, - 1, - 2 t i, . . ., - n t n - 1 i, 0...0      (k - i - 1) (n + 1) 0...0      (i - 1) (n + 1), 0, 0, 2, . . ., n ! ( n - 2 ) ! t n - 2 i, - 0, - 0, - 2, . . ., - n ! ( n - 2 ) ! t n - 2 i, 0...0      (k - i - 1) (n + 1) ⎤ ⎦ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ (4 k + 2) \times (n + 1) k p = ⎡ ⎣ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ p 0 v 0 a 0 ⋮ p i ⋮ p k v k a k 0 ⋮ 0 ⎤ ⎦ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥$ $begin{equation} left[begin{matrix} 1,t_0,t_0^2,...,t_0^n,underbrace{0...0}_{(k-1)(n+1)}\ 0,1,2t_0,...,nt_0^{n-1},underbrace{0...0}_{(k-1)(n+1)}\ 0,0,2,...,n(n-1)t_0^{n-2},underbrace{0...0}_{(k-1)(n+1)}\ vdots\ underbrace{0...0}_{(i-1)(n+1)} ,1,t_i,t_i^2,...,t_i^n,underbrace{0...0}_{(k-i)(n+1)}\ vdots\ underbrace{0...0}_{(k-1)(n+1)},1,t_k,t_k^2,...,t_k^n\ underbrace{0...0}_{(k-1)(n+1)},0,1,2t_k,...,nt_k^{n-1}\ underbrace{0...0}_{(k-1)(n+1)},0,0,2,...,n(n-1)t_k^{n-2}\ underbrace{0...0}_{(i-1)(n+1)} ,1,t_i,t_i^2,...,t_i^n,-1,-t_i,-t_i^2,...,-t_i^n,underbrace{0...0}_{(k-i-1)(n+1)}\ underbrace{0...0}_{(i-1)(n+1)} ,0,1,2t_i,...,nt_i^{n-1},-0,-1,-2t_i,...,-nt_i^{n-1},underbrace{0...0}_{(k-i-1)(n+1)}\ underbrace{0...0}_{(i-1)(n+1)} ,0,0,2,...,frac{n!}{(n-2)!}t_i^{n-2},-0,-0,-2,...,-frac{n!}{(n-2)!}t_i^{n-2},underbrace{0...0}_{(k-i-1)(n+1)}\ end{matrix}right]_{(4k+2)times (n+1)k}p=\ left[begin{matrix} p_0\ v_0\ a_0\ vdots\ p_i\ vdots\ p_k\ v_k\ a_k\ 0\ vdots\ 0 end{matrix}right] end{equation}$
等式约束个数=3（起始PVA）+k-1（中间点的p）+3（终点pva）+3(k-1)（中间点PVA连续）=4k+2

d. 构建不等式约束

不等式约束与等式约束类似，也是设置某个点的P、V、A小于某一特定值，从而构建 $A_{ieq}p=b_{ieq}$ ，不等式约束一般是在corridor中用的比较多，这里暂时先不使用不等式约束。

e. 求解

利用QP求解器进行求解，在MATLAB中可以使用quadprog() 函数，C++的QP求解器如OOQP，也可以自己去网上找。

实验结果

MATLAB代码在这里。
优化列表：

min：snap 等式约束：起点pva，终点pva，中间点的p，中间点pva连续不等式约束：无

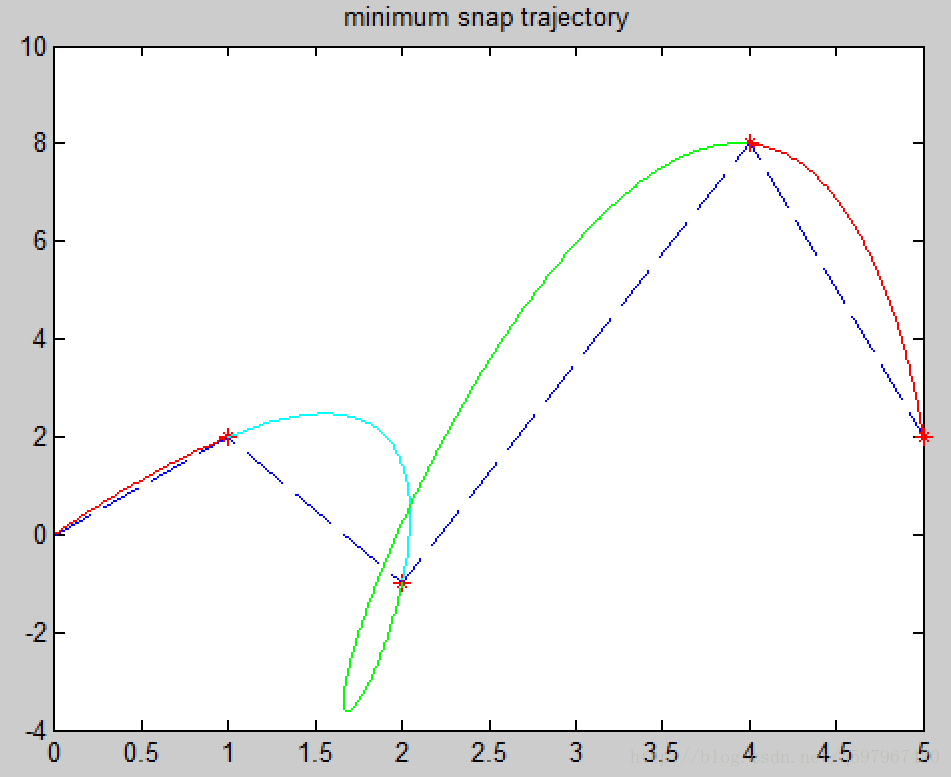

生成x、y两个维度的轨迹，合并后如下图所示。包含起始终止共5个点，用四段poly来描述，中间点也就是poly之间的交界点。

5. 轨迹怎么用？（轨迹跟踪）

至此，我们已经求得了轨迹（很多段高阶多项式的参数），但怎么用来控制机器人运动呢？轨迹跟踪是：根据轨迹和机器人当前状态（当前位置、速度、加速度），输出机器人控制指令（速度、加速度、角速度等），控制机器人沿着轨迹运动。有很多种跟踪方法

最简单的跟踪方法是位置控制：计算轨迹上离当前位置最近的点，以最近点为期望位置做位置控制，即 $v=k_p(p_{nearest}-p_{cur})$
Minimum Snap中的前馈控制：计算轨迹上离最近点的（位置 $p_e$ 、速度 $v_e$ 、加速度 $a_e$ ），
$速度指令： v 加速度前馈： a = v e = a e + k p (p e - p c u r) + k d (v e - v c u r)$ $begin{equation} begin{aligned} 速度指令：v &= v_e\ 加速度前馈：a&=a_e+k_p(p_e-p_{cur})+k_d(v_e-v_{cur}) end{aligned} end{equation}$

6. 小结

轨迹规划问题通常建模成一个带约束的二次规划（QP）问题来求解，优化函数可以是snap、jerk、acceleration及它们的组合或其他任何能够formulate成 $p^TQp$ 形式的函数，约束包括等式约束和不等式约束。
轨迹规划中默认时间t已知，通常根据期望速度和总路程计算一个总时间T，再按照匀速运动和梯形速度曲线分配到每段polynomial上。
上面例子中规划出的轨迹并不是很好，有以下问题：
a) 轨迹与路径相差有点大，而且在第三个waypoint处会有打结的现象；

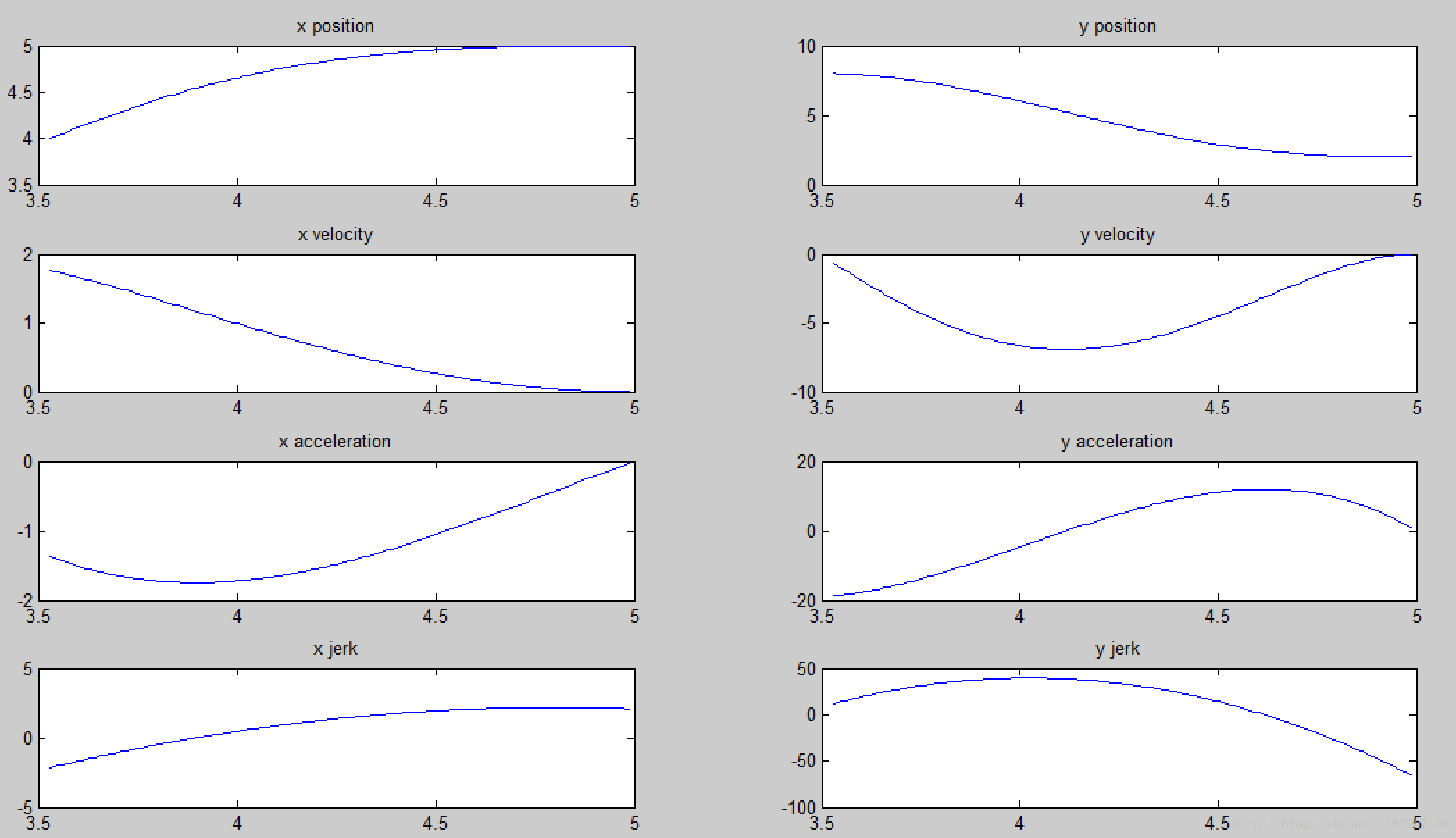

b) y轴的加速度非常大（接近 $20m/s^2$ ），超过了机器人的最大加速度。实际轨迹需要进行feasibility check（可行性检测），确保满足工程可行性，比如最大速度、最大角速度限制等。
这两个问题的根本原因在于时间给的不合理，时间分配是轨迹规划中比较蛋疼的问题，给的时间太小，速度、加速度自然就很大，两段时间分配不当就会生成打结的轨迹。下一节，专门讨论时间分配问题。

参考文献

Richter C, Bry A, Roy N. Polynomial trajectory planning for aggressive quadrotor flight in dense indoor environments[M]//Robotics Research. Springer International Publishing, 2016: 649-666.
Vijay Kumar的一系列论文：Mellinger D, Kumar V. Minimum snap trajectory generation and control for quadrotors[C]//Robotics and Automation (ICRA), 2011 IEEE International Conference on. IEEE, 2011: 2520-2525.
