autocad图纸，如果想按不同比例快速修改原始图纸，其实也是可以做到的。

1、使用cad打开需修改的cad图纸

2、将该图纸，含尺寸标注的等所有图形制作成块。

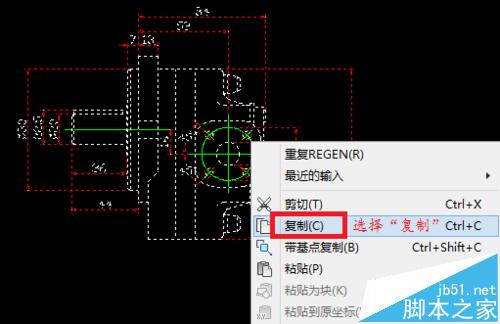

1）选择所有图形，点右键，选择”复制“命令。

2）菜单”编辑“-”粘贴为块“

至此，即将原图形制作成块。

3、关键步骤开始了

1）选择制作的块，点右键，选择”特性“

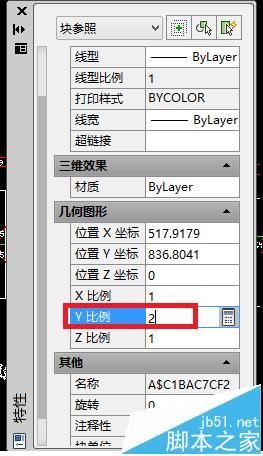

2）单独修改x方向的比例，保留y方向的比例为1不动

或者，单独修改y方向的比例，保留x方向的比例为1不动，即完成如图开始时的效果

4、最完美的是，如果以前的原始图纸标注了尺寸，可以发现，新生成的图纸，连尺寸都变成修改后的正确尺寸，不用重新标注。大大的减轻了修改的工作量。

注意事项：需将原始图纸制作成块，按需要修改某一方向的比例。
