前言

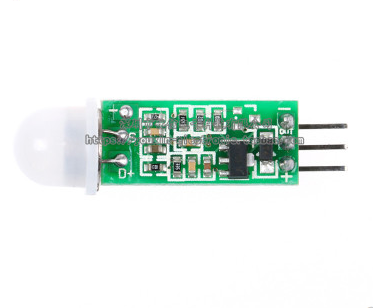

HC-SR505 小型人体感应模块是基于红外线技术的自动控制产品, 灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。

主要参数

触发方式

可重复触发，即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

接线

程序驱动

int Buzzer_PIN = 12 ;     // define analog 0 pin for voice-sensor pin
int LED_PIN=11;
int PIR_PIN=13;
void setup()
{
    pinMode(LED_PIN,OUTPUT);
    pinMode(Buzzer_PIN,OUTPUT);
    pinMode(PIR_PIN,INPUT);
    digitalWrite(LED_PIN,LOW);
    digitalWrite(Buzzer_PIN,LOW);
    Serial.begin(9600);
}
void loop()
{
    if( digitalRead(PIR_PIN))
    {
          digitalWrite(LED_PIN,HIGH);
          digitalWrite(Buzzer_PIN,HIGH);
          delay(100);
           digitalWrite(LED_PIN,LOW);
           delay(100);
    }
    else
    {
      digitalWrite(LED_PIN,LOW);
      digitalWrite(Buzzer_PIN,LOW);
    }
}

实验结果

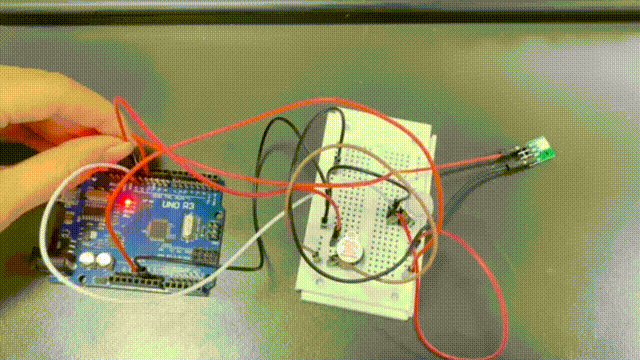

当人体靠近HC-SR505传感器时，LED灯亮起，与此同时，蜂鸣器报警。

总结

（1）经过观察，上述“人体的每一次活动后会自动顺延一个延时时间段”大概延时10秒钟，之后LED熄灭，蜂鸣器也停止报警。
（2）本次实验输出为高电平信号，这更方便与各类电路实现对接。
