电压跟随器的问答汇总

电压跟随器的作用？

A：电压跟随器提高输入阻抗，降低输出阻抗。

Q：LM2902运放电压跟随器问题请教：输入端是悬空的，而且有的电阻作为下拉电阻，输出串联一个10k的电阻，在电阻后边还添加了10uF的电容滤波。在无任何输入的条件下，输入输出的电压相同，都有0.13V左右。在没有接入信号时，就有了一定的电压输出，请问怎么消除运放的浮空电压呢？

A：我判断你可能是把双电源运放作单电源运放使用了，因为运放的输入失调电压不会有0.13V那么大。双电源运放通常不是满幅度输出运放，在单电源下工作其输出是不可能到零的，这不是靠调零或下拉电阻之类的办法能够解决的。

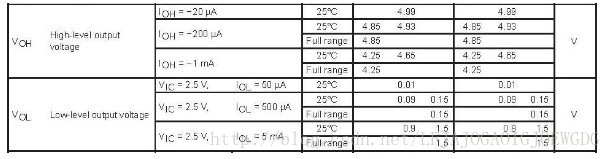

看来确实是由于你在单电源条件下使用了不是满幅度输出的双电源运放，建议你改用TLC2274（或TLC2264），这两款运放和LM2902的管脚兼容，在单电源下最大工作电源电压为16V，是满电源幅度输出运放，在轻负载下，它的高、低电平输出电压极其接近工作电源的幅值。下图是参数表部分（测试条件为﹢5V电源下）——

Q：我用的是OPA4132UA运算放大器在前端做了个电压跟随器，在同相端接个电阻接到输入，输出接到反相端，可是在没有输入的情况下（输入端悬空），输出竟然为-14V（OPA4132是用的双电源±15V供电的），测量运放的同相端输入为0，但反相端竟然为-14V，这显然不符合“虚短”。但是一旦有输入就是正确的，这是什么原因？

运放后面连的是一个ADC，当输入运放的同相输入端悬空时，运放的输出端输出的电压高出了ADC允许输入的最大电压，这样当运放同相端没有输入的时候很有可能就会烧坏ADC芯片，这个问题应该怎么解决，有没有方法当同相端输入悬空的时候，运放的输出近似为0？？？

A：因为这种运放输入阻抗很高，同相输入端悬空的时候，它上面的电压是不确定的，所以输出有可能不为0，具体输出多少，具体每个运放可能都不一样。你要检查它是否正常，只需要把同相输入端接地，如果输出对地电压不是太高，就没什么问题。

解决的办法是不要让同相输入端悬空，你可以在同相输入端和地之间接一个电阻，这样当没有输入信号时，电阻可以让同相输入端保持0电位。电阻的大小，要远小于同相输入端的输入阻抗，远大于信号源的输出阻抗。OPA4132是CMOS输入的高阻抗运放，其同相输入阻抗在10^9欧以上，因此建议使用一个的电阻。

Q：用运放做电压跟随器时,输出与负输入间是直接连通好,还是加一个电阻好,加多大合适？

A：直接连通也可以，加一个电阻也可以，除非电阻值特别高或运放的输入阻抗很低，否则不会影响跟随效果。用一般的运放做跟随器，在输出与负输入间加上10kΩ的电阻是没有问题的。

Q：如图所示，好像不要这个电阻也行，不过为什么很多电路前面都有这个电阻呢？作用到底是什么？

A：平衡运放的虚地特性（？？？）

Q：振荡频率信号从管的集电极经运放电压跟随器输出,不能放大但有何意义?

A：此处跟随器的主要作用是将后级与前级的振荡器“隔离”，以使振荡器工作稳定；另外，跟随器没有电压放大作用，但有功率增益。典型的串联型直流稳压电源中的“调整管”就是射级输出器。

Q：单电源供电的运放能否用作电压跟随器？

A：这个主要决定于你电源的范围和输入电压的范围.

跟随的最大摆幅为比正负电源稍小一点的范围 如果只有正电源的话输出无法跟随负电压! 还有一点重要的是输出不是完全和输入一致的,当输入为0时,输出会有一个失调电压,是毫伏级的,在运放的数据表上表示为Vos,也需考虑进去.

Q：在反相比例放大器和加法器中,同相输入端必须配置一个适当的接地电阻,其作用是什么？

A：此电阻也称之为平衡电阻，使输入端对地的静态电阻相等，减少输入失调电流或失调电压对电路的影响。

Q：请列举几种常用的电压跟随器连接电路

A：请看如下几种电路：

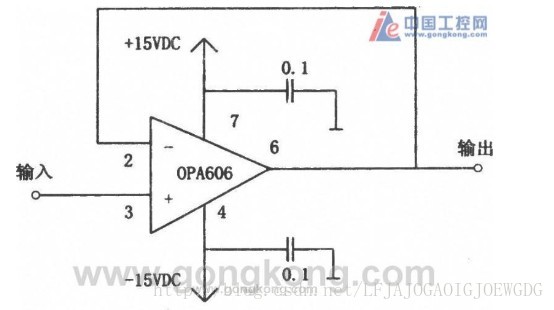

1）基本电路

2）光笔电路图

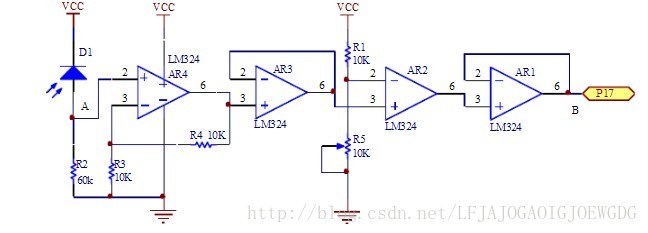

在光笔电路图中，运放AR4组成一同向放大器，将采集的电压放大2倍，之所以要将信号放大2倍，主要是在设计光敏二极管探头时，已经在探头上套了一层黑色的橡胶管，放大倍数和探头陷入橡胶管的深度有关，在测试中发现放大2倍时效果是最好的。运放AR2组成的电路就是一个比较器，而且这个比较器的门限电压可以通过调节R5改变，以适应环境光线的改变。在放大器和比较器的输出端都设计了一个跟随器，进一步减小下级电路对前级电路的影响。

3）LM102构成的高输入阻抗快速倒相放大器电路图

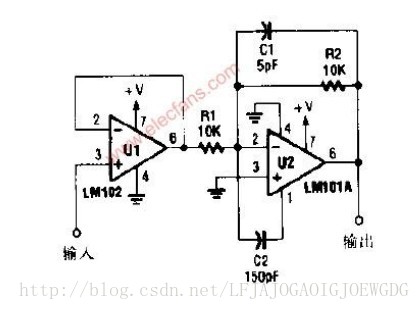

LM102构成的高输入阻抗快速倒相放大器电路图。U1用作电压跟随器以驱动器动倒相器U2，由于U1接成电压跟随器的电路形式，所以其输入阻抗很高
