wireshark抓包（ping包）

IP包-protocol：ICMP（1）

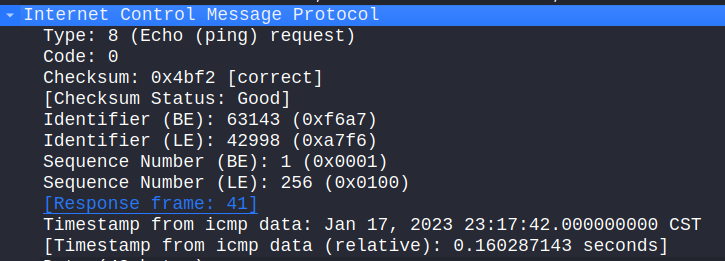

ICMP包

ICMP作用：

1. 网络连通性检测：ICMP提供了Ping命令，用于测试主机之间的网络连通性，如果主机之间的网络连通性正常，则会返回Echo Reply消息。

2. 网络不可达检测：ICMP提供了Destination Unreachable消息，用于报告目的地不可达的原因，如网络不存在或者被禁止访问。

3. 路由重定向：ICMP提供了Redirect消息，用于告知主机应该更改其路由表以获得更佳的路径。

4. 超时检测：ICMP提供了Time Exceeded消息，用于报告数据包在传输过程中超时

ICMP协议格式

Identifier(标识符)

ICMP字段Identifier（标识符）的作用是标识ICMP消息的发送者。当一个主机发送ICMP消息时，它会在消息中填充一个标识符，接收端收到消息后，会检查标识符是否正确。这样可以防止接收端误认为其他主机发送的消息是自己发送的。

标识符的作用主要体现在Ping命令上，当发送Ping命令时，发送端会在ICMP消息中填充标识符，接收端收到消息后，会返回一个Echo Reply消息，并在消息中填充与发送端相同的标识符。这样发送端就可以确定Echo Reply消息是属于自己发送的Ping命令的响应。

Checksum（校验）

ICMP的Checksum字段原理是使用校验和算法来确保ICMP消息在传输过程中的完整性。校验和算法是一种数据校验技术，可以检测数据在传输过程中是否被修改或者损坏。

具体实现方式是将ICMP消息中的所有字段进行二进制编码，将所有字段的二进制编码进行异或运算得到校验和。最后将得到的校验和填充在Checksum字段中。

在接收端收到消息后，对ICMP消息中的所有字段进行二进制编码，并进行异或运算得到校验和。接下来将得到的校验和与Checksum字段中的值进行比较。如果两者相同，说明ICMP消息在传输过程中没有被修改或者损坏，接收端就可以确定消息的完整性。

IP协议与ICMP协议关系

ICMP协议和IP协议是网络协议栈中的两种不同协议，它们之间有着紧密的关系。

ICMP协议是Internet Control Message Protocol的缩写，是IP协议的一个子协议。ICMP协议负责在网络上传输控制消息，如网络连通性检测、网络不可达检测、路由重定向、超时检测等。

IP协议则是Internet Protocol的缩写，是网络协议栈中最底层的协议。IP协议负责在网络上传输数据包，如确定数据包的目的地、路由选择等。

ICMP协议和IP协议之间的关系是，ICMP协议是在IP协议之上运行的，它是IP协议的子协议，用于在IP协议的基础上实现网络管
