CAD图形怎么导入solidworks并转化为三维模型？

259 阅读 0 评论 171 点赞

我是靠谱客的博主害怕世界，最近开发中收集的这篇文章主要介绍CAD图形怎么导入solidworks并转化为三维模型？，觉得挺不错的，现在分享给大家，希望可以做个参考。

solidworks建模时如遇到有画好的CAD图形，需转换为三维模型，这种情况下有一个简单方法，现在就分享下solidworks如何导入CAD图形并转化为三维模型。

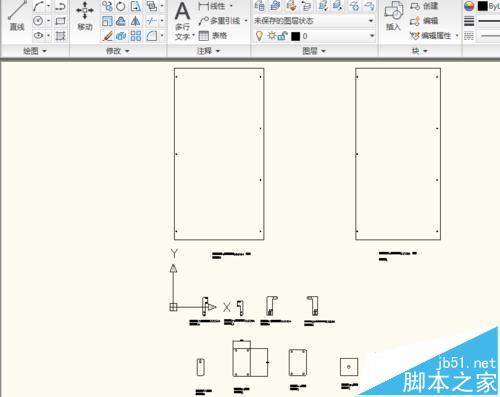

1、打开cad图形文件，如下图所示。

2、选中一个cad图像，按键盘快捷键ctrl+C复制该图形。

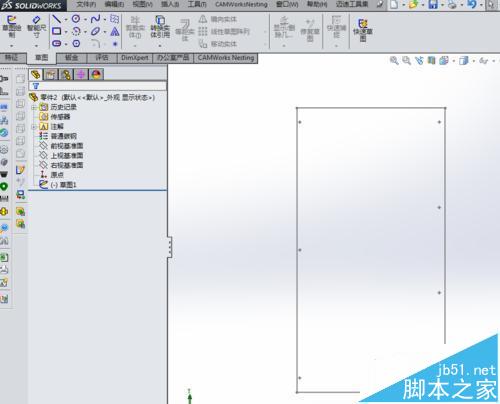

3、启动打开solidworks2014后，新建一零件绘制窗口，直接按键盘快捷键ctrl+Vf复制粘贴cad图形文件，结果如下图所示。

4、对草图进行定位标注后，使用solidworks拉伸命令，拉伸零件，结果如下图。

5、solidworks导入CAD图形并转化为三维模型的方法就这样简单，动手操作下吧

注意事项：请保证CAD图形是1:1的。
