概述

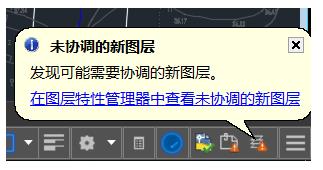

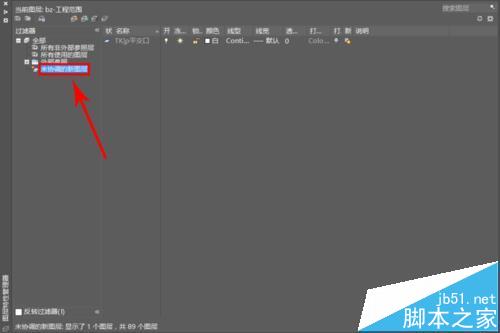

在CAD中，有时打印会遇到“存在未协调的新图层”的警告，如下图所示，下面我为大家分享一下原因和解决办法。当您附着外部参照或插入块时，可能会添加新图层。如果添加了新图层，这些新图层就是未协调的新图层，系统将在图层管理器中自动创建“未协调的新图层”过滤器，在执行打印操作后，将会弹出警告对话框、状态栏显示气泡，以引导你检查这些新添加的图层。
方法一：关闭图层通知功能

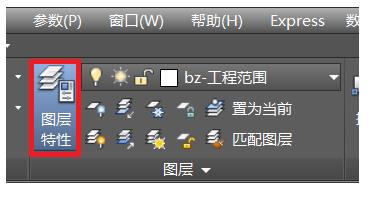

1、单击“常用”选项卡 -“图层”面板 中的“图层特性” 按钮。

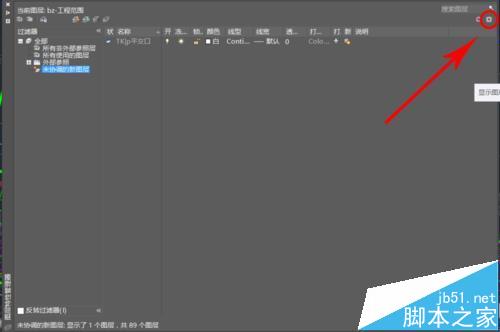

2、在弹出的“图层特性管理器”中，单击“设置”按钮，该按钮位于右上角。

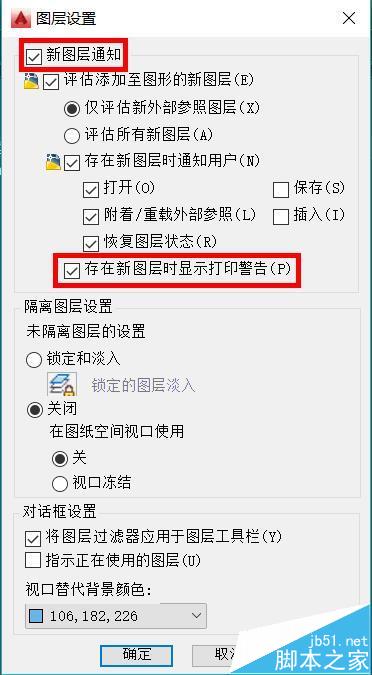

3、在弹出的“图层设置”对话框中，取消选中“存在新图层时显示打印警告”。或者直接取消选中“新图层通知”。这样可以一劳永逸的解决“协调新图层”问题。
方法二：协调新添加的图层
这个方法我们之前已经介绍过了，感兴趣的朋友可以点击《cad中出现图层未协调是怎么回事？》查看。
相关推荐：
CAD图纸中每个图层的颜色该怎么更改?
cad图层怎么设置隐藏和显示的快捷键?
cad怎么快速清理图层?cad清理图层命令的使用方法
cad图层快捷键有哪些? CAD图层工具的7个快捷键的使用方法
