概述

1. 1.MTK A/B system说明及配置

1.1. A/B system updates

Android从7.0开始引入新的OTA升级方式，A/B System Updates，我们先看看A/B system updates和我们常规的OTA升级有什么不同

1.1.1. AB模式和常规模式的区别

  • 传统OTA：设备上有一个Android主系统和一个Recovery系统，Android主系统运行时检测是否需要升级，如果需要升级，则将升级的数据包下载并存放到cache分区，重启系统后进入Recovery系统，并用cache分区下载好的数据更新Android主系统，更新完成后重新启动进入Android主系统。如果更新失败，设备重启后就不能正常使用了，唯一的办法就是重新升级，直到成功为止。

  • A/B system updates：A/B 系统升级，也叫做无缝更新，A/B系统升级，顾名思义是有两个系统，在磁盘上开辟两个存储空间A/B存储空间，在升级过程中保证有一个可以正常运行的系统，采用这种方式可以大大提升更新的成功性，使用这种更新后，在ota 更新过程中，即使用户手机掉电，也能保证系统再次上电后可以正常运行。

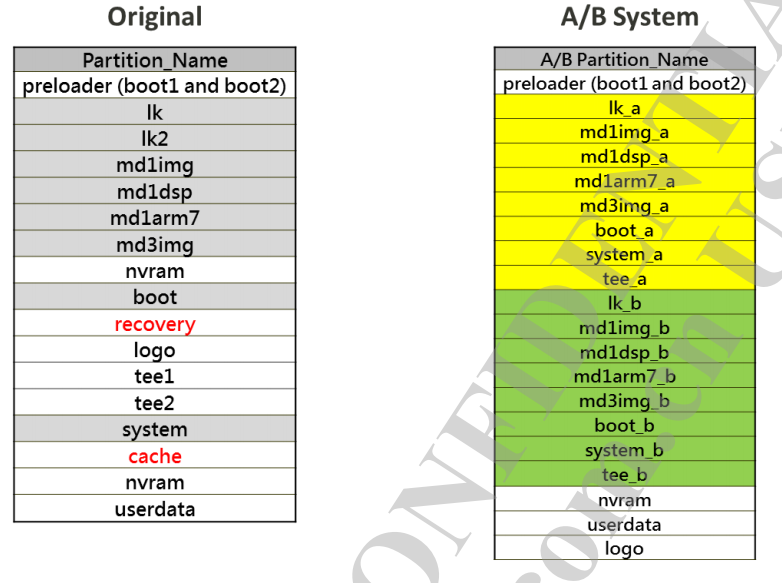

1.1.2. AB模式和常规模式最终生成img对比

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-jt7h0Wxq-1607650089109)(_v_images/_1584003403_11554.png)]

主要区别有以下几点：

  • boot，system和vendor系统分区从传统的一套变为两套，叫做slot A和slot B
  • 不再需要cache和recovery分区
  • misc分区不是必须

1.1.3. AB模式介绍

1.1.3.1. A/B模式特点

  • 出厂时设备上有两套可以正常工作的系统，升级时确保设备上始终有一个可以工作的系统，减少设备变砖的可能性，方便维修和售后。
  • OTA升级在Android系统的后台进行，所以更新过程中，用户可以正常使用设备，数据更新完成后，仅需要用户重启一次设备进入新系统
  • 如果OTA升级失败，设备可以回退到升级前的旧系统，并且可以尝试再次更新升级。

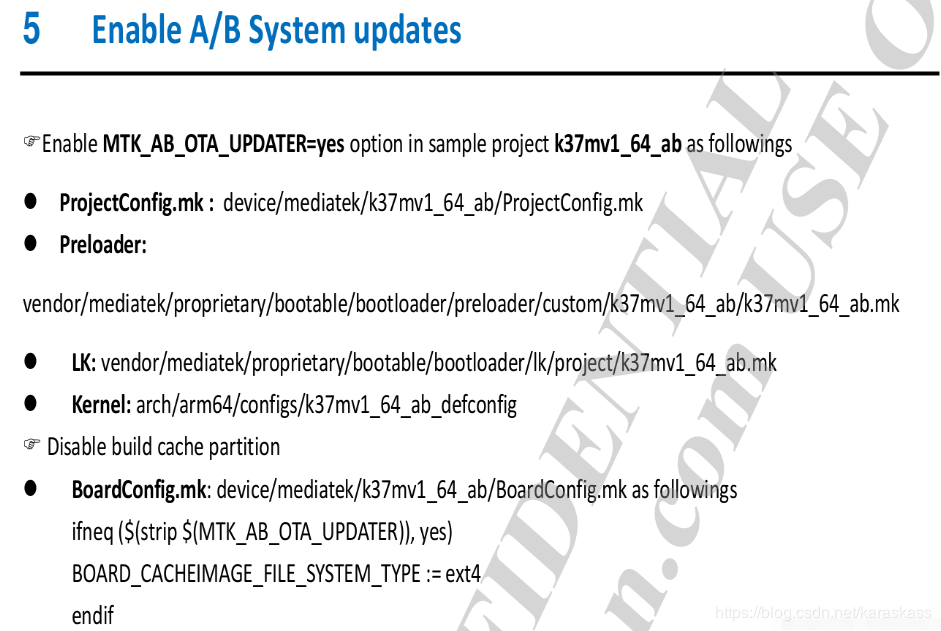

1.2. A/B system updates配置

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c7sbpwY1-1607650089118)(_v_images/_1584016499_27171.png)]

1.2.1. device目录下的修改

1.2.1.1. ProjectConfig.mk

  • 路径：device/mediateksample/tb8788p1_64_bsp/ProjectConfig.mk
//把新添加的MTK_AB_OTA_UPDATER添加到AUTO_ADD_GLOBAL_DEFINE_BY_NAME属性后面
+AUTO_ADD_GLOBAL_DEFINE_BY_NAME = MTK_AB_OTA_UPDATER ........
........
+MTK_AB_OTA_UPDATER = yes

1.2.1.2. device.mk

  • 路径：device/mediateksample/tb8788p1_64_bsp/device.mk
+AB_OTA_UPDATER := true
+BOARD_USES_RECOVERY_AS_BOOT := true
+BOARD_BUILD_SYSTEM_ROOT_IMAGE := true
+BOARD_USES_SYSTEM_OTHER_ODEX := true
+TARGET_NO_RECOVERY := true
+AB_OTA_PARTITIONS :=
+boot
+system
+lk
+preloader

1.2.2. kernel目录下的修改

1.2.2.1. tb8788p1_64_bsp_debug_defconfig

  • 路径：kernel-4.4/arch/arm64/configs/tb8788p1_64_bsp_debug_defconfig
@@ -164,6 +164,16 @@ CONFIG_MTK_CM32181=y
 # CONFIG_MTK_AKM09911 is not set
 # CONFIG_CUSTOM_KERNEL_GYROSCOPE is not set
 # CONFIG_MTK_BMG160 is not set
+# enable dm-verity
+CONFIG_KEYS=y
+CONFIG_BLK_DEV_MD=y
+CONFIG_MD_LINEAR=y
+CONFIG_DM_ANDROID_VERITY=y
+CONFIG_ASYMMETRIC_KEY_TYPE=y
+CONFIG_ASYMMETRIC_PUBLIC_KEY_SUBTYPE=y
+CONFIG_X509_CERTIFICATE_PARSER=y
+CONFIG_SYSTEM_TRUSTED_KEYRING=y
+CONFIG_SYSTEM_TRUSTED_KEYS="certs/verity.x509.pem"
 CONFIG_MTK_HWMON=y
 CONFIG_MTK_BTIF=y
 CONFIG_MTK_MD1_SUPPORT=9
@@ -206,6 +216,7 @@ CONFIG_MTK_TINYSYS_SCP_SUPPORT=y
 CONFIG_MTK_TINYSYS_SSPM_SUPPORT=y
 CONFIG_MTK_SMI_EXT=y
 #CONFIG_MTK_VIBRATOR is not set
+CONFIG_MTK_AB_OTA_UPDATER=y
 CONFIG_USB_MTK_DUALMODE=y
 CONFIG_USB_MTK_IDDIG=y

1.2.2.2. tb8788p1_64_bsp_defconfig

  • 路径：kernel-4.4/arch/arm64/configs/tb8788p1_64_bsp_defconfig
@@ -162,6 +162,16 @@ CONFIG_MTK_CM32181=y
 # CONFIG_MTK_AKM09911 is not set
 # CONFIG_CUSTOM_KERNEL_GYROSCOPE is not set
 # CONFIG_MTK_BMG160 is not set
+# enable dm-verity
+CONFIG_KEYS=y
+CONFIG_BLK_DEV_MD=y
+CONFIG_MD_LINEAR=y
+CONFIG_DM_ANDROID_VERITY=y
+CONFIG_ASYMMETRIC_KEY_TYPE=y
+CONFIG_ASYMMETRIC_PUBLIC_KEY_SUBTYPE=y
+CONFIG_X509_CERTIFICATE_PARSER=y
+CONFIG_SYSTEM_TRUSTED_KEYRING=y
+CONFIG_SYSTEM_TRUSTED_KEYS="certs/verity.x509.pem"
 CONFIG_MTK_HWMON=y
 CONFIG_MTK_BTIF=y
 CONFIG_MTK_MD1_SUPPORT=9
@@ -204,6 +214,7 @@ CONFIG_MTK_TINYSYS_SCP_SUPPORT=y
 CONFIG_MTK_TINYSYS_SSPM_SUPPORT=y
 CONFIG_MTK_SMI_EXT=y
 #CONFIG_MTK_VIBRATOR is not set
+CONFIG_MTK_AB_OTA_UPDATER=y
 CONFIG_USB_MTK_DUALMODE=y
 CONFIG_USB_MTK_IDDIG=y
 CONFIG_MTK_FPSGO=y

1.2.3. lk目录下的修改

1.2.3.1. tb8788p1_64_bsp.mk

  • 路径：vendor/mediatek/proprietary/bootable/bootloader/lk/project/tb8788p1_64_bsp.mk
@@ -29,7 +29,7 @@ CUSTOM_LK_USB_UNIQUE_SERIAL=no
 MTK_TINYSYS_SCP_SUPPORT = yes
 MTK_PROTOCOL1_RAT_CONFIG = Lf/Lt/W/G
 MTK_GOOGLE_TRUSTY_SUPPORT = no
-MTK_AB_OTA_UPDATER = no
+MTK_AB_OTA_UPDATER = yes
 DEFINES += MTK_MT6370_PMU
 DEVELOP_STAGE = SB
 MTK_TINYSYS_SSPM_SUPPORT = yes

1.2.3. preloader目录下的修改

1.2.3.1. tb8788p1_64_bsp.mk

  • 路径：vendor/mediatek/proprietary/bootable/bootloader/preloader/custom/tb8788p1_64_bsp/tb8788p1_64_bsp.mk
@@ -7,6 +7,7 @@ MTK_SEC_BOOT=ATTR_SBOOT_ONLY_ENABLE_ON_SCHIP
 MTK_SEC_MODEM_AUTH=no
 MTK_SEC_SECRO_AC_SUPPORT=yes
 # Platform
+MTK_AB_OTA_UPDATER=yes
 MTK_MT6336_SUPPORT=yes
 MTK_FAN5405_SUPPORT=no
 MTK_EMMC_SUPPORT=yes
@@ -32,4 +33,4 @@ MTK_LP4_DDR3200=yes
 MTK_LP4_DRAM_SUPPORT=yes
 MTK_TEE_SUPPORT = yes
 TRUSTKERNEL_TEE_SUPPORT = yes
 //在export后面将新添加的MTK_AB_OTA_UPDATER加进去
-export MTK_PLATFORM MTK_MT6336_SUPPORT MTK_TEE_SUPPORT TRUSTKERNEL_TEE_SUPPORT MTK_FAN5405_SUPPORT.......
+export MTK_AB_OTA_UPDATER MTK_PLATFORM MTK_MT6336_SUPPORT MTK_TEE_SUPPORT TRUSTKERNEL_TEE_SUPPORT MTK_FAN5405_SUPPORT........

1.3. 升级测试

1.3.1. 升级相关文件介绍

固件编译成功后，在out/target/product/tb8788p1_64_bsp/目录中会有一个整包（full_tb8788p1_64_bsp-ota-122110.zip），在out/target/product/tb8788p1_64_bsp/obj/PACKAGING/target_files_intermediates/目录下有一个素材包（full_tb8788p1_64_bsp-target_files-122110.zip）

通过素材包也可以生成对应的整包

./build/tools/releasetools/ota_from_target_files out/...../target_files_intermediates/full_tb8788p1_64_bsp-target_files-122110.zip full-ota.zip

  • 不管是整包或者差分包，解压出来后的文件结构都是一样的
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HGLCFKrO-1607650089126)(_v_images/_1584067859_13188.png)]

  • payload.bin：系统要更新的数据文件

  • payload_properties.txt：包含了升级内容的一些属性信息（升级时会使用到payload_properties.txt里面的信息）

  • update_engine_client：A/B系统在debug模式下会包含升级应用update_engine_client，就是通过该程序来进行OTA的升级

1.3.2. 升级步骤

  • 整包升级
    a、解压整包
    b、将解压出来的payload.bin放到可被http访问到的地方
    c、查看复制解压出来的payload_properties.txt文件中的内容
    d、保持机器网络畅通
    e、adb shell进入机器，运行如下命令进行升级:
./update_engine_client --payload=http://q70ckeg5o.bkt.clouddn.com/payload.bin --update --headers="FILE_HASH=VjdsTa+l+zUN52gFo2jrX1TSVpR9raCdpdAW2HYjb4E=
FILE_SIZE=39103135
METADATA_HASH=c9OrO8Gr4Y4uF1JShFUcvo1not07ai3ZoFmiVjd4UiU=
METADATA_SIZE=197761
"
  • 差分包升级
    a、编译出两个素材包（V1.zip，V2.zip）
    b、生成差分包：./build/tools/releasetools/ota_from_target_files -i V1.zip V2.zip ota_test.zip
    c、将生成的差分包ota_test.zip解压出来
    d、将解压出来的payload.bin放到可被http访问到的地方
    e、查看复制解压出来的payload_properties.txt文件中的内容
    f、保持机器网络畅通
    g、adb shell进入机器，运行命令进行升级（命令与整包升级的命令相同）

1.3.3. 升级注意事项：

a、–payload=http://q70ckeg5o.bkt.clouddn.com/payload.bin //后面的链接为你们放置的payload.bin的链接地址
b、–header=" "，双引号的内容为解压对应的OTA包后的payload_properties.txt文件中的内容
c、因为–headers=参数最终是按行进行拆分提取的，所以四个参数要分别写到一行上，不然可能导致命令无法正常执行
d、运行命令后可执行logcat -s update_engine:v查看升级进度

1.4. 踩过的坑

1.4.1. 编译问题

1.4.1.1. 无法正常生成system_a.img、system_b.img

由于配置时vendor/mediatek/proprietary/bootable/bootloader/lk/project/tb8788p1_64_bsp.mk文件中的MTK_AB_OTA_UPDATER属性没有配置为yes，导致A/B system updates配置失败

1.4.1.2. 系统无法启动

正常生成system_a.img和system_b.img后，烧录固件后系统无法启动，这个问题也是由于配置不完全导致的，需要保证上面《A/B system updates配置》中提到的配置都修改到

1.4.1.3. 编译报错

  • 问题描述：调试过程中，发现编译vendor/mediatek/proprietary/bootable/bootloader/preloader/platform/mt6771/src/core/main.c这个文件时，一直报ab_ota_boot_check函数和get_suffix函数未定义，然后检查了main.c包含的头文件等，都没有发现问题，但却一直提示未定义。
  • 问题原因：该问题是由于在vendor/mediatek/proprietary/bootable/bootloader/preloader/custom/tb8788p1_64_bsp/tb8788p1_64_bsp.mk文件中加入MTK_AB_OTA_UPDATER=yes时，没有将MTK_AB_OTA_UPDATER添加到export中，导致一直编译报错

1.4.2. 升级问题

1.4.2.1. 没有联网

机器忘了联网，升级时会出现ERROR:libcurl_http_fetcher.cc(436)] Unable to get http response code的报错

1.4.2.2. 配置不全

漏了device/mediateksample/tb8788p1_64_bsp/device.mk中的AB_OTA_UPDATER := true配置，会报E update_engine: Mandatory metadata size in Omaha response (0) is missing/incorrect, actual = 113188错误

1.4.2.3. payload.bin文件不匹配

payload.bin文件不匹配，升级时会报：E update_engine:ERROR:delta_performer.cc(1452)] The current OS build timestamp is newer than the maximum timestamp in the manifest，注意检查上传到http中的payload.bin文件是否是对应的（我在这个上面卡住了好久）

1.4.2.4. 升级命令格式不对

升级命令格式出错导致升级失败，E update_engine: VerifyPayload failure: payload_hash_calculator_.raw_hash() == update_check_response_hash，要严格按照上面所说的命令格式要求来进行升级
